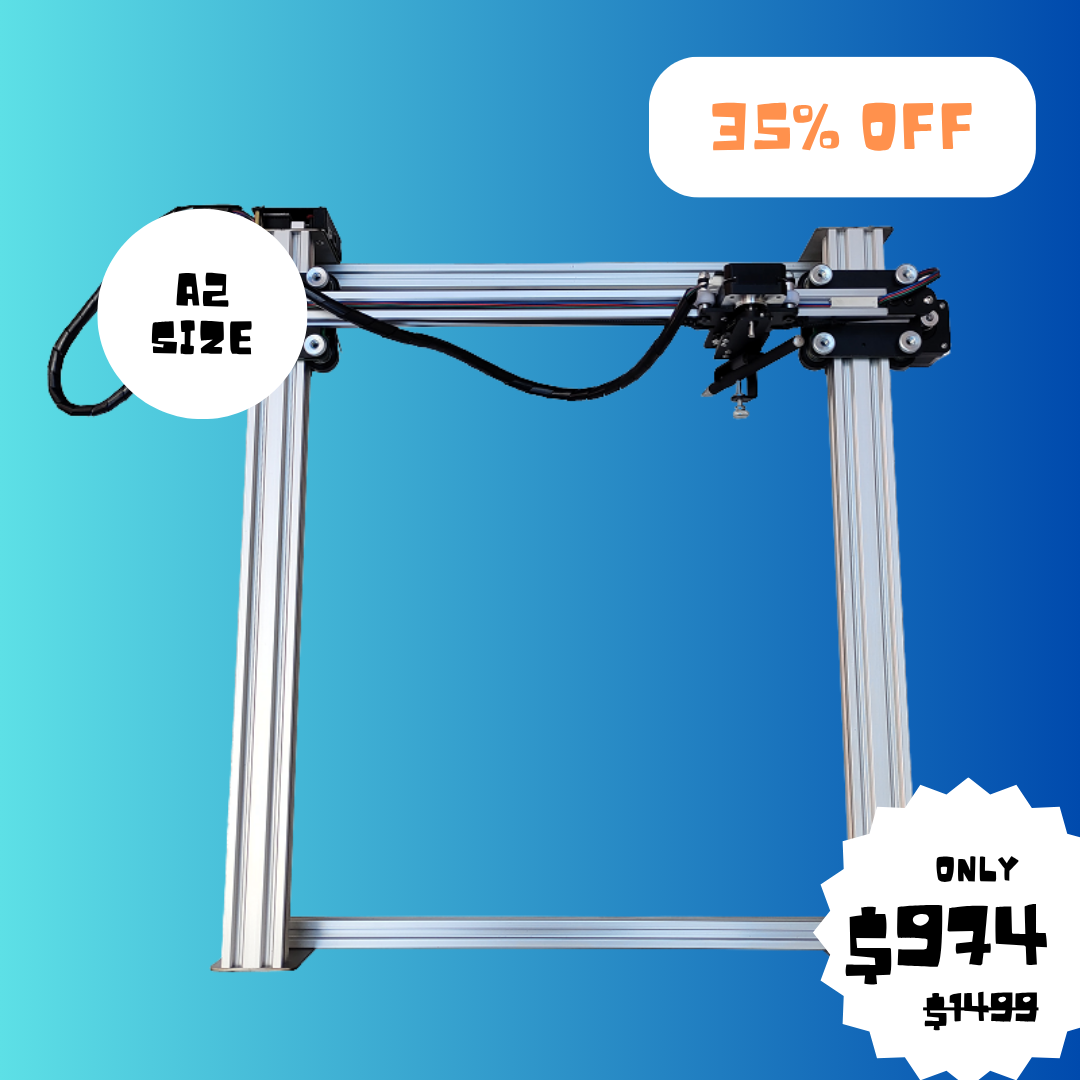

iDraw H A2-penplottertekenrobot, penplottertekenmachine, tekent groter dan A2-formaat

iDraw H A2-penplottertekenrobot, penplottertekenmachine, tekent groter dan A2-formaat

BFCM Guarantee Price Protection Included — Refund if lower during BFCM
Normale prijs $1,124.00 USD
Normale prijs $1,499.00 USD Aanbiedingsprijs $1,124.00 USD
Uitverkoop Uitverkocht
Verzending berekend bij het afrekenen.
Stekker

Maak kennis met de iDraw H A2-penplotter: tekenrobot, tekenmachine, schrijfmachine en handtekeningmachine| UUNA TEK, de ultieme oplossing voor het maken van grootschalige kunstwerken en ontwerpprojecten. Deze gespecialiseerde machine is geschikt voor taken zoals generatieve kunst, het ontwerpen van etnische kostuums, het markeren van leer voor bagage, het tekenen van hulplijnen voor mechanische producten en het persen van vouwlijnen in handwerk, en meer.

Let op: deze versie heeft geen basisplaat. Bedankt

Wat is de iDraw H A2-penplotter?

De iDraw H A2 is een robotische penplotter met hoge precisie die kunstwerken en ontwerpprojecten groter dan A2-formaat aankan. De plotter combineert mechanische nauwkeurigheid, aanpasbare software en flexibele montagemogelijkheden voor professionele tekeningen, handschrift en lasergraveren.

In tegenstelling tot standaardplotters ondersteunt dit apparaat meerdere materialen en is het ontworpen voor zowel artistieke als industriële toepassingen, waardoor het geschikt is voor:

  • Kunstenaars die gedetailleerde kalligrafie of generatieve kunst maken
  • Ontwerpers die aan prototypes, mechanische lijnen of patronen werken
  • Docenten die technisch tekenen en handschrift aanleren
  • Kunstenaars die leer, hout en papier gebruiken voor gepersonaliseerde projecten
Bekijk alle details

Op zoek naar een uiterst nauwkeurige penplotter voor groot formaat?

De iDraw H A2-pentekstrobot van UUNA TEK is ontworpen voor makers, ontwerpers en docenten die precisie, veelzijdigheid en betrouwbaarheid nodig hebben bij tekenen, handschrijven en lasergraveren. Deze tekenrobot is ideaal voor generatieve kunst, kalligrafie, technisch tekenen, handwerk en het markeren van leer en zet ideeën om in visuele resultaten op groot formaat.

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

  • Universele G-codecompatibiliteit: precisie zonder installatie

    Voor de meeste ontwerpers, kalligrafen en ondernemers heb je een systeem nodig dat naadloos samenwerkt met de tools die je al kent. Ons standaardproductassortiment biedt volledige opensourcecompatibiliteit met G-code, wat betekent dat je vectoren rechtstreeks kunt importeren uit Inkscape (met onze eigen extensies), LightBurn of Adobe Illustrator, je gereedschapspad kunt genereren en direct kunt beginnen met plotten. Coderen is niet nodig - alleen pure, geïndustrialiseerde handgeschreven automatisering.

  • Moeiteloos in bulk schrijven met e-mail samenvoegen en ondersteuning voor Hershey-lettertypen

    Alle UUNA TEK iDraw-penplotters ondersteunen E-mail samenvoegen voor het in grote aantallen schrijven van brieven, enveloppen, kaarten en uitnodigingen. Gebruik Hershey-lettertypen voor een handschrift dat op dat van een mens lijkt.

  • Sleepslingertechnologie

    Ervaar soepel tekenen, zelfs op hoge snelheid, dankzij het innovatieve sleepkettingmechanisme. Dit zorgt voor een soepele werking en nauwkeurige resultaten bij elke beweging.

  • Verticaal te monteren

    De iDraw H is ontworpen voor veelzijdigheid en kan eenvoudig verticaal worden gemonteerd, zodat je moeiteloos en nauwkeurig kunstwerken op grote schaal kunt maken.

  • Supreme-maatopties:

    Kies uit de formaten A2, A1 of A0, met volop ruimte om je grootste ideeën tot leven te brengen. De A2-versie is 16.5 x 23.4 inch groot en biedt een compact maar veelzijdig canvas voor je creativiteit.

  • Krachtige stappenmotoren

    Uitgerust met 4* 42-stappenmotoren (meer voor A1/A0-formaten), die zelfs bij grotere tekeningen robuuste prestaties garanderen.

  • Ongeëvenaarde snelheid

    Met een schrijfsnelheid van 0-12.000 MM/MIN klaart de UUNA TEK H-versie je creatieve projecten in een handomdraai, met behoud van dezelfde precisie die ons merk kenmerkt.

  • Uitgebreide softwareondersteuning

    Compatibel met Windows 7/8/10/11 of hoger (Inkscape), Mac OS (Inkscape voor schrijven en tekenen, Lightburn voor lasergraveren) en Linux, zodat je over het juiste gereedschap beschikt.

  • Ontworpen voor precisie

    Met een mechanische precisie van Y:0.01 mm en X:0.01 mm is de UUNA TEK H-versie de belichaming van perfectie.

  • Gebruiksvriendelijke connectiviteit

    Verbind moeiteloos via USB of Bluetooth, waardoor het veelzijdig en voor iedereen toegankelijk is.

  • Frame-materialen van wereldklasse

    Gemaakt van een combinatie van aluminiumprofiel en staalplaat, voor duurzaamheid en een lange levensduur.

  • Aanpasbaar vermogen

    Met een breed spanningsbereik (110V-220V) is hij klaar voor gebruik, waar je ook bent.

  • Veelzijdige laseropties

    Kies uit laserunits van 500 mW tot 15 W voor het graveren van hout, kunststof, leer en papier.

Inklapbare inhoud

Melding

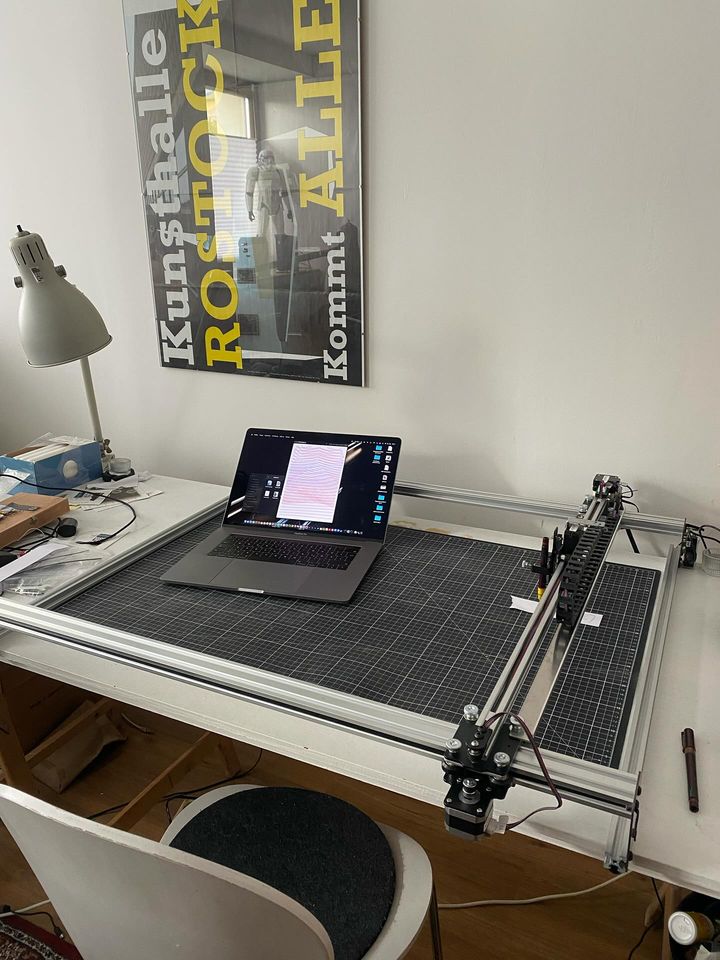

De UUNA TEK® H A0/A1/A2 is een afgeleide van de penplotter UUNA TEK® H A3 zonder onderstel, speciaal opnieuw ontworpen voor een groter tekengebied.

Zelfs met de verbeterde wagen moeten deze grotere modellen over het algemeen langzamer worden gebruikt dan een gewone UUNA TEK® H A3 om dezelfde kwaliteit te bereiken.

Om de verzendkosten en het risico op schade te beperken, worden deze modellen gedeeltelijk gedemonteerd verzonden. We verzenden ze rechtstreeks vanuit onze Chinese fabriek. Vanwege de hoge verzendkosten accepteren we geen retourzendingen of terugbetalingen, maar we kunnen defecte onderdelen gratis vervangen en ervoor zorgen dat het apparaat werkt. We kunnen alleen een volledige terugbetaling geven als er sprake is van een kwaliteitsprobleem en we geen oplossing kunnen bieden.

U moet invoerrechten betalen aan de douane

Ze zijn erg groot.

Deze apparaten worden op bestelling in beperkte oplage geproduceerd. De productie duurt minstens een maand en de verzending minstens 5-10 werkdagen. Stuur ons een e-mail via uunatek@gmail.com om alles te bevestigen nadat u de bestelling heeft geplaatst.

Houd er rekening mee dat de afwijking groter wordt naarmate de machine groter is. De A2-A0-machine heeft een afwijking van ongeveer 0,1-0,2 mm op de X-as en ongeveer 0,2-0,3 mm op de Y-as. Het is mogelijk dat de transportband of andere onderdelen tijdens het transport losraken door het langeafstandstransport over de grens. In dat geval moet u de machine mogelijk op afstand laten afstellen tijdens een online afspraak met ons: https://calendly.com/uunatek/iauto-support, of onze instructievideo op YouTube bekijken: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Als de software bovendien beweging heen en weer toestaat, wordt de afwijking groter.
In dit geval raden we het volgende aan:
1. Probeer langzamer te schrijven en gebruik de aanbevolen standaardschrijfsnelheid van 2000 mm/min
2. Schakel de automatische optimalisatiefunctie niet in, zodat de machine heen en weer kan bewegen en de afwijking kleiner blijft
3. Probeer de X-as als middenas van de afbeelding te gebruiken
4. Gebruik een sneldrogende pen
5. Probeer tekenpapier te gebruiken en het papier vast te zetten
6. De illustratie moet niet te ingewikkeld zijn. Als deze erg ingewikkeld is, raden we aan om deze in meerdere delen te tekenen

Specificatie

【Prestaties en precisie】
• Werkgebied (tekenen): 16.5" × 23.4" (420 × 594 mm) — compatibel met volledige A2- en ANSI C-formaten
• Maximale schrijfsnelheid: 0 – 472.44 in/min (0 – 12,000 mm/min)
• Mechanische precisie: Y: 0.0004" (0.01 mm), X: 0.0004" (0.01 mm)
• Verticale penverplaatsing (Z-as): 0.39" (10 mm)

【Gereedschaps- en hardwaremogelijkheden】
• Ondersteunde pendiameter: tot 0.63" (16 mm)
• Verstelbare penhoek: 70° – 90° (geschikt voor schuine penselen en kalligrafiepennen)
• Motoren: 4 * NEMA 17 (42) stappenmotoren met hoog koppel (configuratie met dubbele aandrijving / verbeterde stabiliteit)
• Eindschakelaars: geïntegreerd (X-/Y-as)
• Framematerialen: industrieel aluminiumprofiel + zware stalen plaat

【Fysieke kenmerken en afmetingen】
• Productafmetingen (A2): 27.8" × 27.4" × 6.1" (706 × 696 × 155 mm)
• Verpakkingsafmetingen (A2): 29.0" × 7.0" × 7.0" (737 × 178 × 178 mm)
• Nettogewicht: 9.0 lbs (4.1 kg)
• Verzendgewicht: 10.0 lbs (4.5 kg)

【Elektronica en connectiviteit】
• Moederbord: DrawCore V2.0
• Connectiviteit: USB, Bluetooth
• Ingangsspanning: 110V - 220V AC (wereldwijd compatibel)
• Uitgangsvermogen van de voedingsadapter: 12V / 1A
• Bedrijfstemperatuur: -4°F – 122°F (-20°C – 50°C)

【Software en besturing】
• Firmware: GRBL-compatibel
• Besturingssoftware / uitbreidingen: UUNA TEK® 2.0-besturingsextensie
• Ondersteunde besturingssystemen: Windows 7/8/10/11+, macOS, Linux
• Compatibele software: Inkscape (schrijven/tekenen), LightBurn (lasergraveren)
• Ondersteunde bestandsindelingen: SVG, JPG, JPEG, PNG, BMP, G-code, enz.

Paklijst

1 X UUNA TEK iDraw H A2/A1/A0-penplotter

1 X Gereedschapssets

1 X Snelstartgids

1 X Bedankkaart

Software

Download de Inkscape-software en uitgebreide bestanden hier>>>.

Je vindt de software voor Windows, Mac en Linux, evenals de montagehandleiding voor de hardware en de installatie-instructies voor de software.

Voor wie geavanceerde functies nodig heeft:

1. Download deze versie>>> als je bestanden voor de plotter wilt opslaan.

2. Als je de functie voor e-mail samenvoegen nodig hebt,

Windows: download deze versie>>>

Mac of Linux: download deze versie>>>

3. Download deze versie>>> als je de laserfunctie nodig hebt.

4. Wat als ik enige programmeerkennis heb en de oorspronkelijke parameters wil aanpassen om de snelheidsbeperking op te heffen? Download dan deze versie>>>

Tutorials

Bekijk de video-instructies voor de UUNA TEK® 1.0-penplotter hier>>>

Bekijk de video-instructies voor de UUNA TEK® 2.0-penplotter hier>>>

Bekijk de video-instructies voor de UUNA TEK® H-penplotter hier>>>

Bekijk de video voor software hier>>>

Bekijk de video-instructies voor de laserfunctie hier>>>

Beleidsregels

Verzendbeleid: Alle bestellingen worden binnen 48 werkuren verwerkt. Alle pakketten worden vanuit onze Chinese magazijnen of het Amazon-magazijn verzonden met DHL/UPS/USPS. De levering op uw bestemming duurt 5-7 werkdagen. Tijdens uitverkoopseizoenen kunnen vertragingen optreden. Bekijk het volledige beleid hier>>>

Retourbeleid: Op alle producten bieden we 1 jaar garantie. Gratis retourneren en terugbetaling zijn alleen mogelijk bij kwaliteitsproblemen of schade tijdens de levering. Neem voordat u het product retourneert contact met ons op via support@uunatek.com. Bekijk het volledige beleid hier>>>

iDraw H A2 vs A1 vs A0 – Choosing the Right Size

Size Dimensions Best Use Cases
A2 16.5 x 23.4 inches Compact drawings, calligraphy, small-scale generative art
A1 23.4 x 33.1 inches Medium artwork, prototypes, classroom use
A0 33.1 x 46.8 inches Large-format designs, detailed calligraphy, large generative art projects

Veelgestelde vragen

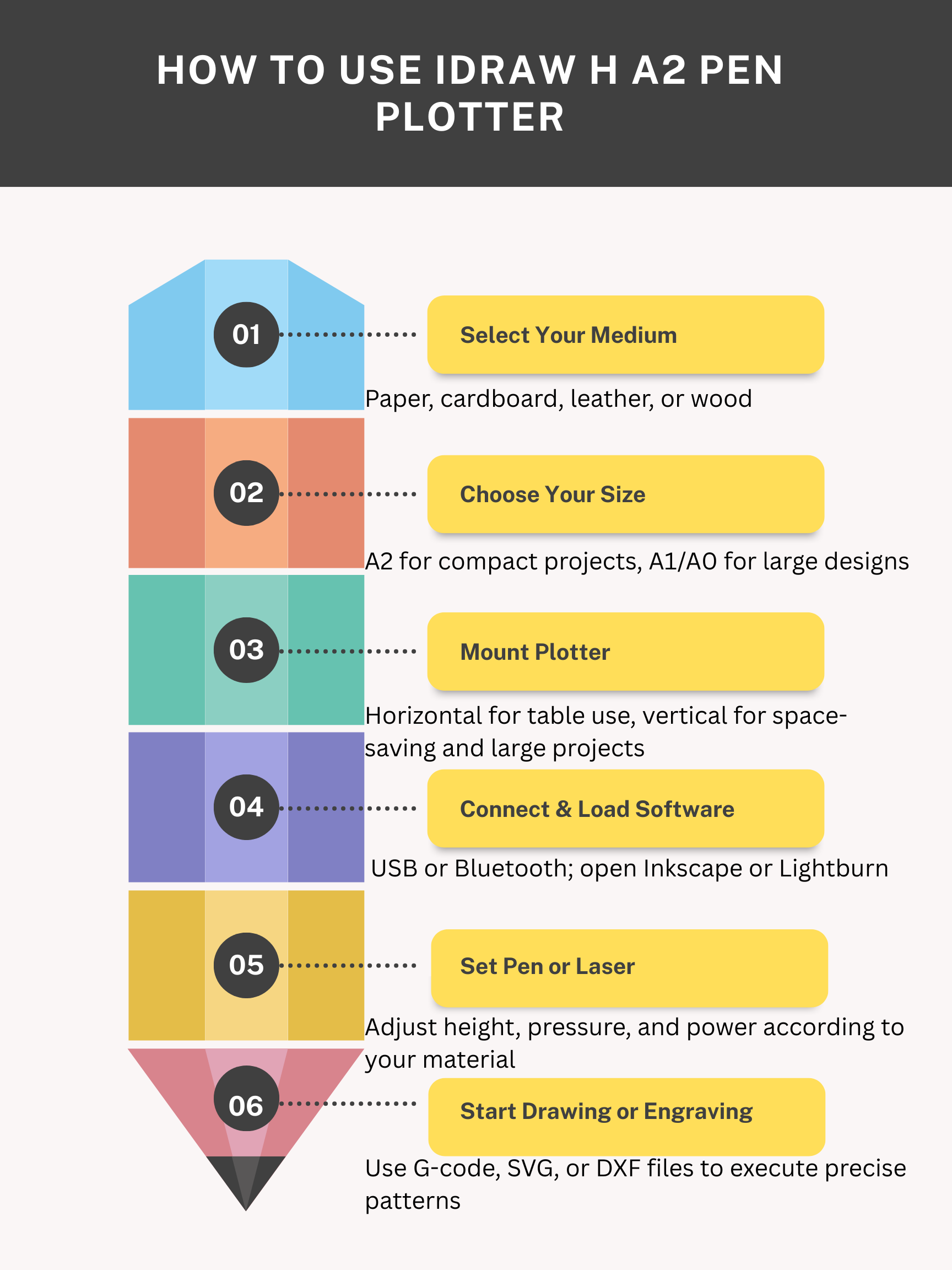

Wanneer en waarom u de A2-penplotter iDraw H gebruikt

De iDraw H A2 is perfect voor:

Generatieve kunst: Maak complexe algoritmische tekeningen met perfecte precisie.

Kalligrafieprojecten: Professioneel handschrift voor certificaten, kaarten en kunstwerken.

Technisch tekenen: Nauwkeurige hulplijnen voor techniek en prototypes.

Leerbewerking en knutselwerk: Graveer patronen, logo's of vouwen met een laser of pen.

Educatief gebruik: Geef les in technisch tekenen of handschrift op scholen en in studio's.

Waarom kiezen voor iDraw H?

Het combineert precisie, snelheid, veelzijdigheid en duurzaamheid, waardoor het de beste keuze is voor makers die professionele kwaliteit en flexibiliteit eisen.

Wat moet ik doen als ik op de rode knop druk en de machine stopt? Kan ik de plot hervatten?

Ja, je kunt je werk hervatten nadat je op de rode noodstopknop hebt gedrukt. Zodra je erop drukt, pauzeert de machine en wacht deze op verdere instructies. Ga als volgt te werk om verder te gaan:

  1. Open de Inkscape-software.
  2. Ga naar het menu Extensions.
  3. Zoek het onderdeel Resume.
  4. Selecteer Resume (From Home) of Resume (From Where Paused), afhankelijk van of je opnieuw vanaf het begin wilt starten of verder wilt gaan vanaf het exacte punt waarop de machine stopte.

👉 Tip: Kies altijd de juiste hervattingsoptie op basis van de voortgang van je project om overlappende of onvolledige tekeningen te voorkomen.

Waarom werkt mijn automatische terugkeer naar huis niet goed?

Hier zijn enkele tips voor het gebruik van Auto Home.
1. Controleer of de kabels van de contactschakelaars correct zijn aangesloten. Volg deze handleiding:https://www.youtube.com/watch?v=5B4nb2k6eAc2. Verplaats de X-aswagen handmatig zo ver mogelijk naar links en controleer of deze de contactschakelaar van de X-as raakt.
3. Verplaats de Y-aswagen handmatig zo ver mogelijk naar achteren en controleer of deze de contactschakelaar van de Y-as raakt.
4. Zorg ervoor dat de kabels goed zijn gerangschikt, zodat ze niet achter de XY-wagens blijven haken. Bekijk deze handleiding voor het ordenen van de Z-as-kabel:https://www.youtube.com/watch?v=LTwPYPh3rdE

Kan de Z-as de werkafstand aanpassen?

Ja, de Z-as kan de werkafstand aanpassen van 0 tot 10 mm.

Kan de tijd dat de pen op het papier staat worden geregeld?

Ja, de tijd dat de pen omlaag is, kan worden geregeld.

Ondersteunt de machine G-code-opdrachten?

Ja, het ondersteunt G-codeopdrachten. De firmware van het moederbord is compatibel met GRBL.

Kan de Z-as soepel omhoog en omlaag bewegen en drukken met een belasting van ongeveer 30–35 g (zoals een massieve stalen sonde met een diameter van 10 mm en een lengte van 5 cm)?

Ja, dat kan. De machine ondersteunt ladingen tot 200 gram en een maximale diameter van 15 mm.

Is het frame stabiel genoeg om trillingen tijdens het persen te voorkomen?

Ja, de H-constructie is voldoende stabiel. De bedrijfssnelheid is instelbaar.

Is het überhaupt mogelijk om de instelling voor hoe ver de pennen omhoog en omlaag kunnen worden gebracht, te wijzigen?

De code beperkt standaard de hoogte van de Z-as. Je kunt de volgende instellingen aanpassen, zoals op de afbeeldingen, voor meer flexibiliteit.

1.idraw_deps>idraw2_0internal>idraw.py

Pas de hoogte van 10 aan naar de gewenste hoogte, bijvoorbeeld 30, bij self.options.pen_pos_up en self.options.pen_pos_down.

Afbeelding 1 downloaden

2. idraw2_0.inx

Pas max="10.0" aan naar de gewenste hoogte bij <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Penhoogte: OMLAAG, (mm):">5.0</param>

Afbeelding 2 downloaden

Kan ik iDraw H gebruiken voor lasergraveren?

Ja. Het ondersteunt laserkoppen van 500 mW tot 15 W, geschikt voor hout, leer, kunststof en papier.

Welke software is compatibel?

Windows, Mac (Inkscape om te tekenen, Lightburn om te graveren) en Linux. Het ondersteunt G-code-, DXF- en SVG-bestanden.

Heeft de penplotter een grondplaat nodig?

De A2-versie wordt zonder bodemplaat geleverd, waardoor deze moeiteloos verticaal of horizontaal kan worden gemonteerd. Ideaal om te tekenen op papier dat groter is dan de standaardformaten.

Op welke materialen kan ik tekenen?

Papier, karton, leer en andere geschikte vlakke materialen.

Hoe nauwkeurig is de iDraw H?

De mechanische precisie is Y:0.01mm en X:0.01mm, wat een hoge nauwkeurigheid garandeert voor kalligrafie en technische tekeningen.

Kan de Z-as worden aangepast aan verschillende penhoogtes?

Ja. De Z-as kan een lading van ongeveer 30–35 g optillen, laten zakken en aandrukken.
