Presentiamo iDraw H A2 Pen Plotter Drawing Robot, Pen Plotter Drawing Machine, Writing Machine e Signature Machine| UUNA TEK, la soluzione definitiva per la creazione di opere artistiche su larga scala e progetti di design. Questa macchina specializzata è pensata per attività come la realizzazione di arte generativa, il design di costumi tradizionali, la marcatura della pelle per valigie, il tracciamento di linee ausiliarie per prodotti meccanici e la pressatura delle linee di piegatura nell’artigianato, tra le altre.
Nota: questa versione non dispone di una piastra di base. Grazie
Che cos’è iDraw H A2 Pen Plotter?

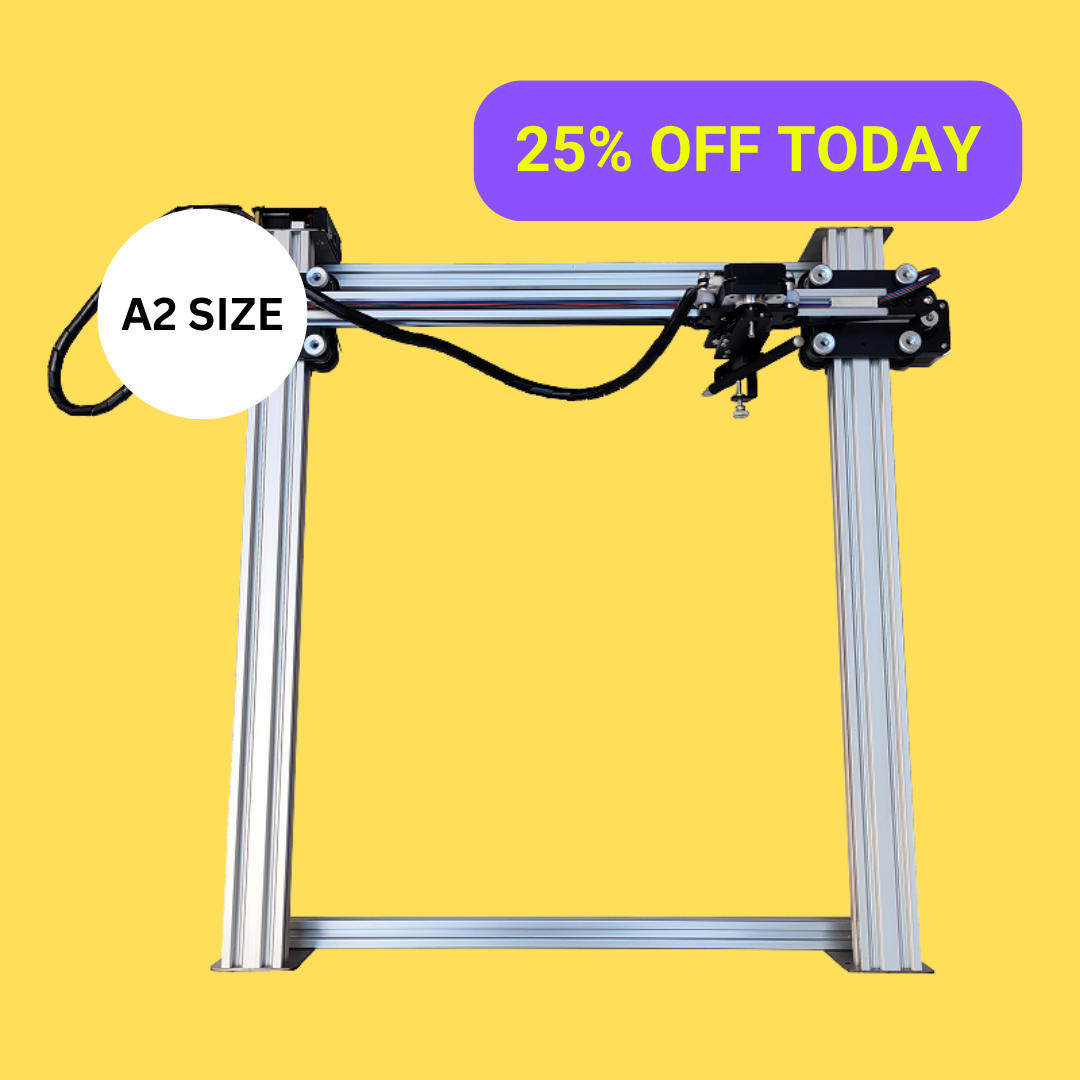

iDraw H A2 è un pen plotter robotico ad alta precisione in grado di gestire opere artistiche e progetti di design di dimensioni superiori al formato A2. Combina precisione meccanica, software personalizzabile e opzioni di montaggio flessibili per offrire disegni, calligrafia e incisioni laser di qualità professionale.
A differenza dei plotter standard, supporta diversi materiali ed è progettato per applicazioni sia artistiche sia industriali, risultando adatto a:
- Artisti che realizzano calligrafie dettagliate o arte generativa
- Designer che lavorano a prototipi, linee meccaniche o motivi
- Educatori che insegnano il disegno tecnico e la scrittura a mano
- Artigiani che utilizzano pelle, legno e carta per progetti personalizzati
Cerchi un plotter a penna di grande formato ad alta precisione?
Il plotter da disegno iDraw H A2 di UUNA TEK è progettato per creativi, designer ed educatori che cercano precisione, versatilità e affidabilità nel disegno, nella scrittura a mano e nell’incisione laser. Ideale per arte generativa, calligrafia, disegno tecnico, artigianato e marcatura della pelle, questo robot da disegno trasforma le idee in risultati visivi di grande formato.
Shipping, Warranty & Support
Free Worldwide Shipping
Delivered anywhere in the world at no extra cost.
30-Day Easy Returns
Hassle-free returns or exchanges within 30 days.
Lifetime Care Guarantee
Support for your machine for its entire lifetime.
Dedicated Customer Support
Help available via email, chat, or Zoom.
Free Personal Training
Learn to set up and use your machine easily.
Funzionalità principali
-
Compatibilità universale con il G-code: precisione plug-and-play
Per la maggior parte dei designer, calligrafi e titolari di attività, serve un sistema che funzioni perfettamente con gli strumenti che già conoscete. La nostra linea di prodotti standard offre la piena compatibilità con il G-code open source, il che significa che potete importare direttamente i vettori da Inkscape (con le nostre estensioni proprietarie), LightBurn o Adobe Illustrator, generare il percorso utensile e iniziare subito a tracciare. Non serve programmare: solo automazione manoscritta pura e industrializzata.
-
Scrittura in blocco senza sforzo con la stampa unione per e-mail e il supporto dei font Hershey
Tutti i plotter da disegno a penna UUNA TEK iDraw supportano la stampa unione tramite e-mail per scrivere in blocco lettere, buste, biglietti e inviti. Utilizza i caratteri Hershey per una scrittura simile a quella umana.
-
Tecnologia delle catene portacavi
Vivi un’esperienza di disegno fluida anche ad alta velocità, grazie all’innovativo meccanismo a catena portacavi. Questo garantisce un funzionamento regolare e risultati precisi a ogni tratto.
-
Possibilità di montaggio verticale
Progettato per la versatilità, iDraw H può essere montato verticalmente con facilità, consentendo di creare opere d’arte di grandi dimensioni con facilità e precisione.
-
Opzioni di taglia Supreme:
Scegli tra i formati A2, A1 o A0, con ampio spazio per dare vita alle tue idee più grandiose. La versione A2 misura 16,5 x 23,4 pollici, offrendo una tela compatta ma versatile per la tua creatività.
-
Motori passo-passo potenti
Dotata di 4 motori passo-passo da 42 (di più per i formati A1/A0), garantisce prestazioni affidabili anche con disegni di grandi dimensioni.
-
Velocità senza pari
Con una velocità di scrittura di 0-12.000MM/MIN, la UUNA TEK H Version completa rapidamente i tuoi progetti creativi, mantenendo al contempo la stessa precisione che contraddistingue il nostro marchio.
-
Assistenza software completa
Compatibile con Windows 7/8/10/11 o versioni successive (Inkscape), Mac OS (Inkscape per scrittura e disegno, Lightburn per incisione laser) e Linux, per garantirti gli strumenti giusti a tua disposizione.
-
Progettato per la precisione
Con una precisione meccanica di Y:0.01 mm e X:0.01 mm, la UUNA TEK H Version è l’incarnazione della perfezione.
-
Connettività intuitiva
Connettiti senza problemi tramite USB o Bluetooth, per una soluzione versatile e accessibile a tutti.
-
Materiali per telai di qualità mondiale
Realizzato con una combinazione di profili in alluminio e piastre d’acciaio, per garantire durata e longevità.
-
Potenza adattabile
Funzionando su un'ampia gamma di tensioni (110 V-220 V), è pronto all'uso ovunque ti trovi.
-
Opzioni laser versatili
Scegli tra teste laser da 500 mW a 15 W per incidere legno, plastica, pelle e carta.
Contenuto comprimibile
Notifica
UUNA TEK® H A0/A1/A2 sono derivati del plotter da disegno UUNA TEK® H A3 senza base, appositamente riprogettati per un’area di disegno più ampia.
Nonostante il carrello migliorato, questi modelli più grandi devono generalmente essere utilizzati a velocità inferiori rispetto a un normale UUNA TEK® H A3 per ottenere la stessa qualità.
Per ridurre i costi di spedizione e il rischio di danni, questi modelli vengono spediti parzialmente smontati e direttamente dal nostro produttore cinese. A causa degli elevati costi di spedizione, non accettiamo resi o rimborsi, ma possiamo fornire gratuitamente parti sostitutive per eventuali componenti difettosi e assicurarci che il prodotto funzioni correttamente. Possiamo fornire un rimborso completo solo in caso di problemi di qualità e qualora non riuscissimo a fornire una soluzione.
Le eventuali tasse d’importazione saranno applicate dalla vostra dogana.
Sono davvero molto grandi.
Queste unità vengono realizzate su ordinazione, in quantità limitate; saranno necessari almeno un mese per la produzione e almeno 5-10 giorni lavorativi per la spedizione. Contattateci via email all’indirizzo uunatek@gmail.com per confermare tutti i dettagli dopo aver effettuato l’ordine.
Si prega di notare che, quanto più grande è la macchina, tanto maggiore sarà la deviazione. La macchina A2-A0 presenta una deviazione di circa 0,1-0,2 mm sull’asse X e di circa 0,2-0,3 mm sull’asse Y. È possibile che il nastro trasportatore o altre parti si allentino durante il trasporto a causa della lunga spedizione transfrontaliera. In tal caso, potrebbe essere necessario regolare la macchina da remoto dopo averla ricevuta, tramite una riunione online qui: https://calendly.com/uunatek/iauto-support, oppure guardare le istruzioni video sul nostro canale YouTube qui: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Inoltre, se le impostazioni del software consentono movimenti avanti e indietro, la deviazione aumenterà.
In tal caso, consigliamo di:
1. Provare a scrivere a una velocità inferiore e utilizzare la velocità di disegno predefinita consigliata di 2000mm/min
2. Non attivare la funzione di ottimizzazione automatica che consente i movimenti avanti e indietro, per ridurre la deviazione
3. Cercare di utilizzare l’asse X come asse centrale del disegno
4. Utilizzare una penna ad asciugatura rapida
5. Cercare di utilizzare carta da disegno e fissarla
6. L’immagine non dovrebbe essere troppo complessa. Se è davvero complessa, si consiglia di realizzarla in più parti
Specifiche
【Prestazioni e precisione】
• Area di lavoro (disegno): 16.5" × 23.4" (420 × 594 mm) — Compatibile con formato A2 completo e ANSI C
• Velocità massima di scrittura: 0 - 472.44 in/min (0 - 12.000 mm/min)
• Precisione meccanica: Y: 0.0004" (0.01 mm), X: 0.0004" (0.01 mm)
• Corsa verticale della penna (asse Z): 0.39" (10 mm)
【Compatibilità con strumenti e hardware】
• Diametro della penna supportato: fino a 0.63" (16 mm)
• Angolazione regolabile della penna: 70° - 90° (supporta pennelli inclinati e penne calligrafiche)
• Motori: 4 * motori passo-passo NEMA 17 (42) ad alta coppia (configurazione a doppio azionamento / stabilità migliorata)
• Finecorsa: integrati (assi X/Y)
• Materiali del telaio: profilo in alluminio industriale + piastra in acciaio per impieghi gravosi
【Caratteristiche fisiche e dimensioni】
• Dimensioni del prodotto (A2): 27.8" × 27.4" × 6.1" (706 × 696 × 155 mm)
• Dimensioni dell'imballaggio (A2): 29.0" × 7.0" × 7.0" (737 × 178 × 178 mm)
• Peso netto: 9.0 lbs (4.1 kg)
• Peso di spedizione: 10.0 lbs (4.5 kg)
【Elettronica e connettività】
• Scheda madre: DrawCore V2.0
• Connettività: USB, Bluetooth
• Tensione di ingresso: 110V - 220V CA (compatibile a livello globale)
• Uscita dell'alimentatore: 12V / 1A
• Temperatura di esercizio: -4°F - 122°F (-20°C - 50°C)
【Software e controllo】
• Firmware: compatibile con GRBL
• Software di controllo / componenti aggiuntivi: estensione di controllo UUNA TEK® 2.0
• Sistemi operativi supportati: Windows 7/8/10/11+, macOS, Linux
• Software compatibile: Inkscape (scrittura/disegno), LightBurn (incisione laser)
• Formati di file supportati: SVG, JPG, JPEG, PNG, BMP, G-code, ecc.
Lista di imballaggio
1 X UUNA TEK iDraw H A2/A1/A0 Plotter da disegno
1 X Kit di strumenti
1 X Guida rapida
1 X Biglietto di ringraziamento
Software
Scarica il software Inkscape e i numerosi file qui>>>.
Puoi trovare il software per Windows, Mac e Linux, nonché la guida al montaggio dell'hardware e i dettagli sull'installazione del software.
Per chi ha bisogno di funzioni avanzate:
1. Per chi ha bisogno della funzione per salvare il file del tracciato, scarichi questa versione>>>
2. Per chi ha bisogno della funzione di unione e-mail,
Windows: scarichi questa versione>>>
Mac o Linux: scarichi questa versione>>>
3. Per chi ha bisogno della funzione laser, scarichi questa versione>>>
4. E se ho conoscenze di base di programmazione e voglio modificare i parametri originali per superare il limite di velocità? Scarichi questa versione>>>
Tutorial
Per il plotter a penna UUNA TEK® 1.0, consulta i video tutorial qui>>>
Per il plotter a penna UUNA TEK® 2.0, consulta i video tutorial qui>>>
Per il plotter a penna UUNA TEK® H, consulta i video tutorial qui>>>
Per il software, consulta il video qui>>>
Per la funzione laser, consulta i video tutorial qui>>>
Politiche
Politica di spedizione: Tutti gli ordini verranno evasi entro 48 ore lavorative. Tutti i pacchi verranno spediti con DHL/UPS/USPS dai nostri magazzini in Cina o dal magazzino Amazon; la consegna alla destinazione richiederà 5-7 giorni lavorativi. Possibili ritardi durante i periodi di saldi. Consulta la politica completa qui>>>
Politica sui resi: Offriamo una garanzia di 1 anno su tutti i prodotti. Il reso gratuito e il rimborso saranno disponibili esclusivamente in caso di problemi di qualità o danni durante la consegna. Contattaci all'indirizzo support@uunatek.com prima di restituire il prodotto. Consulta la politica completa qui>>>
iDraw H A2 vs A1 vs A0 – Choosing the Right Size
| Size | Dimensions | Best Use Cases |
|---|---|---|
| A2 | 16.5 x 23.4 inches | Compact drawings, calligraphy, small-scale generative art |
| A1 | 23.4 x 33.1 inches | Medium artwork, prototypes, classroom use |
| A0 | 33.1 x 46.8 inches | Large-format designs, detailed calligraphy, large generative art projects |
FAQ
Quando e perché usare il plotter a penna iDraw H A2
iDraw H A2 è perfetto per:
Arti generative: Crea disegni algoritmici complessi con la massima precisione.
Progetti di calligrafia: Scrittura professionale per certificati, biglietti e opere d’arte.
Disegno tecnico: Linee ausiliarie precise per l’ingegneria e i prototipi.
Marcatura di pelle e manufatti: Incidi motivi, loghi o pieghe con il laser o la penna.
Uso didattico: Insegna il disegno tecnico o la scrittura a mano nelle scuole e negli studi.
Perché scegliere iDraw H?
Combina precisione, velocità, versatilità e durata, rendendolo la scelta ideale per i creatori che richiedono qualità professionale e flessibilità.
Cosa devo fare se premo il pulsante rosso e la macchina si ferma? Posso riprendere il tracciato?
Sì, puoi riprendere il lavoro dopo aver premuto il pulsante rosso di arresto di emergenza. Una volta premuto, la macchina si metterà in pausa e attenderà ulteriori istruzioni. Per continuare:
- Apri il software Inkscape.
- Vai al menu Estensioni.
- Trova la sezione Riprendi.
- Seleziona Riprendi (dall'inizio) o Riprendi (dal punto in cui è stata messa in pausa), a seconda che tu voglia ricominciare dall'inizio o continuare esattamente dal punto in cui ti sei fermato.
👉 Suggerimento: Assicurati sempre di scegliere l'opzione di ripresa corretta in base allo stato di avanzamento del progetto, per evitare disegni sovrapposti o incompleti.
Perché la funzione Auto Home non funziona bene?
Ecco alcuni suggerimenti per utilizzare Auto Home.
1. Verifica che i cavi degli interruttori di fine corsa siano collegati correttamente, seguendo questa guida:https://www.youtube.com/watch?v=5B4nb2k6eAc2. Sposta manualmente il carrello dell’asse X verso sinistra fino a fine corsa e verifica che tocchi l’interruttore di fine corsa dell’asse X.
3. Sposta manualmente il carrello dell’asse Y verso la parte posteriore fino a fine corsa e verifica che tocchi l’interruttore di fine corsa dell’asse Y.
4. Assicurati che i cavi siano disposti correttamente, in modo che non rimangano impigliati nei carrelli XY. Consulta questa guida per sistemare il cavo dell’asse Z:https://www.youtube.com/watch?v=LTwPYPh3rdE
L’asse Z può regolare la distanza di lavoro?
Sì, l'asse Z può regolare la distanza di lavoro da 0 a 10 mm.
È possibile controllare il tempo di abbassamento della penna?
Sì, il tempo di abbassamento della penna può essere controllato.
La macchina supporta i comandi G-code?
Sì, supporta i comandi G-code. Il firmware della scheda madre è compatibile con GRBL.
L'asse Z può sollevare e premere in modo fluido con un carico utile di circa 30–35 g (come una sonda in acciaio pieno da Ø10 mm e lunga 5 cm)?
Sì, è possibile. La macchina supporta carichi fino a 200 grammi e un diametro massimo di 15 mm.
Il telaio è abbastanza stabile da evitare vibrazioni quando si preme?
Sì, la struttura a H è sufficientemente stabile. La velocità operativa è regolabile.
Se è possibile modificare l’impostazione relativa a quanto si possono alzare o abbassare le penne?
Per impostazione predefinita, il codice limita l’altezza dell’asse Z; puoi modificare le impostazioni seguenti come nelle immagini per ottenere maggiore flessibilità.
1.idraw_deps>idraw2_0internal>idraw.py
Regola l’altezza da 10 a quella desiderata, ad esempio 30, in self.options.pen_pos_up e self.options.pen_pos_down.
2. idraw2_0.inx
Regola max="10.0" all’altezza desiderata in <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Altezza penna: GIÙ, (mm):">5.0</param>
Posso usare iDraw H per l’incisione laser?
Sì. Supporta teste laser da 500 mW a 15 W, adatte per legno, pelle, plastica e carta.
Quale software è compatibile?
Windows, Mac (Inkscape per il disegno, Lightburn per l’incisione) e Linux. Supporta file G-code, DXF e SVG.
Il plotter a penna richiede una piastra di base?
La versione A2 viene fornita senza piastra di base, consentendo un montaggio verticale o orizzontale senza sforzo, ed è ideale per disegnare in spazi oltre i limiti delle dimensioni standard.
Su quali materiali posso basarmi?
Carta, cartone, pelle e altri materiali piatti adatti.
Quanto è preciso iDraw H?
La precisione meccanica è di Y:0,01 mm e X:0,01 mm, garantendo un’elevata accuratezza per la calligrafia e i disegni tecnici.
L’asse Z può adattarsi a penne di diverse altezze?
Sì. L’asse Z può sollevare, abbassare ed esercitare pressione con un carico utile di circa 30–35 g.
