O Plotter de Caneta iDraw H SE permite controlo flexível do "Canto Inicial" (ponto de origem), essencial para alinhar os desenhos corretamente. Pode usar a origem padrão da cama completa ou definir uma posição inicial personalizada para tamanhos de papel mais pequenos.
Opção 1: Canto Inicial Padrão (Modo Papel Completo)
Instruções:
- Encare a máquina de frente, como mostrado acima.
- O Canto Inicial padrão está definido para o canto superior direito da área de trabalho da máquina.
- Isto é ideal para papel de tamanho completo ou quando usar toda a área do plotter.
- Use o botão “Início” no seu software (como o Inkscape com a extensão AxiDraw) para retornar a caneta a esta origem padrão.
Opção 2: Canto Inicial Personalizado (Modo Papel Pequeno)
Instruções:
- Desligue a máquina.

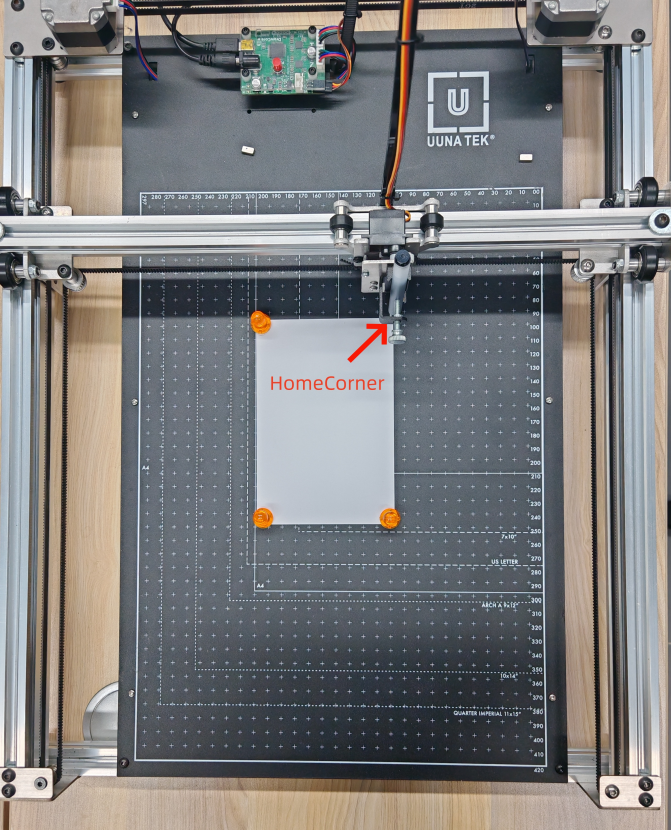

- Mova suavemente o suporte da caneta à mão até que a ponta da caneta esteja no canto superior direito do seu papel pequeno, como na imagem acima.
- Esta posição passará a ser o seu novo Canto Inicial após ligar novamente a máquina.
- Comece o seu desenho a partir desta localização para manter tudo alinhado com o seu papel mais pequeno.
Descrição do sistema de coordenadas
As coordenadas da máquina são mostradas na figura, o eixo longo da máquina é o eixo X e o eixo curto é o eixo Y.
As coordenadas do layout horizontal e vertical no Inkscape correspondem à figura seguinte:
⚠️ Nota: Mova sempre a caneta manualmente apenas quando a máquina estiver desligada para evitar danificar os motores de passo.
Resumo de Referência Rápida
| Caso de Uso | Localização do Canto Inicial | Instruções |
| Papel Completo | Canto superior direito da cama completa da máquina | Use o botão Início do software |
| Papel Pequeno | Canto superior direito do papel pequeno manualmente |
Desligue → mova a caneta → ligue para definir a origem |
