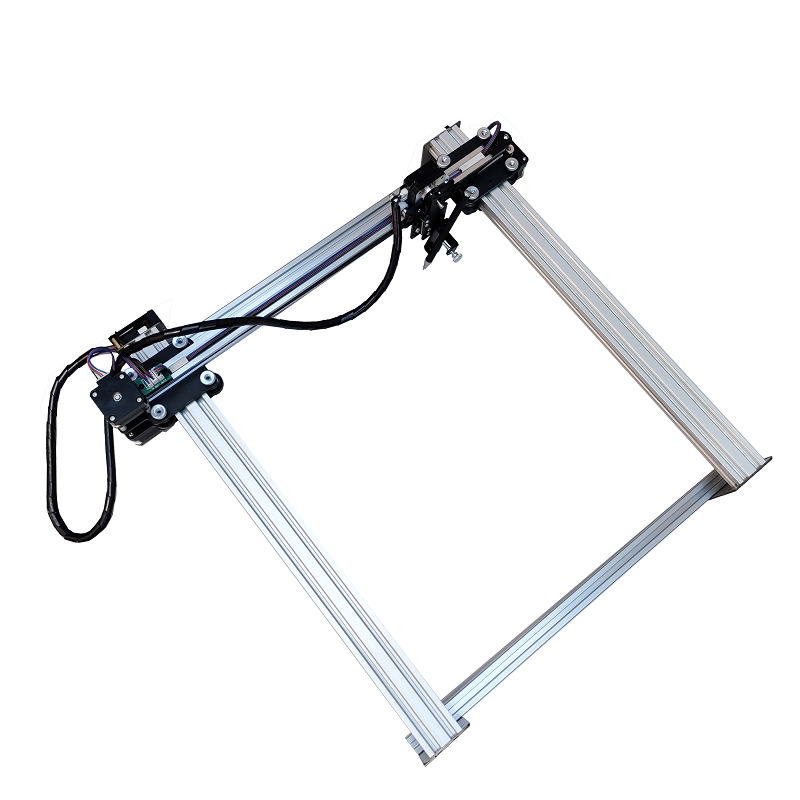

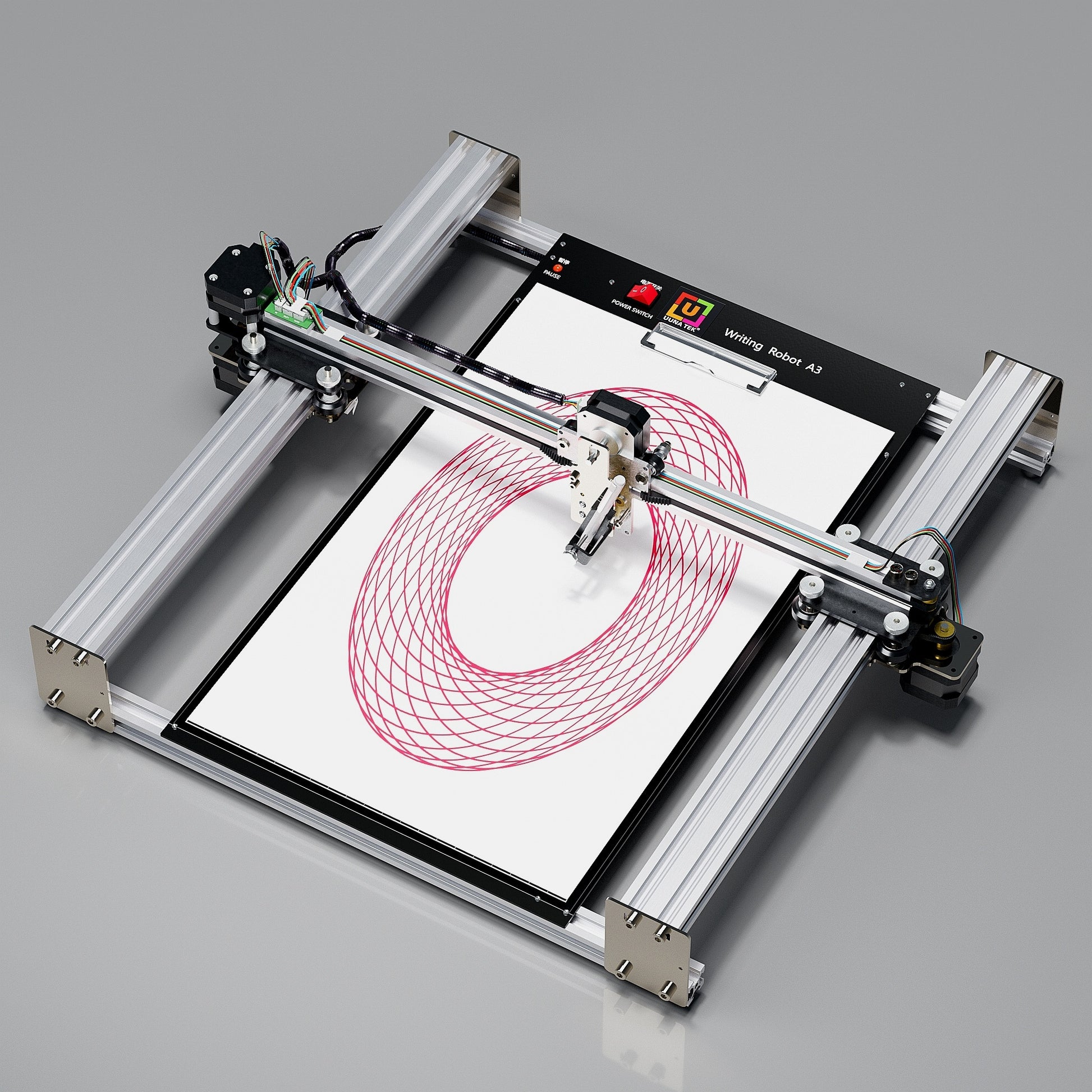

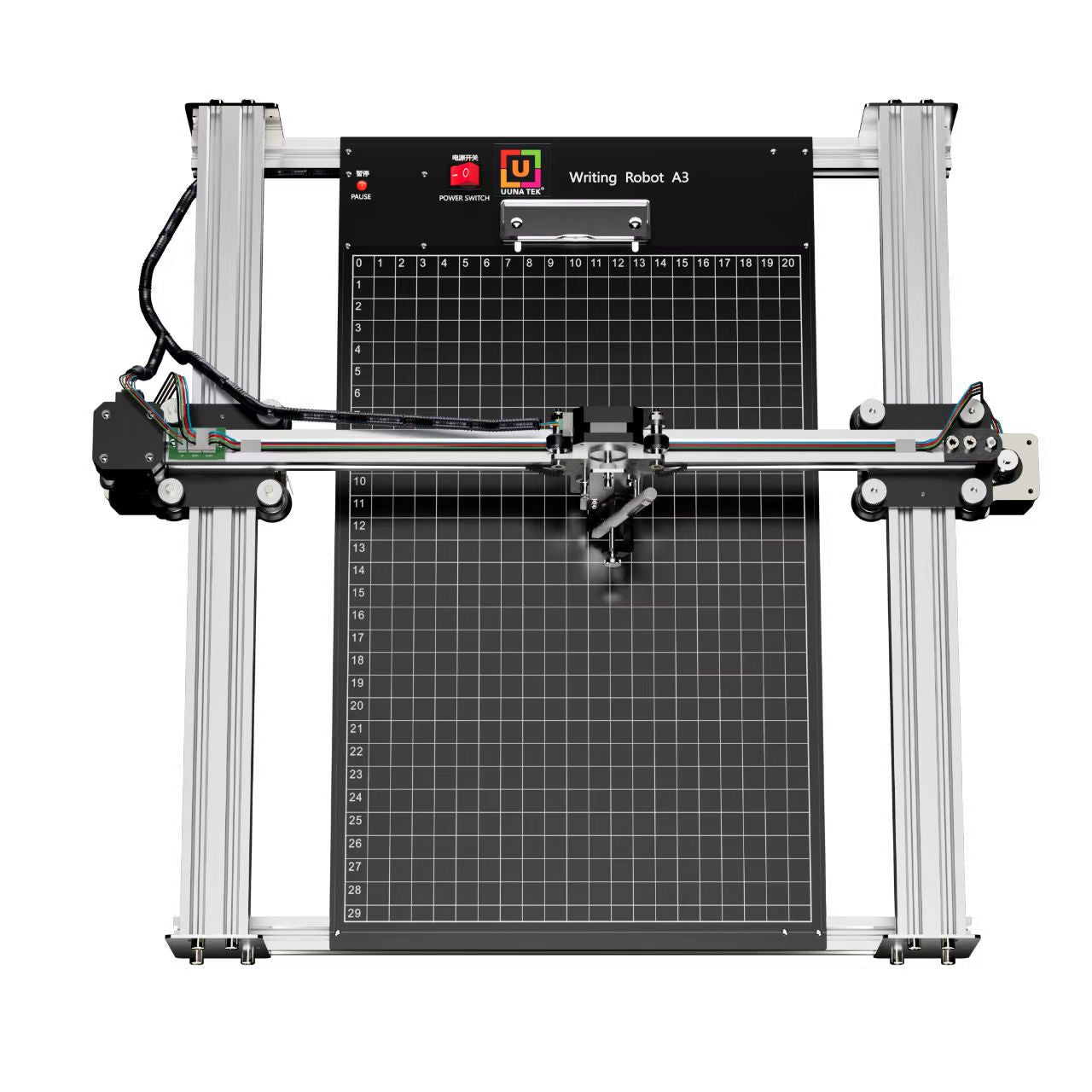

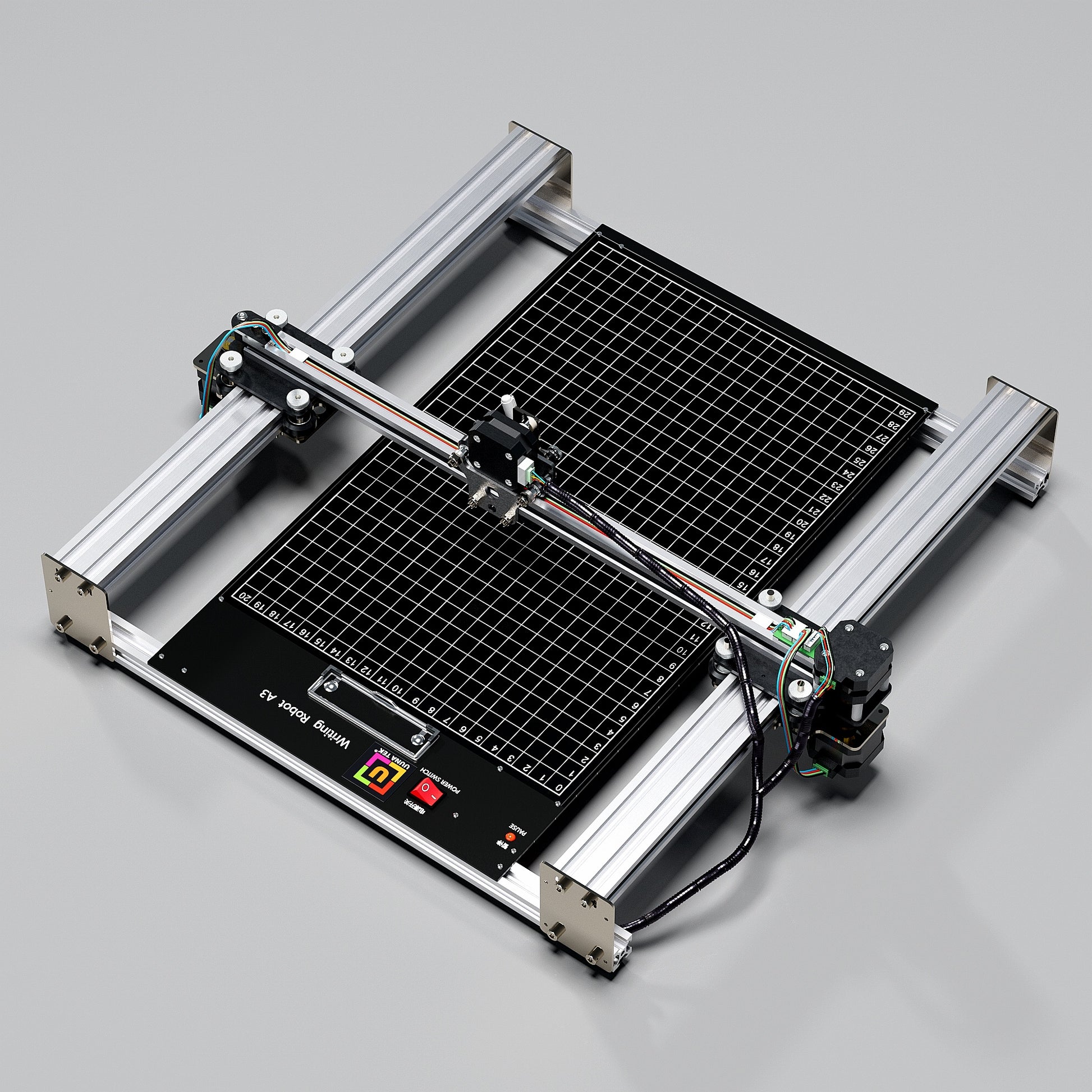

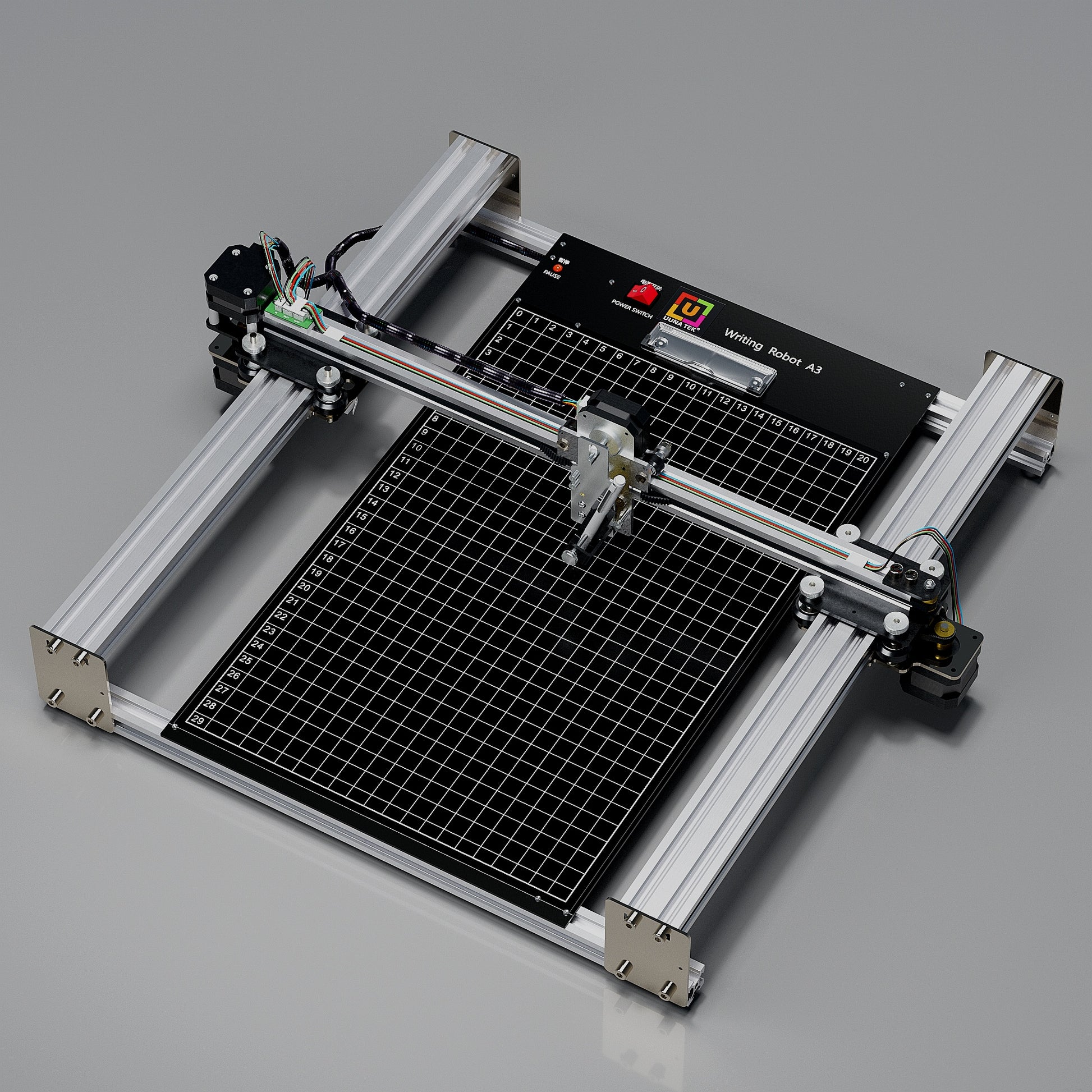

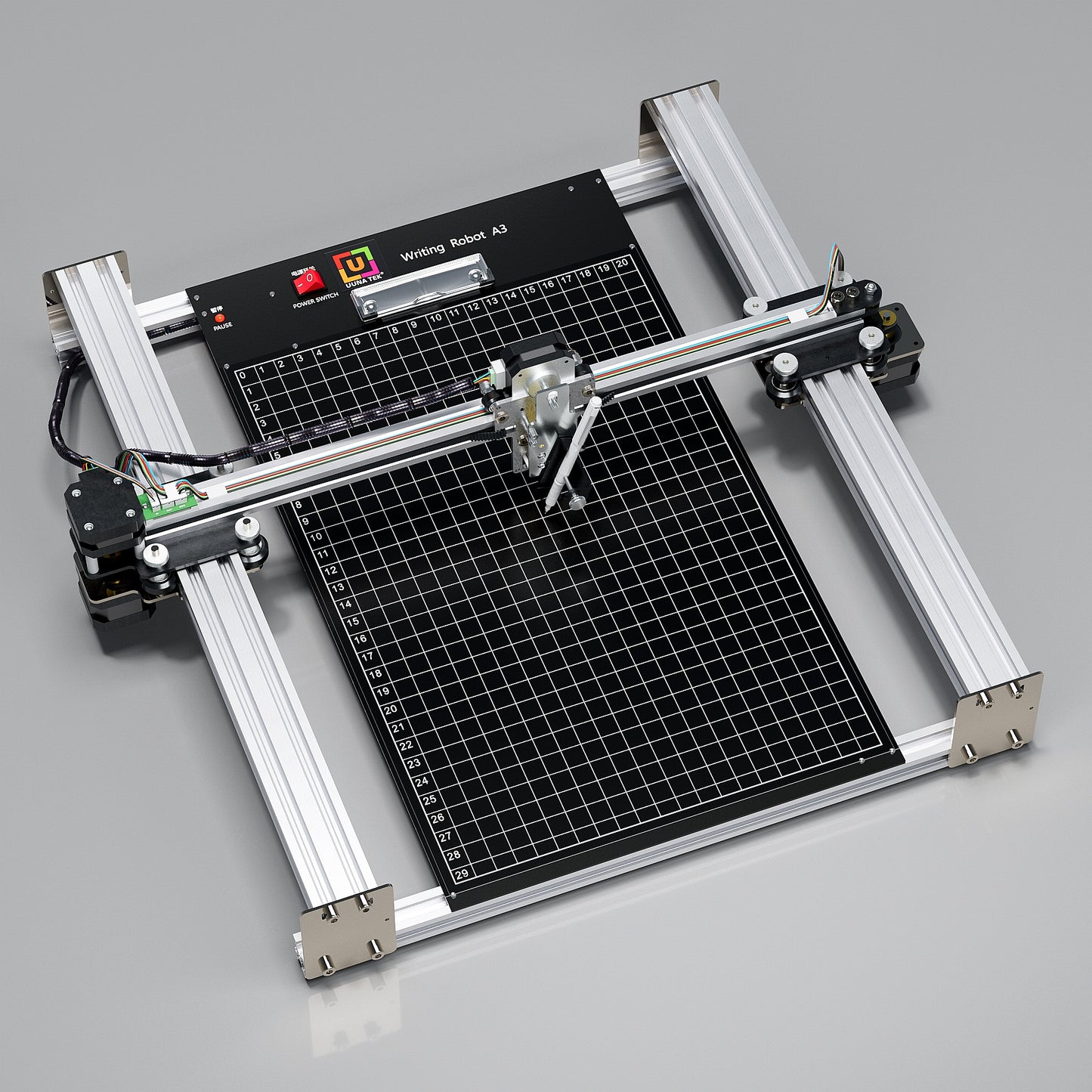

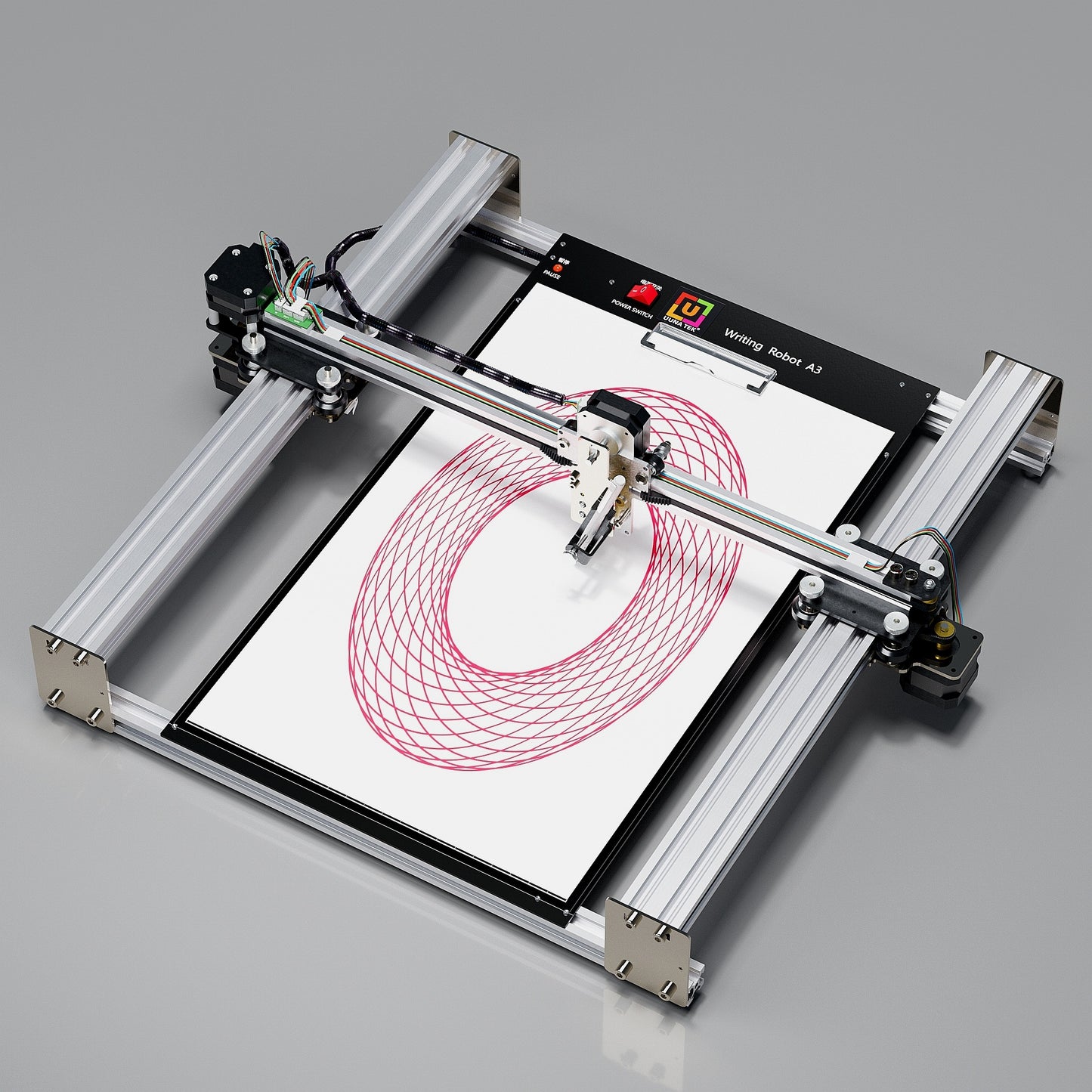

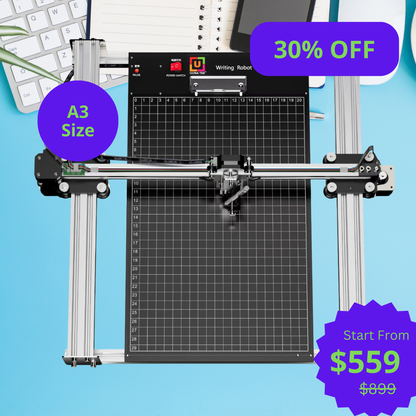

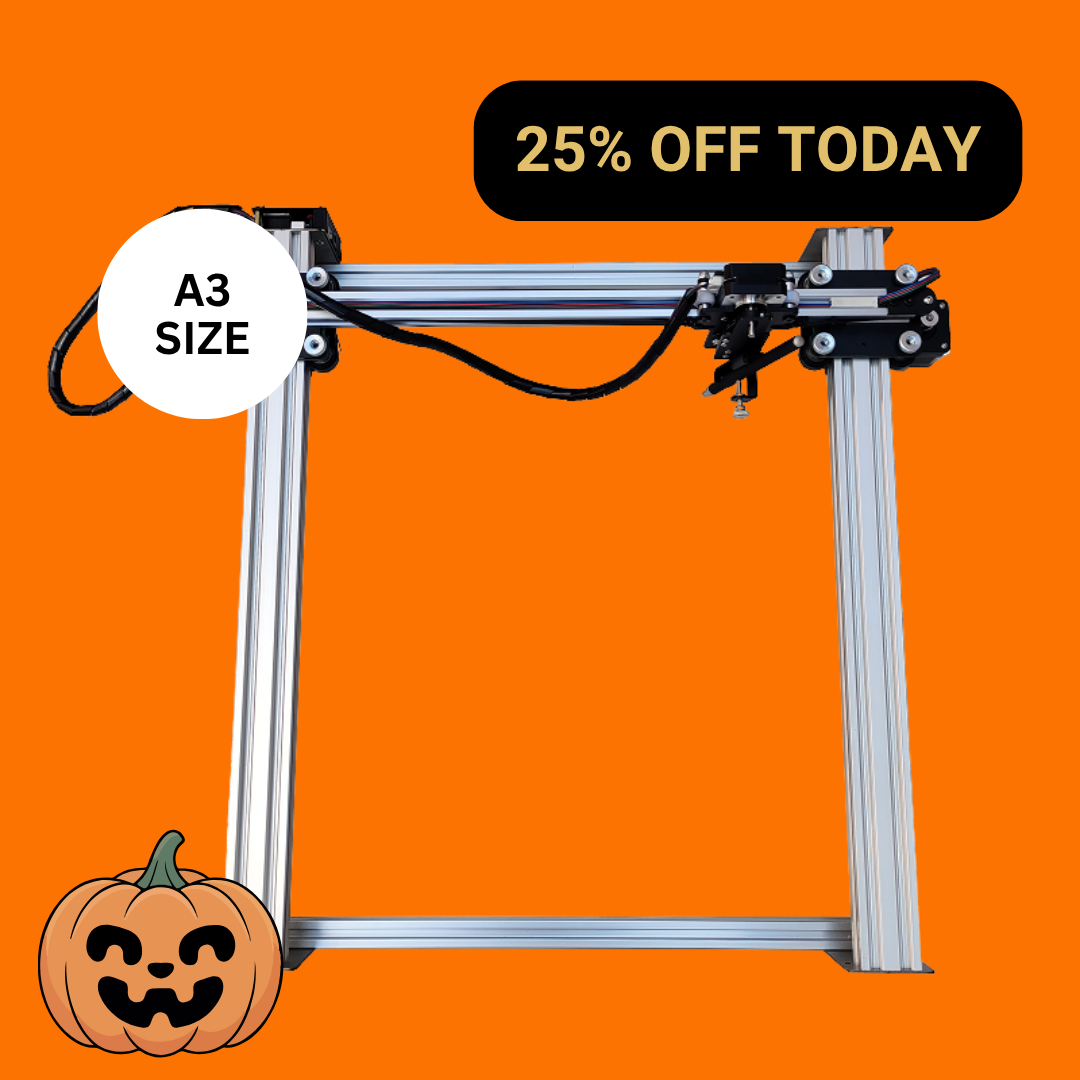

Robot de dessin iDraw H A3, traceur à stylo, machine à dessiner, machine à écrire, machine à signer | UUNA TEK

Name: Robot de dessin iDraw H A3, traceur à stylo, machine à dessiner, machine à écrire, machine à signer | UUNA TEK
Brand: UUNA TEK
SKU: DRW-PEN-PLT-23-H-VRS2-US
Price: 485.95 USD
Availability: InStock

€485,95 EUR

~~€693,95 EUR~~ €485,95 EUR

En vente Épuisé

Frais d'expédition calculés à l'étape de paiement.

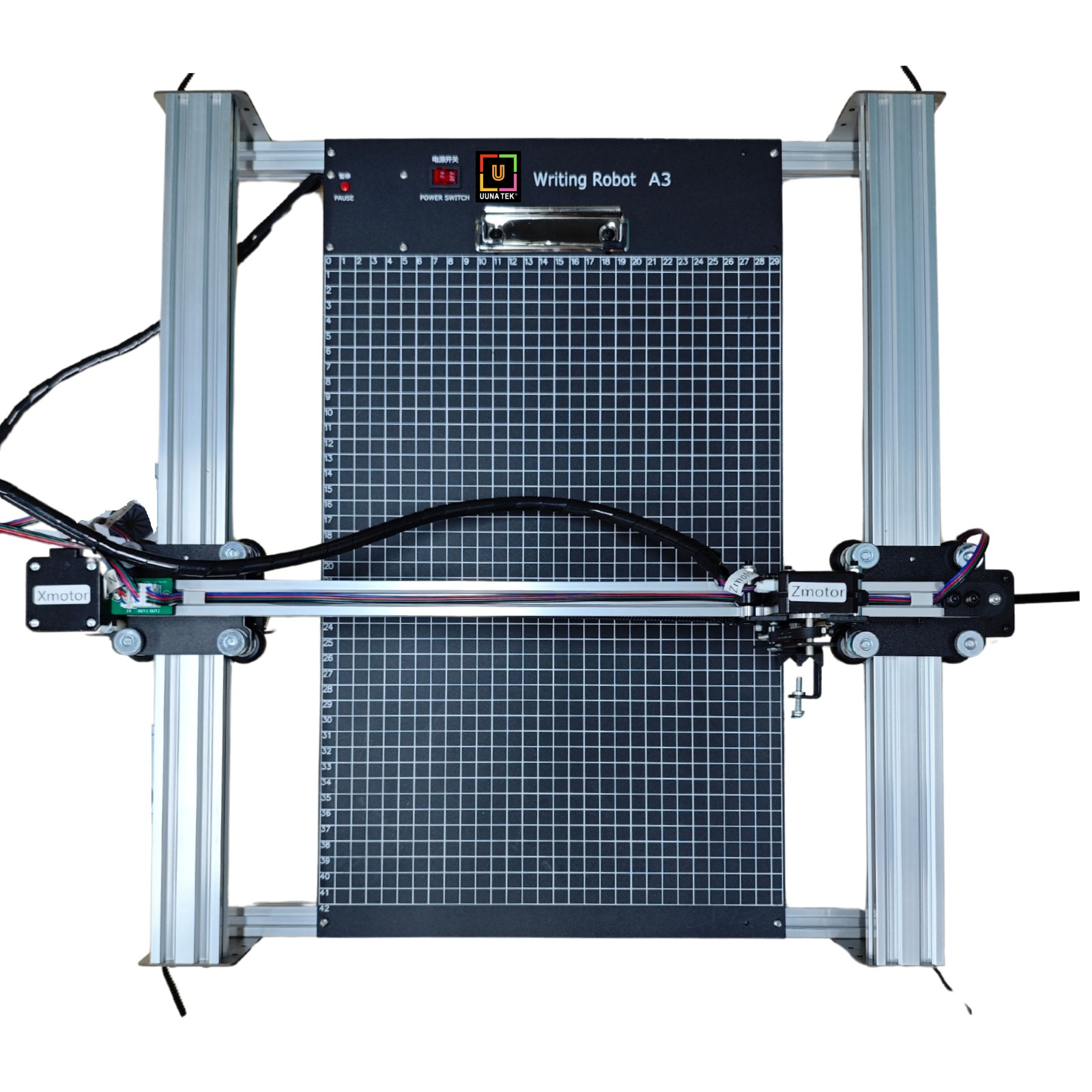

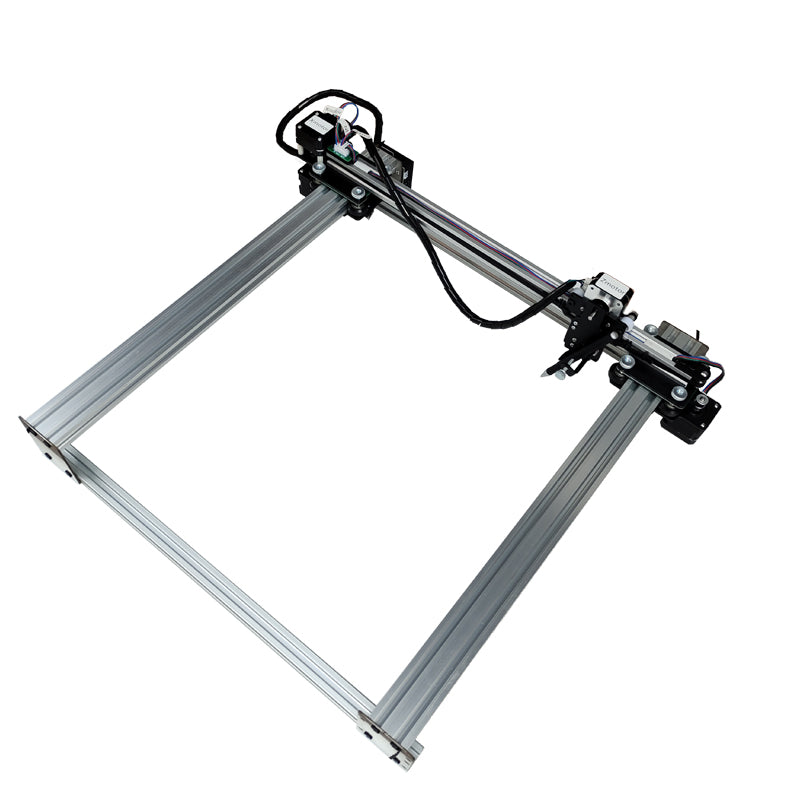

Style Format A3 sans plaque de base Format A3 avec plaque de base

Prise US UK EU AU Autres

Size A3 Size (16.5 x 11.7 inch)

Variantes de produits

Quantité

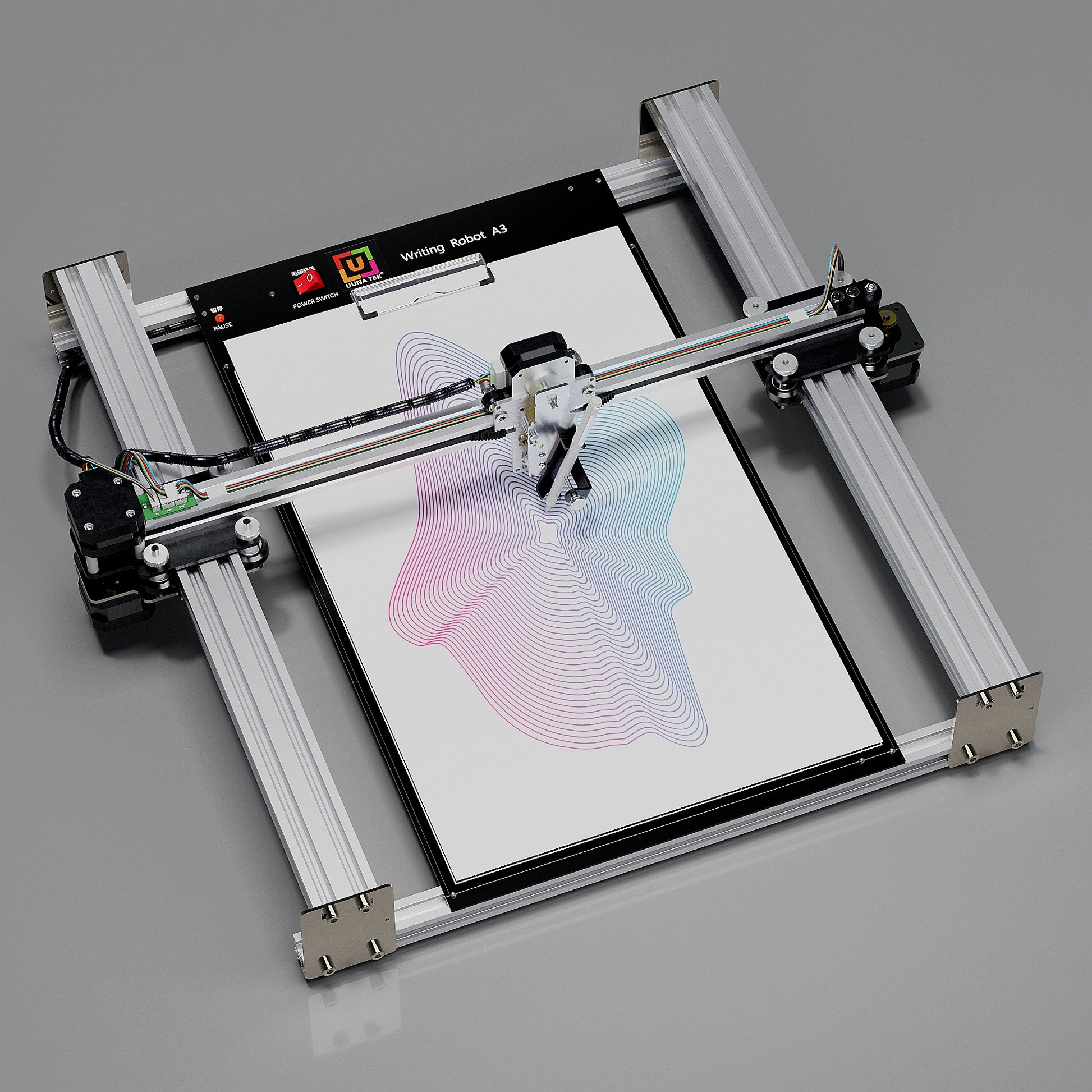

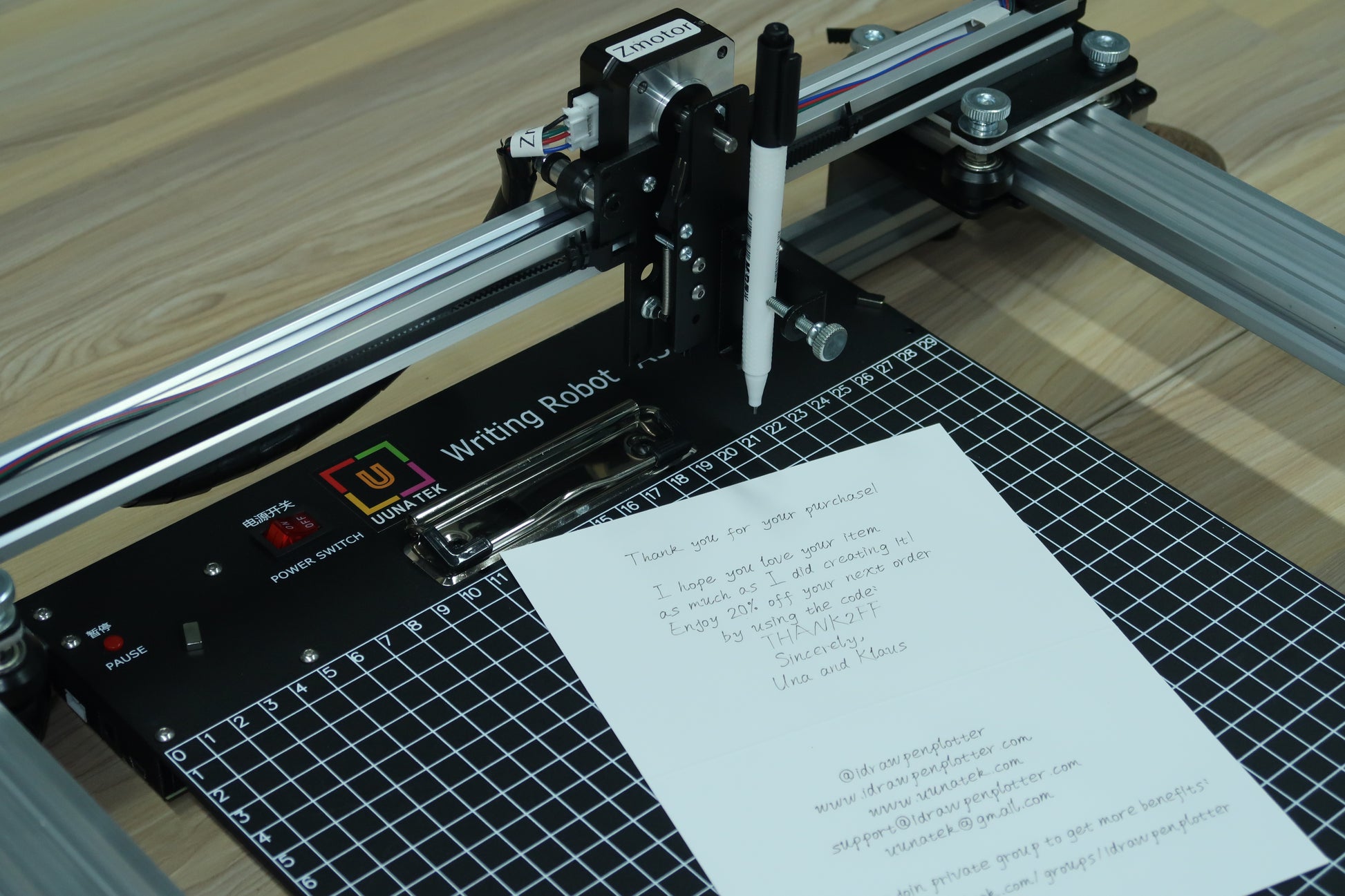

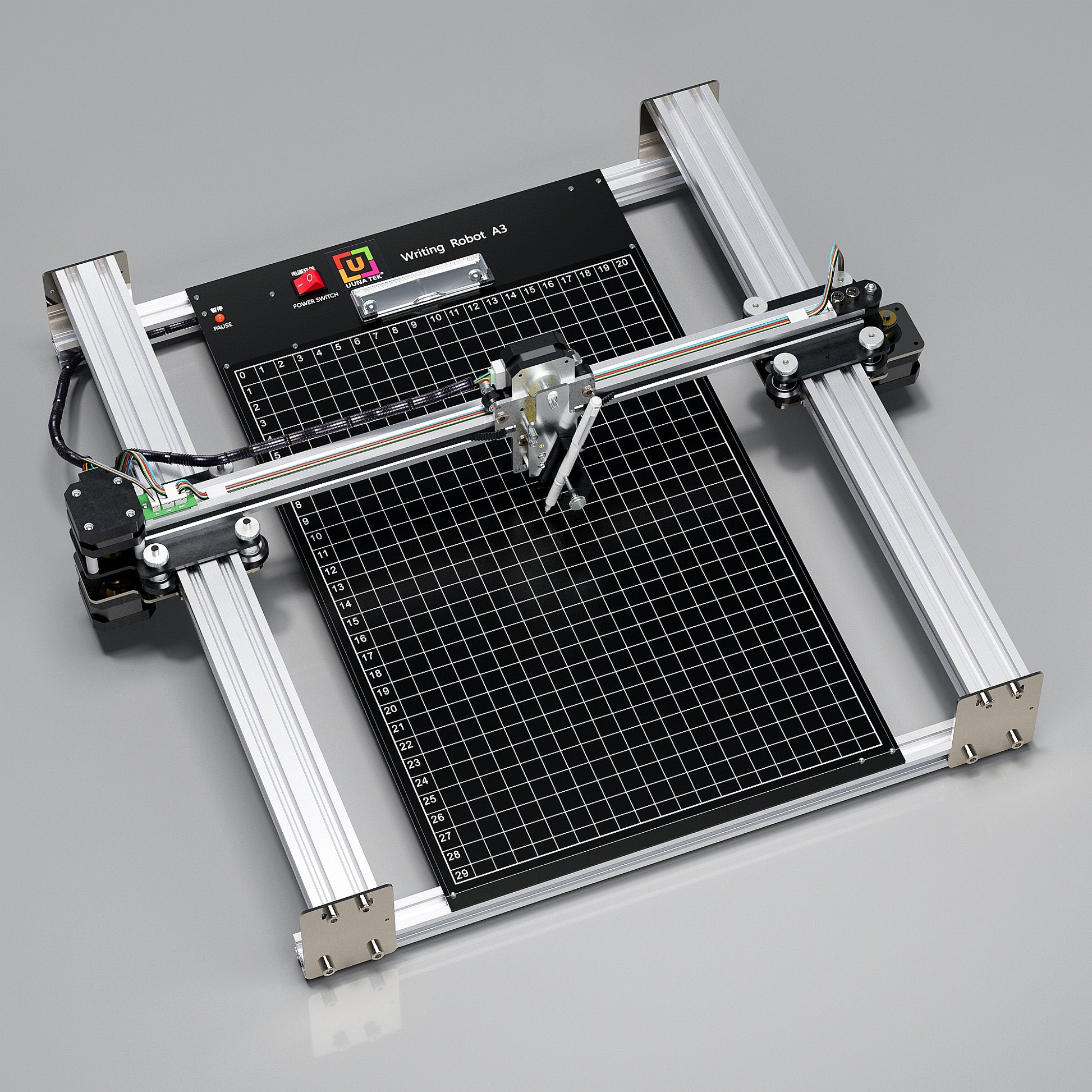

Boostez vos projets créatifs avec le robot de dessin iDraw H A3, traceur à stylo, machine à dessiner, machine à écrire et machine à signer | UUNA TEK, conçu pour établir de nouvelles normes en matière de précision et de rapidité. Se dévoilant comme la machine d'écriture manuscrite la plus rapide au monde, elle affiche une vitesse impressionnante de 300 % supérieure à celle de ses concurrentes, ce qui en fait le choix idéal des artistes, des professionnels et des passionnés en quête de performances inégalées.

Afficher tous les détails

Caractéristiques principales

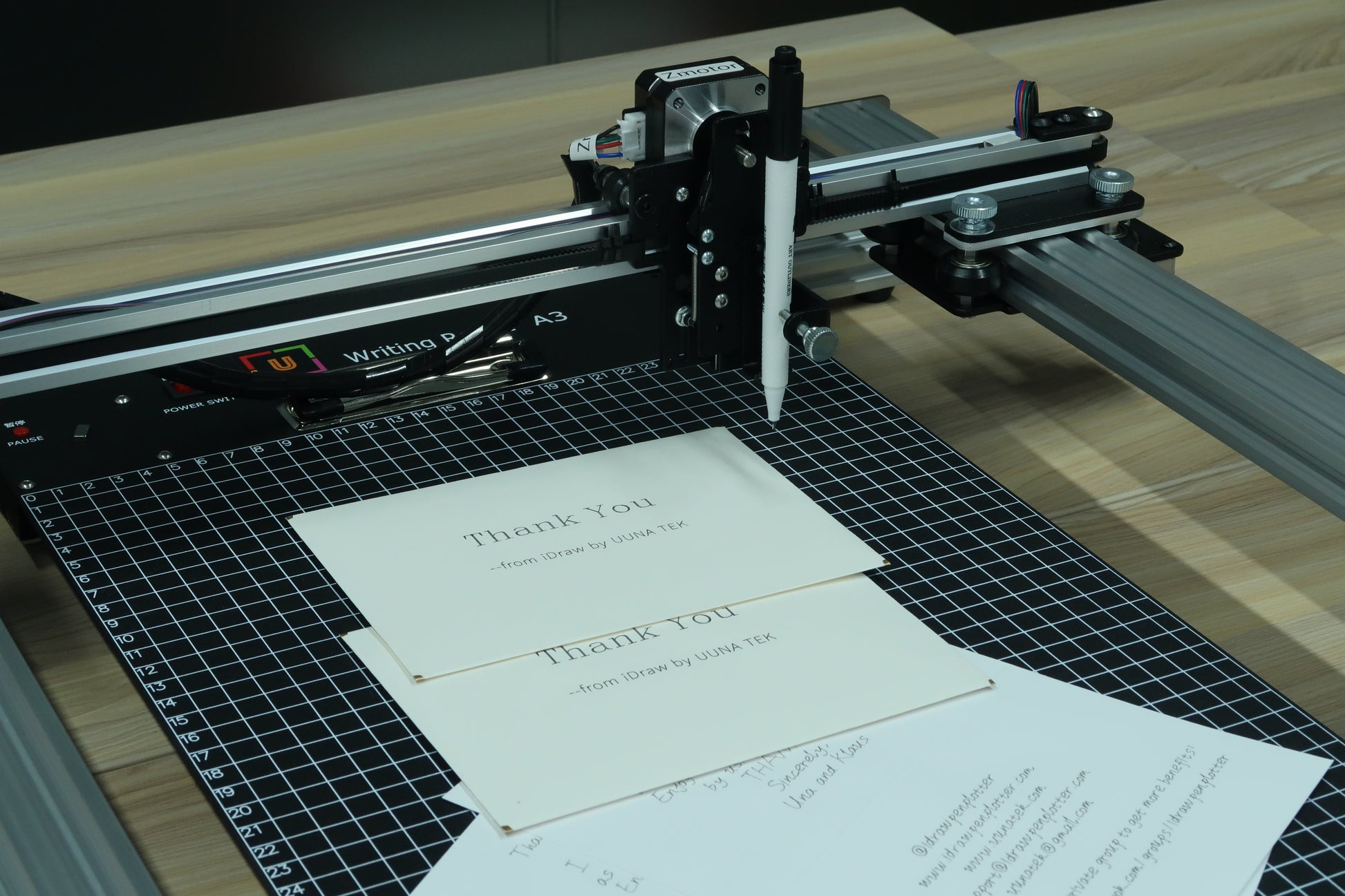

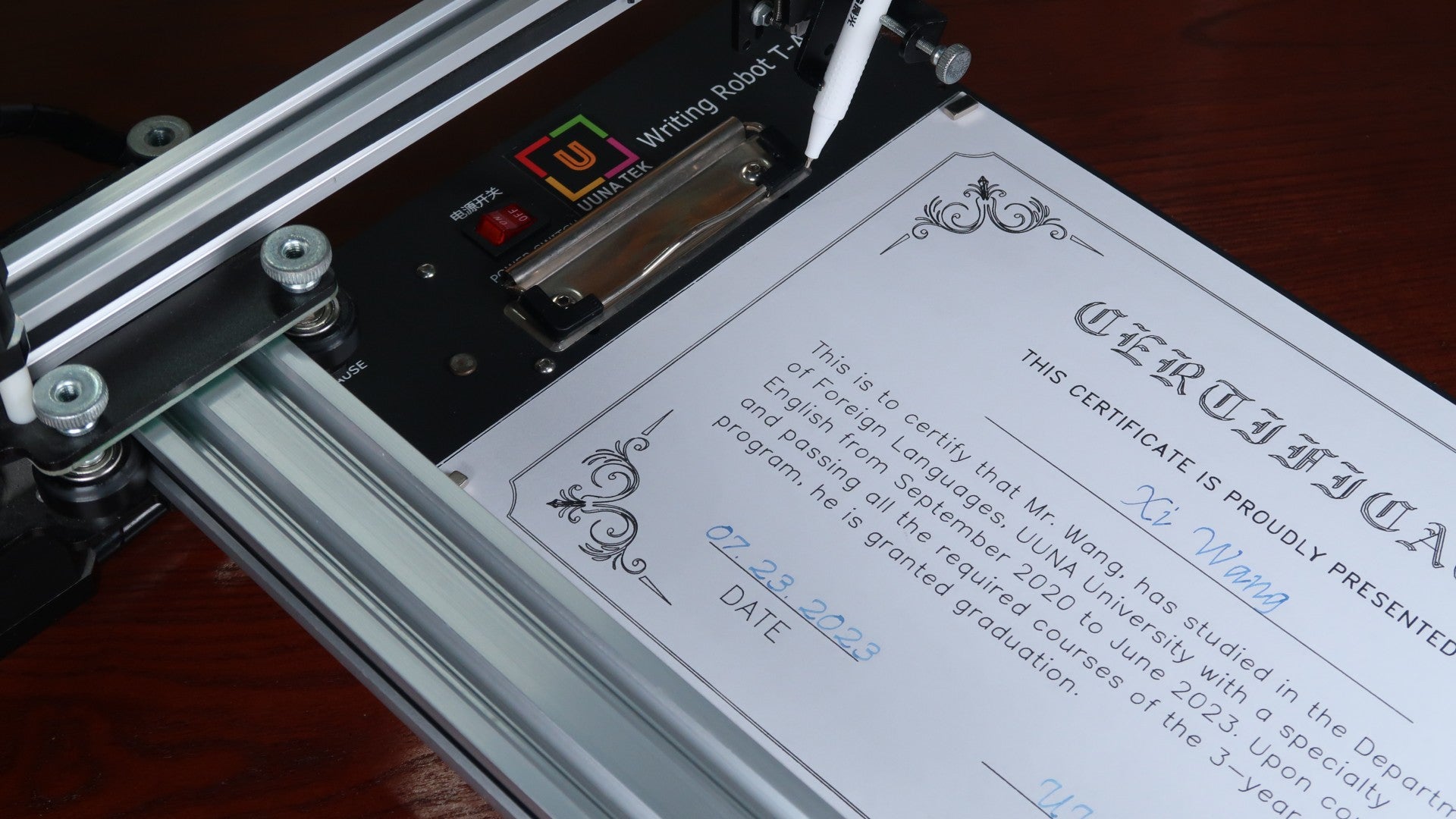

Écriture en masse sans effort avec fusion d'e-mails et prise en charge des polices Hershey
Tous les traceurs à stylet UUNA TEK iDraw prennent en charge la fusion par e-mail pour l'écriture groupée de lettres, d'enveloppes, de cartes et d'invitations. Utilisez les polices Hershey pour une écriture manuscrite naturelle.
Vitesse inégalée - 3 fois plus rapide que les autres
UUNA TEK H Version redéfinit le jeu avec une vitesse d'écriture allant jusqu'à 12 000 MM/MIN, le plaçant bien en avance sur la concurrence.
Technologie de pointe
Alimenté par la carte mère Drawcore V2.0 et équipé du firmware de compatibilité GRBL, il représente le summum de l'innovation.
La précision redéfinie
Obtenez une précision mécanique méticuleuse avec une résolution minimale de 0,01 mm pour les axes Y et X, garantissant que vos créations sont exactes dans les moindres détails.
Gravure laser polyvalente
Choisissez parmi des têtes laser d'une puissance de 500 mW à 15 W, vous permettant de graver divers matériaux, du bois et du plastique au cuir et au papier.
Contrôle intuitif
Gérez de manière transparente votre consommation d'énergie, votre vitesse de gravure et vos formats d'entrée avec les modules complémentaires de contrôle UUNA TEK 2.0.
Connectivité conviviale
Connectez-vous via USB ou Bluetooth, offrant une flexibilité pour différents systèmes d'exploitation, notamment Windows 7/8/10, Mac OS et Linux.

Spécification

1. Carte mère : Drawcore V2.0
2. Micrologiciel : Compatibilité GRBL
3. Modules complémentaires : Contrôle UUNA TEK 2.0

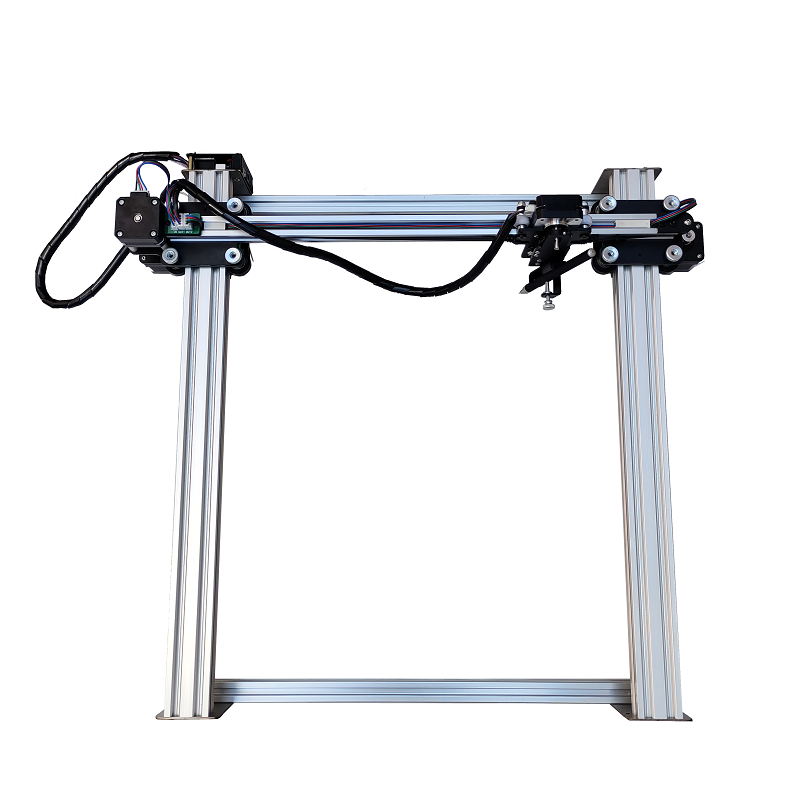

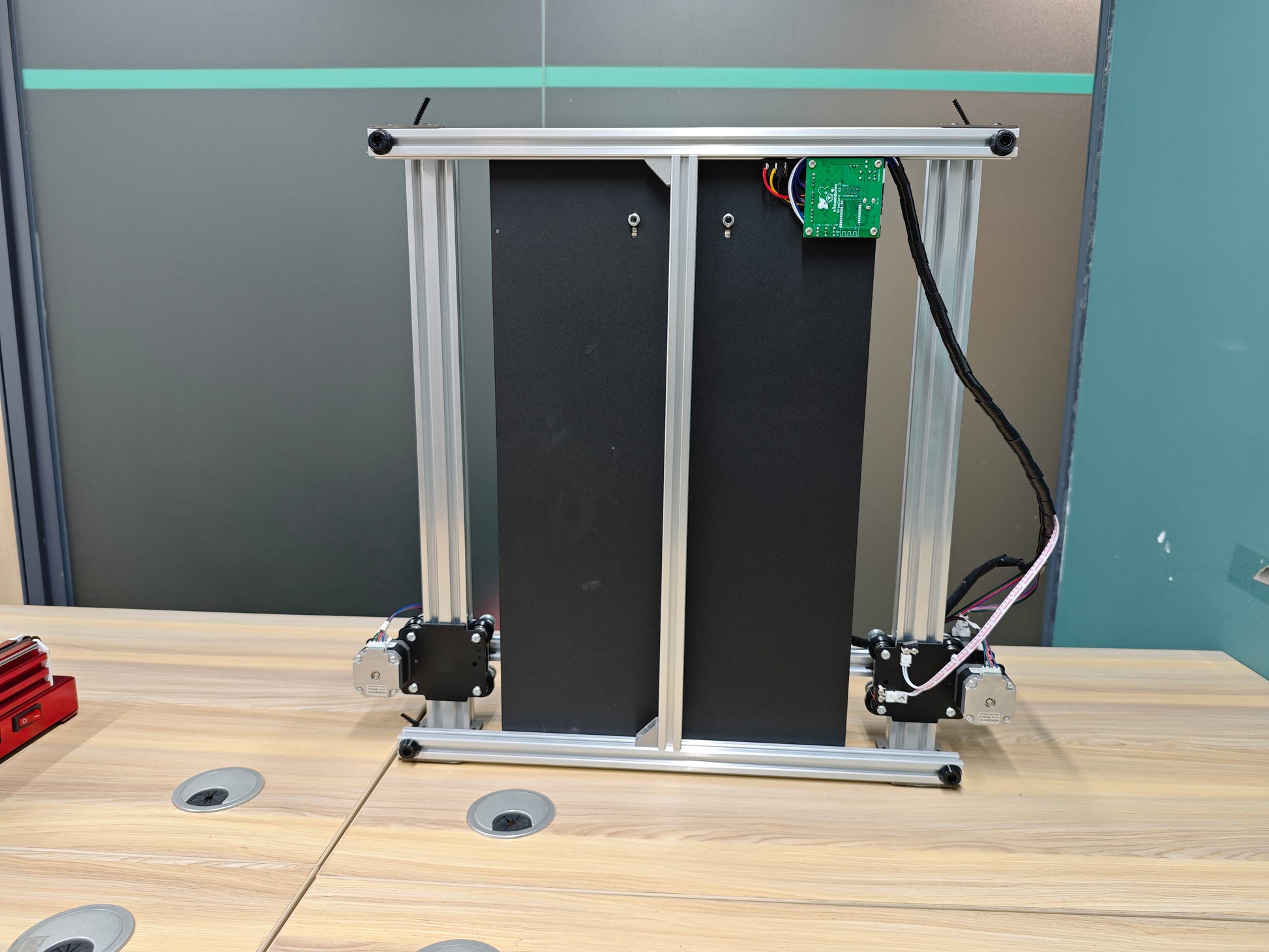

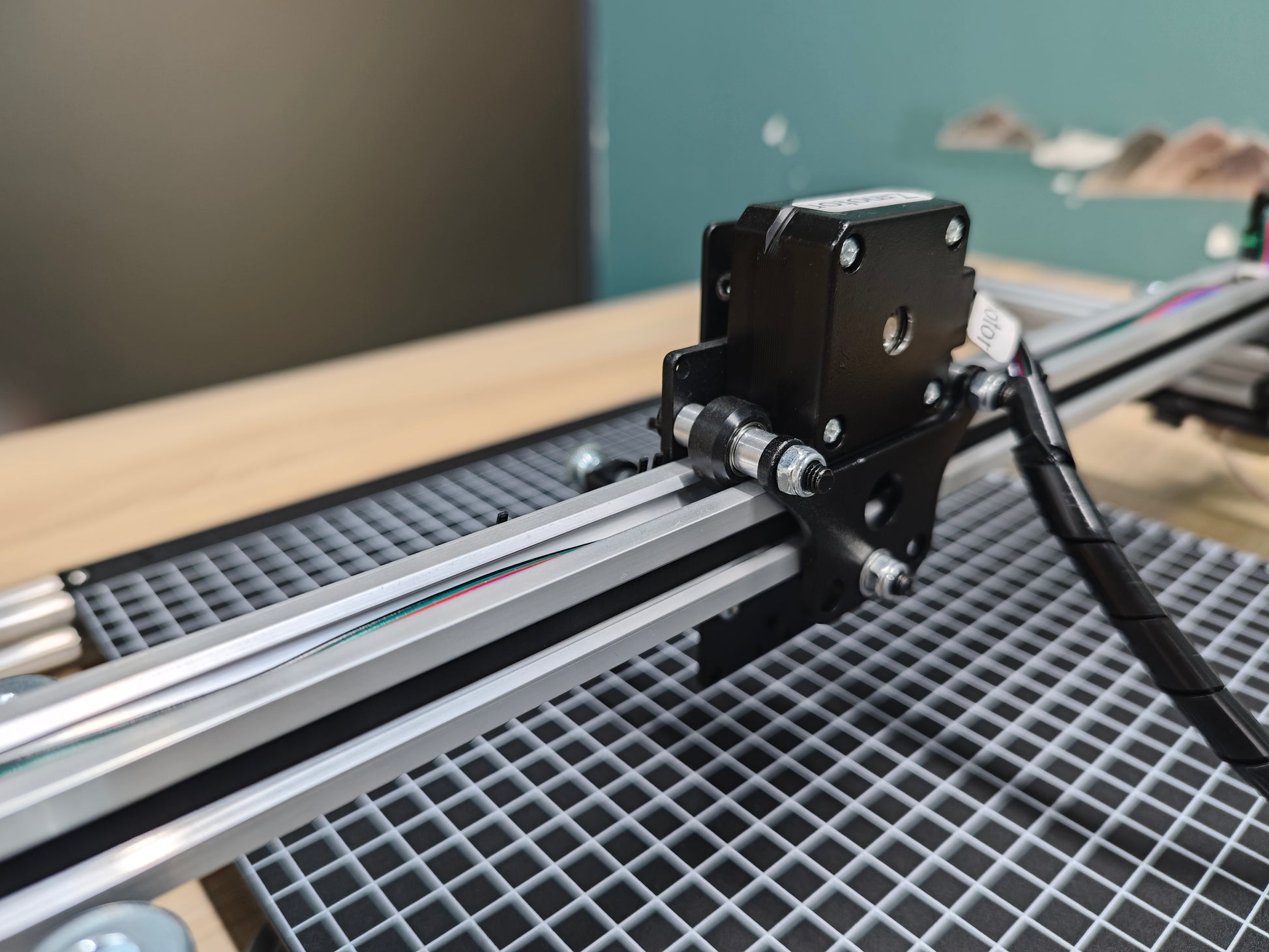

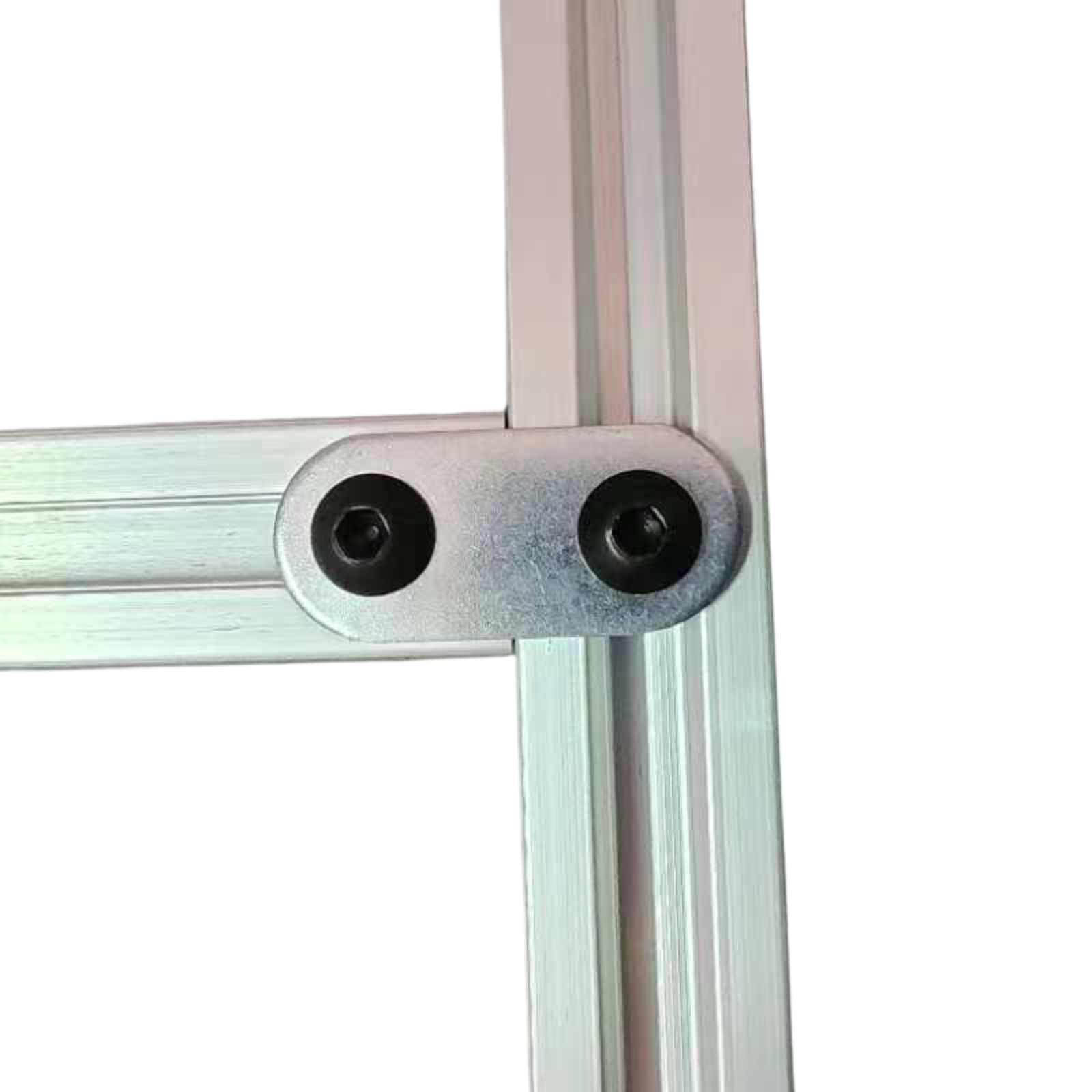

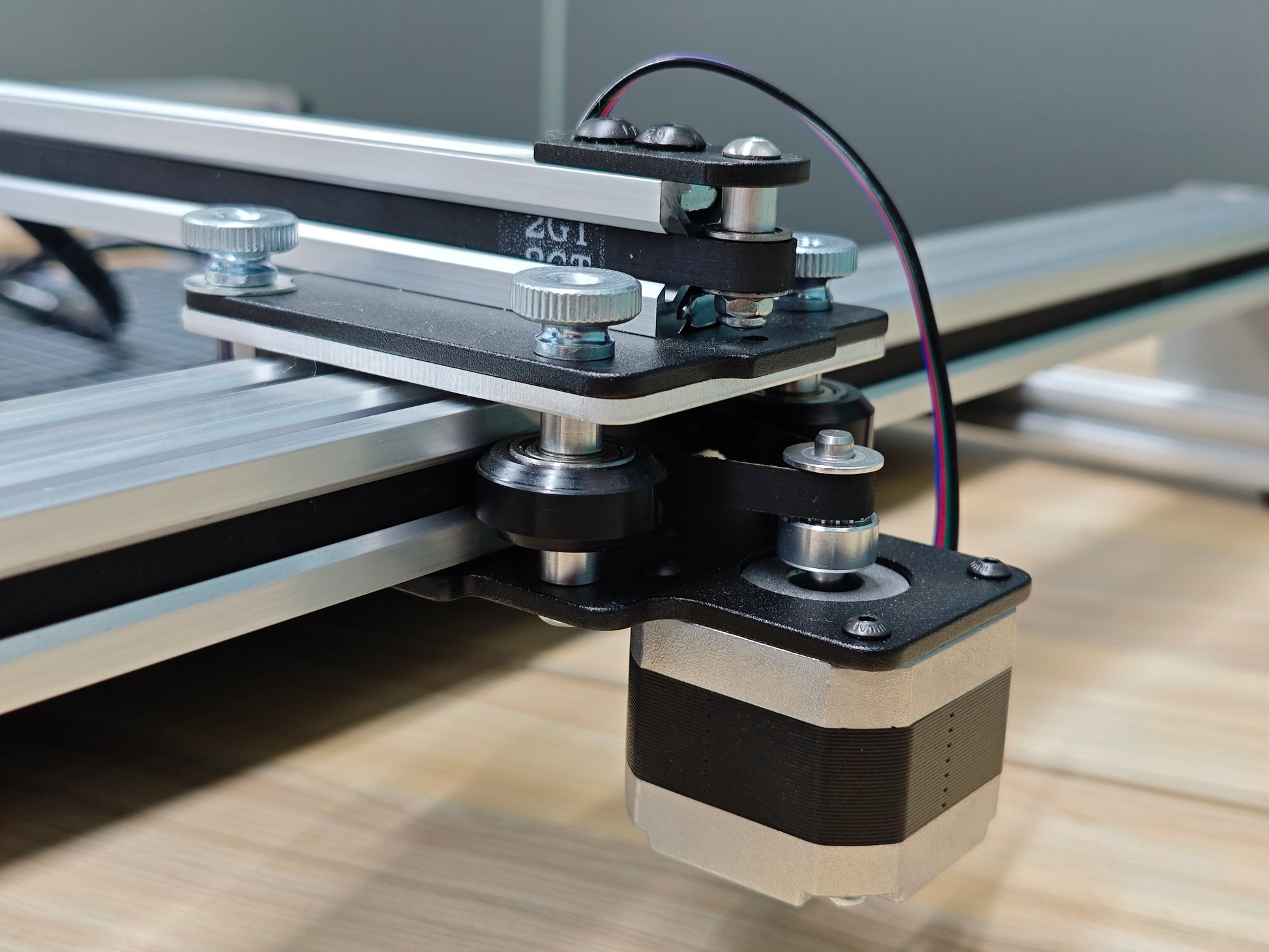

4. Matériaux du cadre : Profilé en aluminium + Plaque d’acier
5. Zone de travail : 420 x 297 mm

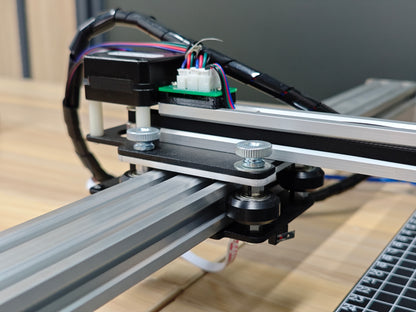

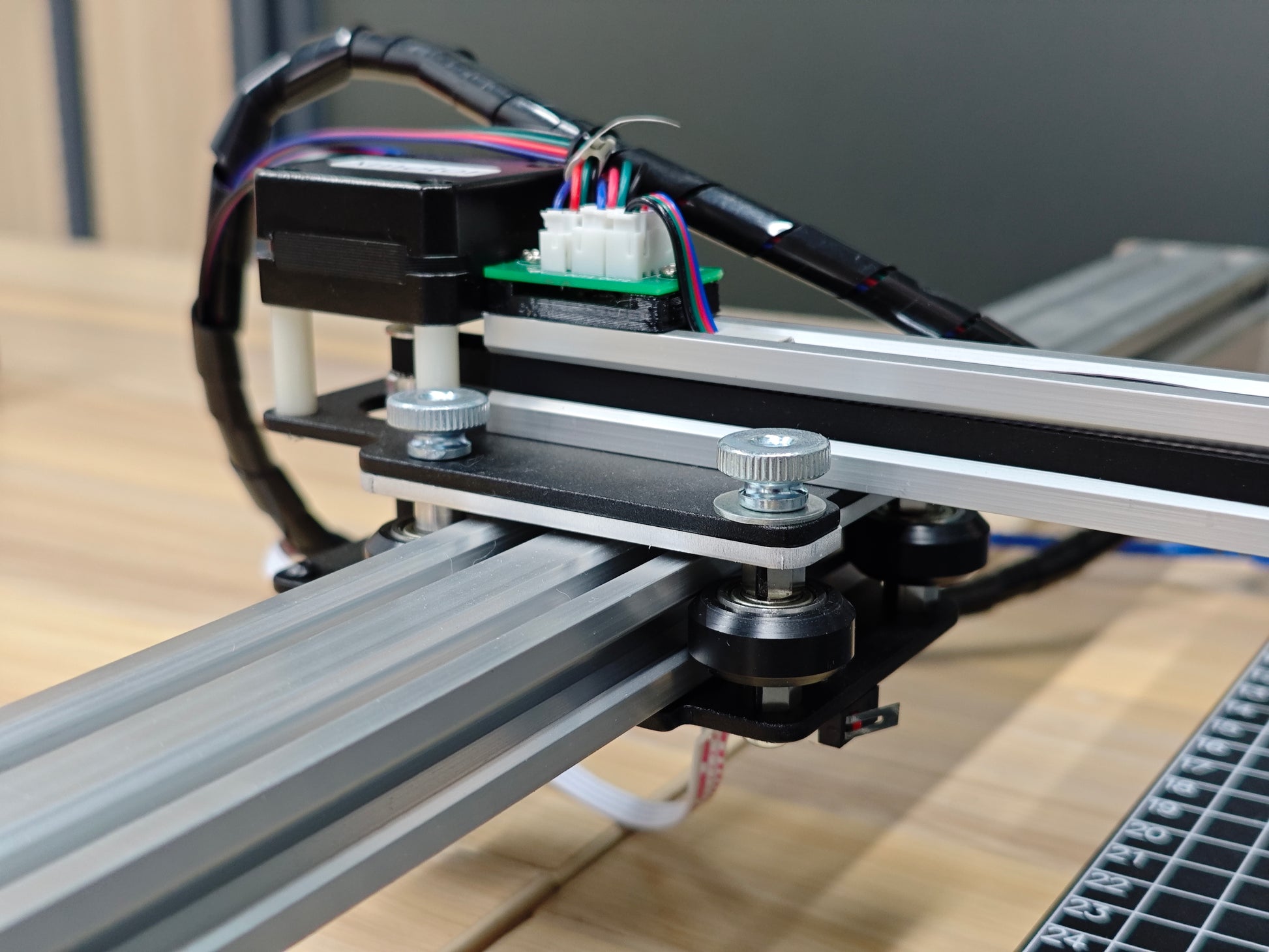

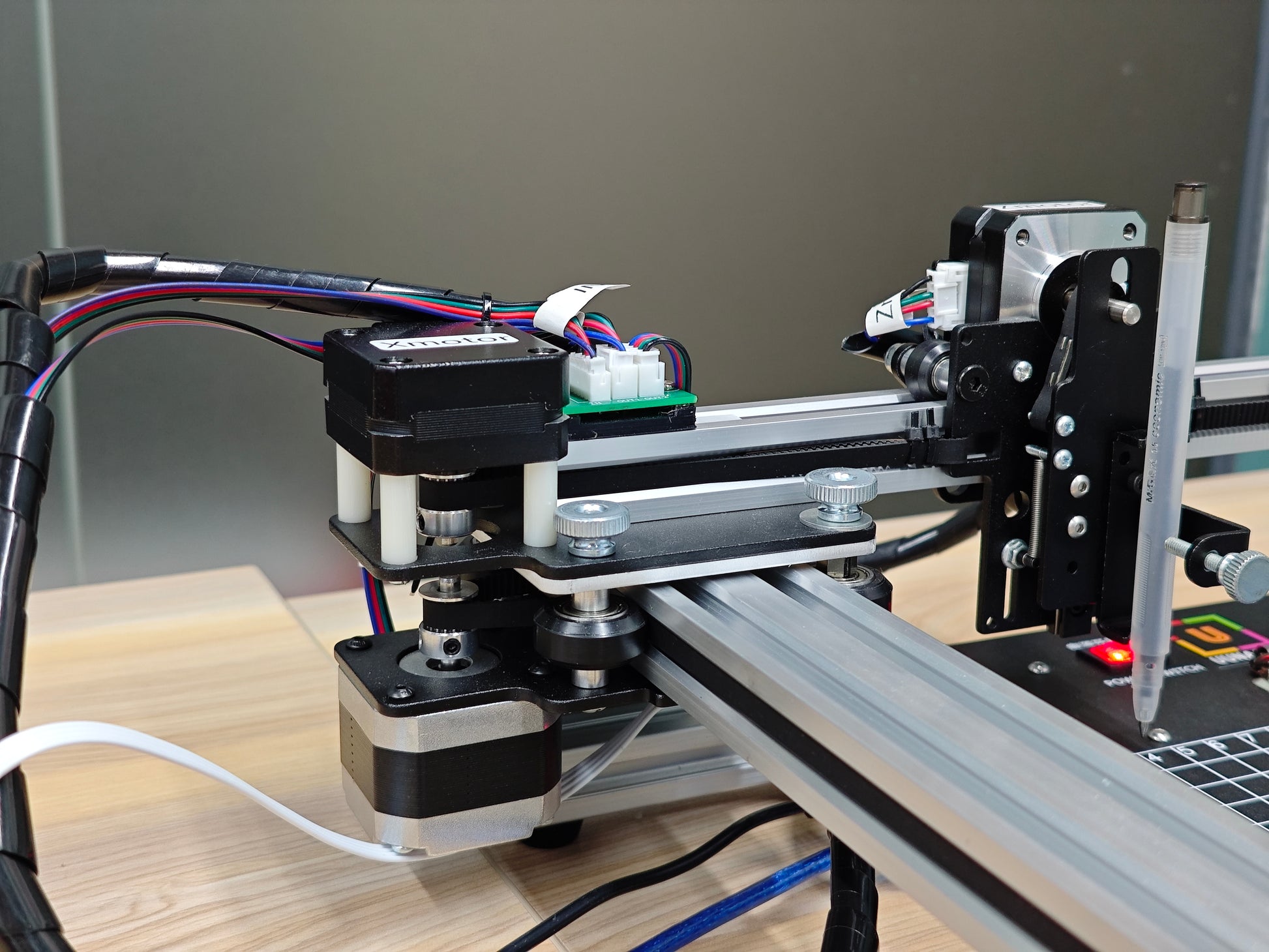

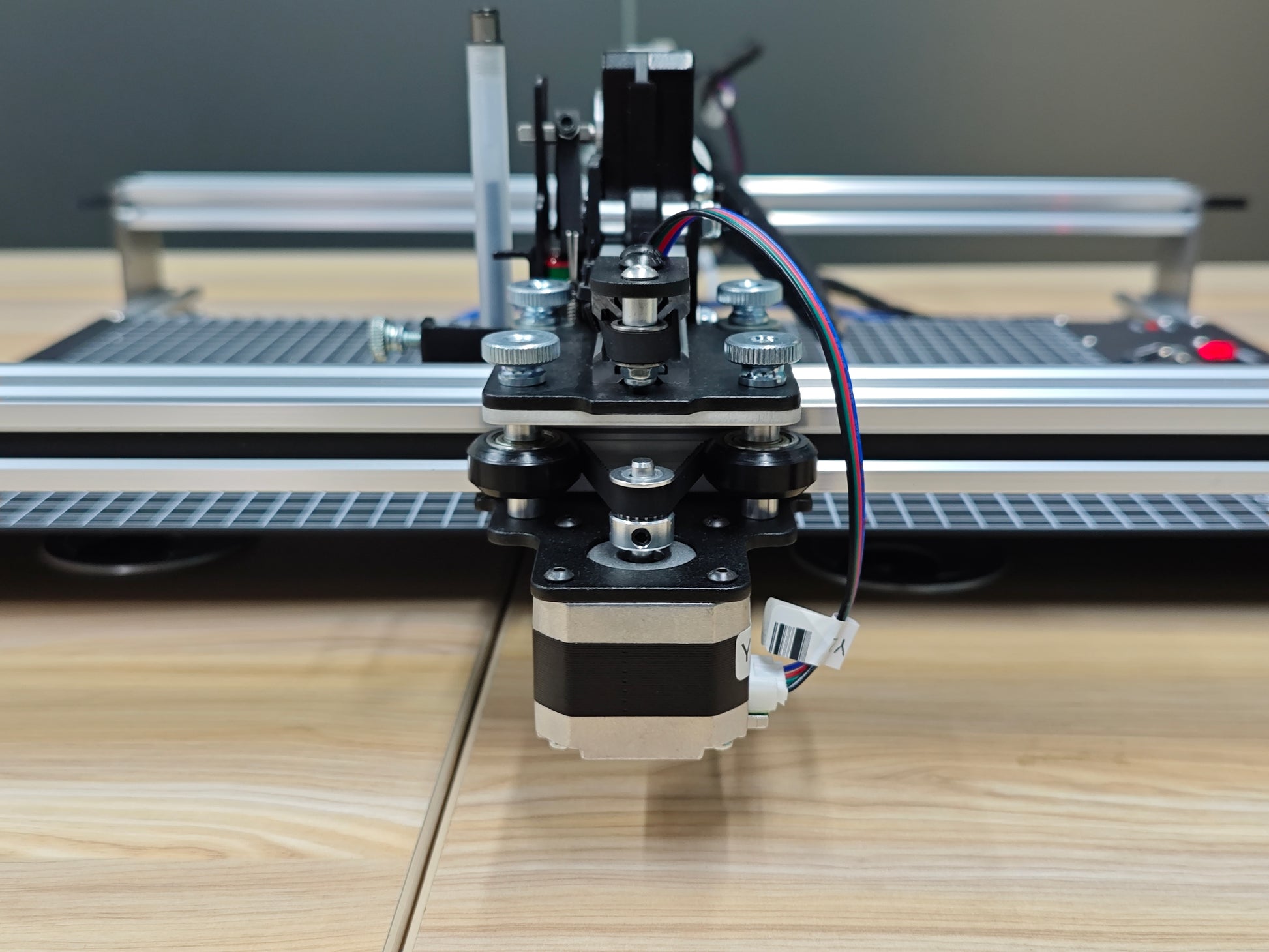

6. Moteurs : 4 x 42 moteurs pas à pas
7. Précision mécanique : Y : 0,01 mm, X : 0,01 mm
8. Puissance laser : 500 mW/1 600 mW/2 500 mW
9. Zone de gravure : 420 x 297 mm
10. Longueur d’onde : 445 ± 5 nm
11. Mise au point : Mise au point fixe
12. Mode de contrôle : PWM
13. Puissance : S0-S1 000
14. Vitesse de gravure : 0-5 000 mm/min
15. Vitesse d’écriture : 0-12 000 mm/min
16. Débit en bauds : 115 200 - 921 600 (par défaut : 115 200)
17. Formats d’entrée : JPG, JPEG, PNG, BMP, SVG, etc.
18. Tension d’entrée : 110 V-220 V (compatible)
19. Sortie de l’adaptateur secteur : 12 V / 1 A
20. Température de fonctionnement : -20 °C - 50 °C
21. Dimensions : 525 x 570 x 160 mm
22. Poids net : 4-5 kg
23. Interrupteur limité : Y

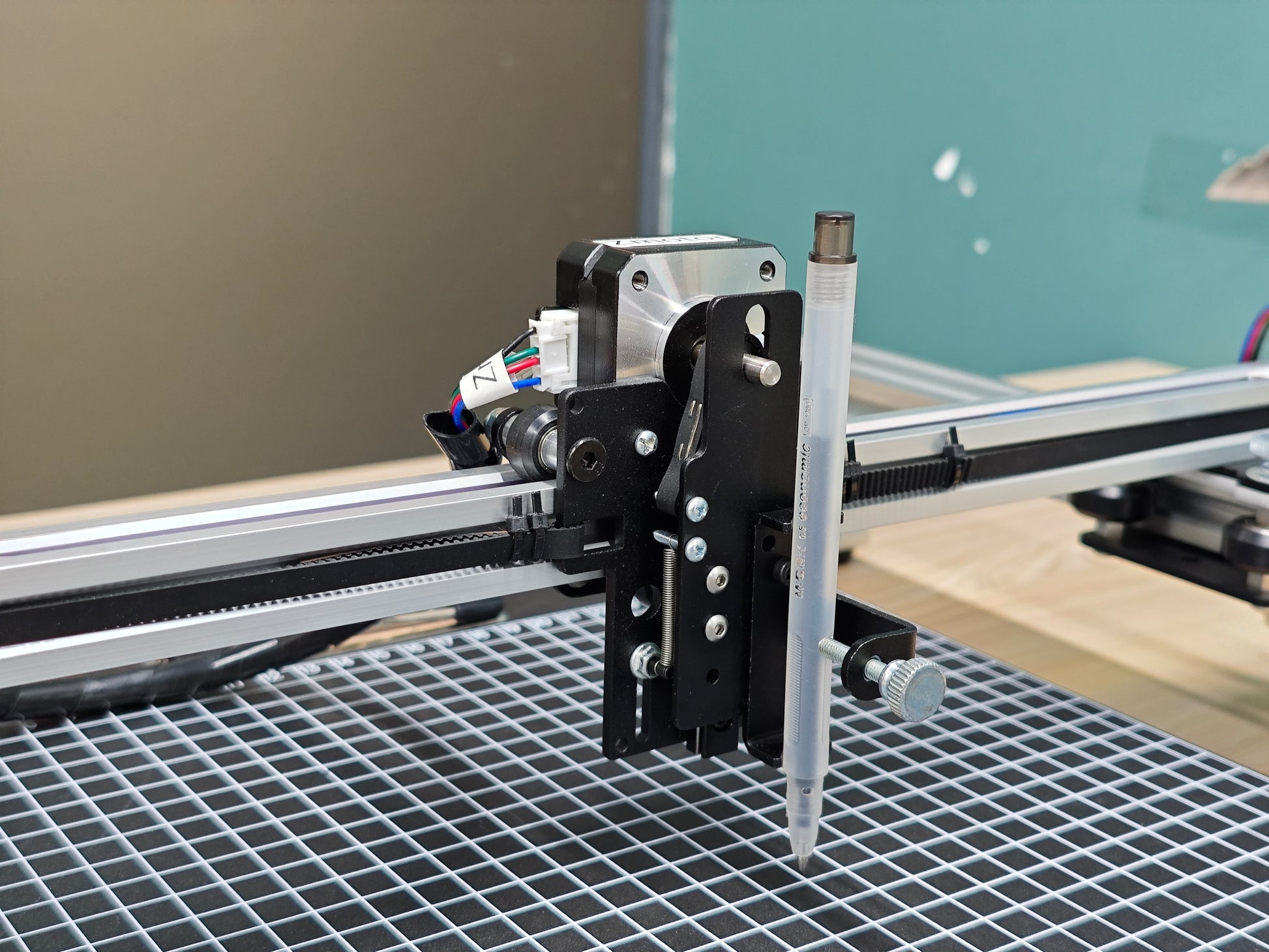

24. Angle réglable du stylet : 70-90 degrés
25. Connectivité : USB, Bluetooth
26. Systèmes d’exploitation et logiciels compatibles : Windows 7/8/10 (Inkscape), Mac OS (Inkscape pour l’écriture et le dessin, Lightburn pour la gravure laser), Linux

Liste de colisage

1 x Traceur à stylet UUNA TEK iDraw H A3

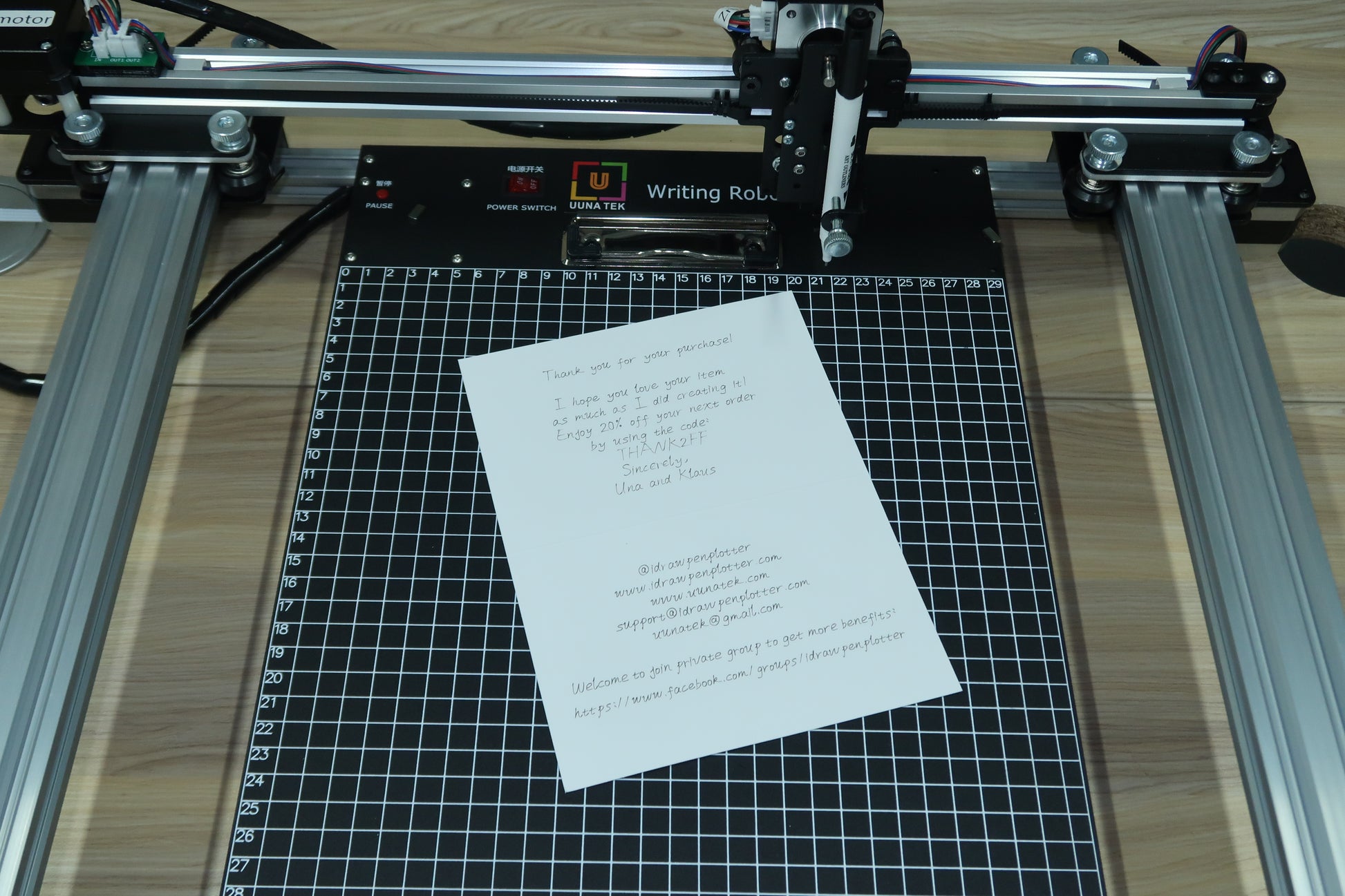

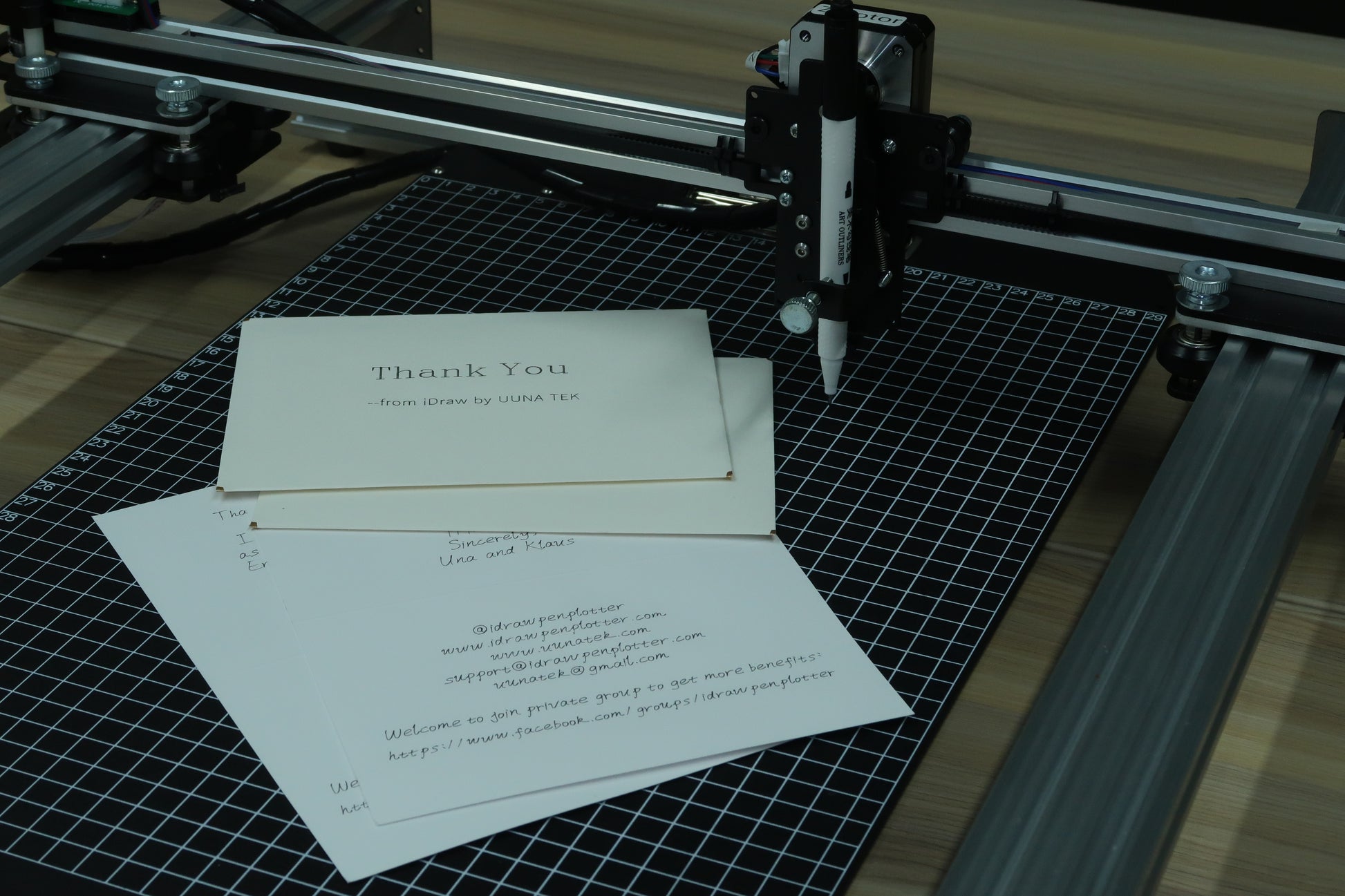

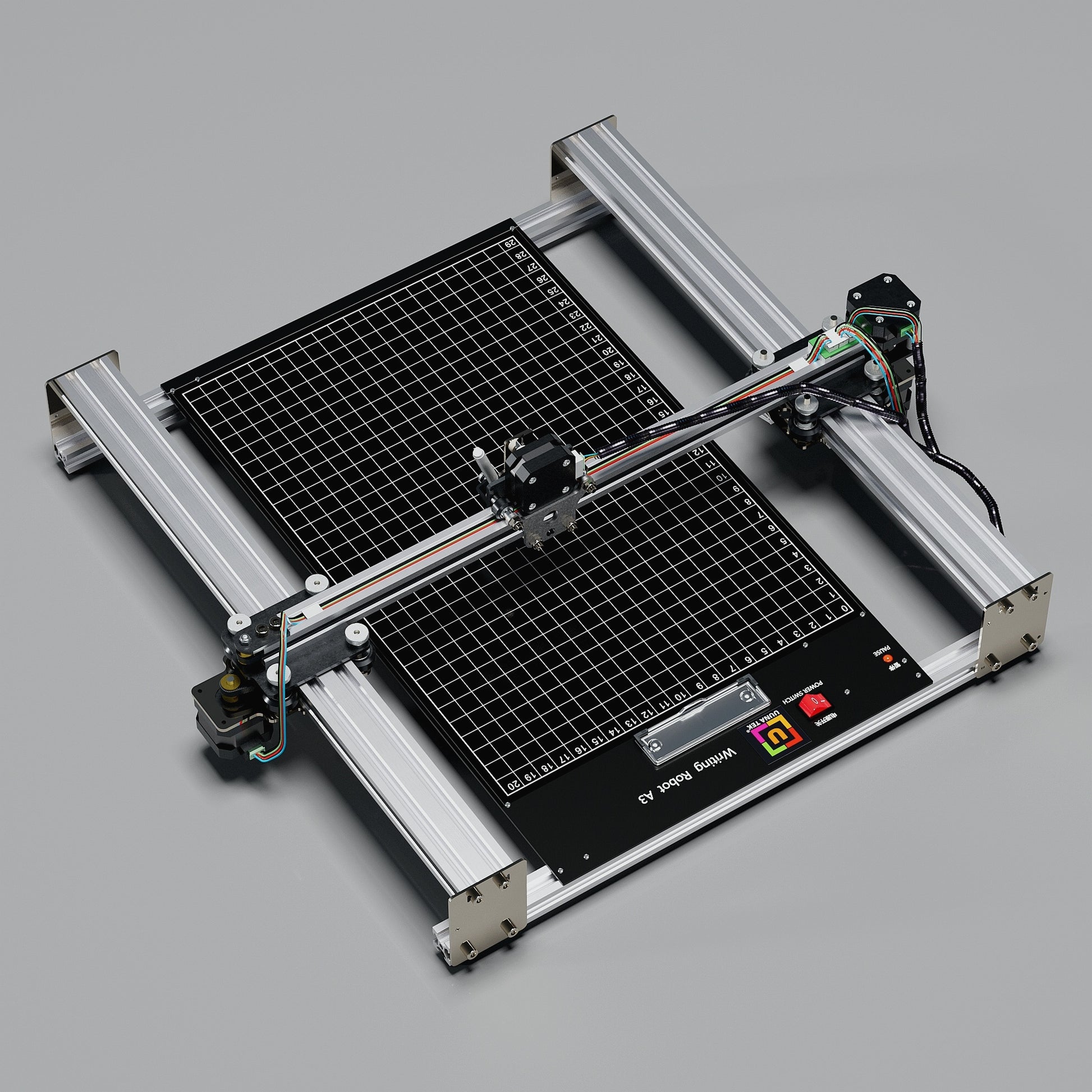

*1 x Plaque de base A3 (en option)
1 x Kit d'outils
1 x Guide de démarrage rapide
1 x Carte de remerciement

Logiciel

Téléchargez le logiciel Inkscape et ses fichiers complets ici >>>.

Vous trouverez le logiciel pour Windows, Mac et Linux, ainsi que le guide d'assemblage du matériel et les détails d'installation du logiciel.

Pour les utilisateurs ayant besoin de fonctions avancées :

1. Pour la sauvegarde du fichier de tracé, veuillez télécharger cette version >>>

2. Pour la fusion d'e-mails,

Windows : veuillez télécharger cette version >>>

Mac ou Linux : veuillez télécharger cette version >>>

3. Pour la fonction laser, veuillez télécharger cette version >>>

4. Que faire si j'ai des bases en programmation et que je souhaite ajuster les paramètres d'origine pour contourner la limitation de vitesse ? Veuillez télécharger cette version >>>

Tutoriels

Pour le traceur à stylet UUNA TEK 1.0, veuillez consulter les tutoriels vidéo ici >>>

Pour le traceur à stylet UUNA TEK 2.0, veuillez consulter les tutoriels vidéo ici >>>

Pour le traceur à stylet UUNA TEK H, veuillez consulter les tutoriels vidéo ici >>>

Pour le logiciel, veuillez consulter la vidéo ici >>>

Pour la fonction laser, veuillez consulter les tutoriels vidéo ici >>>

Politiques

Politique d'expédition : Toutes les commandes seront traitées sous 48 heures ouvrées. Tous les colis seront expédiés par DHL/UPS/USPS depuis nos entrepôts chinois ou Amazon. Comptez 5 à 7 jours ouvrés pour arriver à destination. Attention : retard pendant les soldes. Consultez la politique complète ici >>>

Politique de retour : Nous offrons une garantie d'un an sur tous les produits. Retours et remboursements gratuits uniquement en cas de problème de qualité ou de dommage pendant la livraison. Contactez-nous à l'adresse support@uunatek.com avant tout retour. Consultez la politique complète ici >>>

iDraw H vs iDraw H SE – Comparison Table
Feature	iDraw H	iDraw H SE
Motherboard	Drawcore V2.0	Drawcore V3.0
Firmware	GRBL Compatible	GRBL Compatible
Software Support	Inkscape Writing, Inkscape Drawing, Lightburn for Laser	Full AxiDraw Functions + Python API + CLI
Connectivity	USB, Bluetooth	USB
Working Area	420 × 297 mm (A3); A2/A1/A0 options available	297 × 210 mm (A4)
Mechanical Precision	X/Y: 0.01 mm	X/Y: 0.01 mm
Writing Speed	Up to 12,000 mm/min	Up to 12,000 mm/min
Engraving Speed	0–5,000 mm/min	0–5,000 mm/min
Laser Power Options	0.5W / 1.6W / 2.5W / 10W / 15W	N/A
Frame Material	Aluminum + Steel Plate	Aluminum
Pen Angle Adjustability	70–90°	70–90°
Supported OS	Windows, Mac, Linux	Windows, Mac, Linux
Input Formats	SVG, PNG, JPG, JPEG, BMP	SVG, PNG, JPG, JPEG, BMP
Power Adapter Output	12V / 1A	12V / 1A
Operating Temperature	-20°C to 50°C	-20°C to 50°C

FAQ

Pourquoi ma fonction Auto Home ne fonctionne pas bien ?

Voici quelques conseils pour utiliser Auto Home.

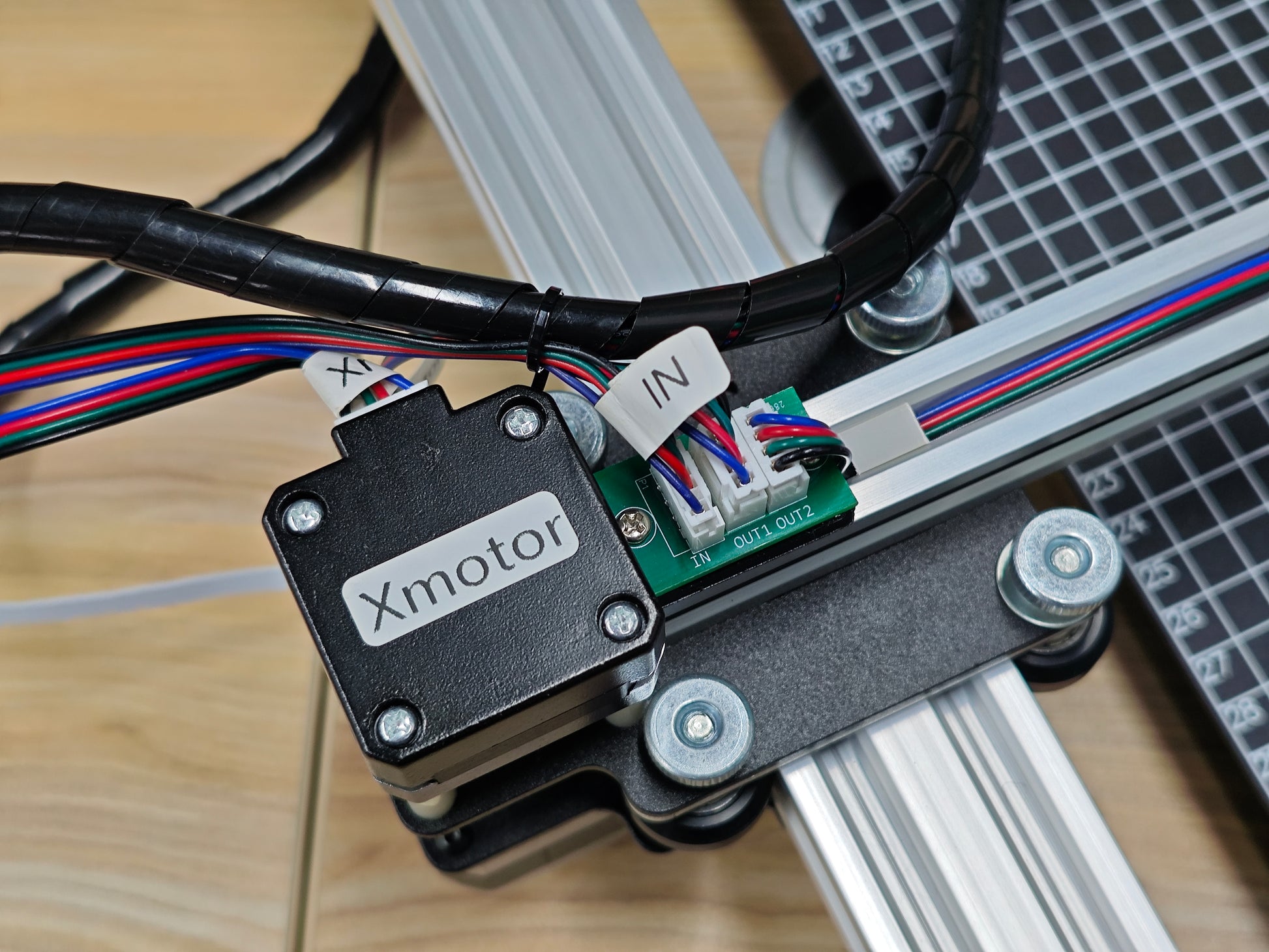

1. Vérifiez que les câbles de l'interrupteur de contact sont correctement connectés. Suivez ce guide : https://www.youtube.com/watch?v=5B4nb2k6eAc

2. Déplacez manuellement le chariot de l'axe X vers la gauche, au maximum, et vérifiez s'il touche l'interrupteur de contact de l'axe X.

3. Déplacez manuellement le chariot de l'axe Y vers l'arrière, au maximum, et vérifiez s'il touche l'interrupteur de contact de l'axe Y.

4. Assurez-vous que les câbles sont correctement disposés afin d'éviter qu'ils ne se coincent dans les chariots XY. Consultez ce guide pour organiser les câbles de l'axe Z : https://www.youtube.com/watch?v=LTwPYPh3rdE

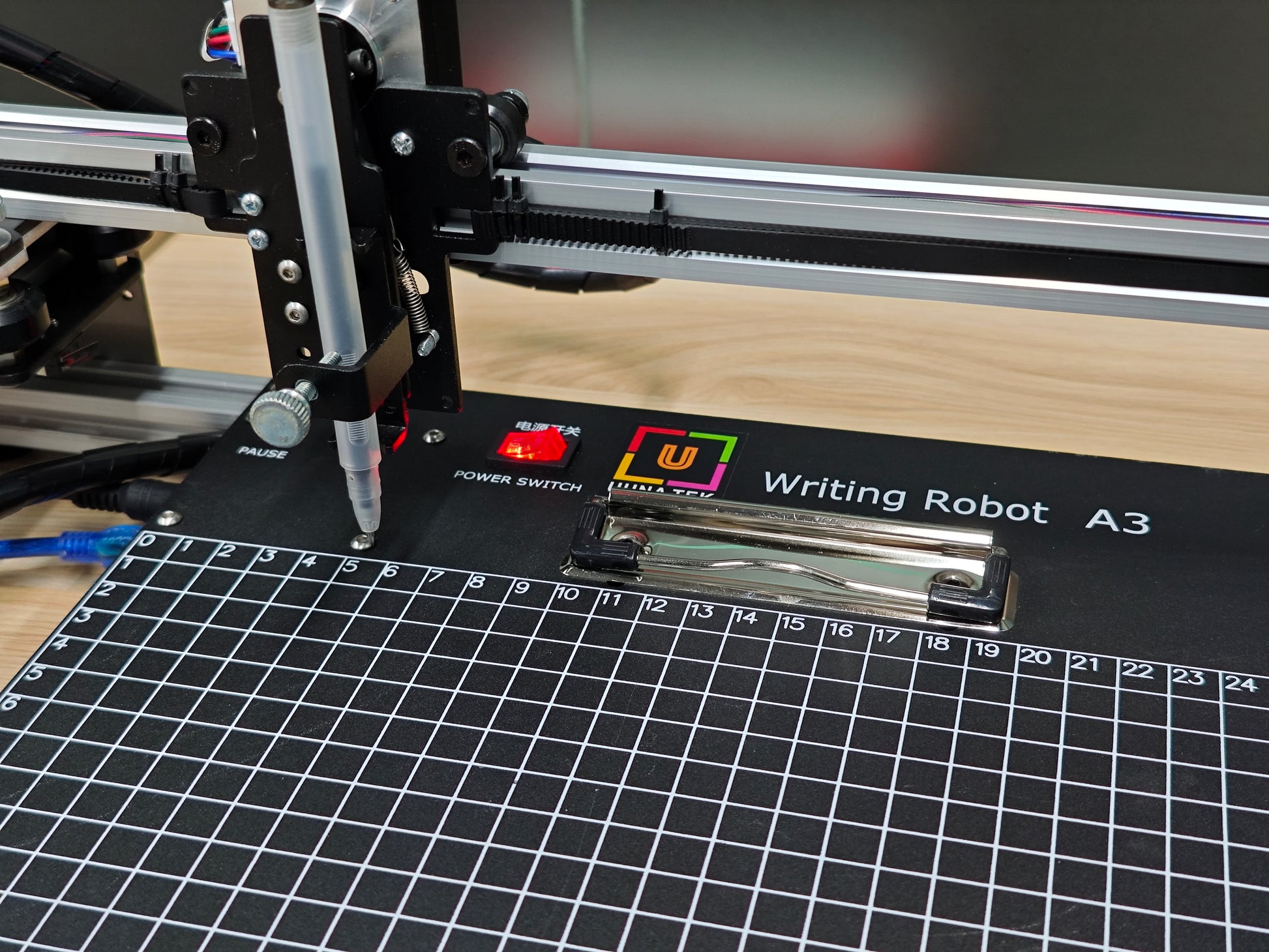

Que faire si j'appuie sur le bouton rouge et que la machine s'arrête ? Puis-je reprendre le tracé ?

Oui, vous pouvez reprendre votre travail après avoir appuyé sur le bouton rouge d'arrêt d'urgence. Une fois enfoncé, la machine se mettra en pause et attendra de nouvelles instructions. Pour continuer :

1. Ouvrez votre logiciel Inkscape.

2. Accédez au menu Extensions.

3. Recherchez la section Reprendre.

4. Sélectionnez Reprendre (depuis l'accueil) ou Reprendre (depuis l'endroit où vous avez mis en pause) selon que vous souhaitiez reprendre depuis le début ou reprendre depuis le point d'arrêt exact.

👉 Conseil : Assurez-vous de toujours choisir l'option de reprise appropriée en fonction de l'avancement de votre projet afin d'éviter les chevauchements ou les dessins incomplets.

Pourquoi mon traceur à stylet iDraw génère-t-il une erreur lors du traçage de quelque chose de plus grand que 215 × 300 mm, même si je souhaite utiliser le format A3 ?

Cela se produit généralement si une taille de modèle incorrecte est sélectionnée dans les paramètres de votre logiciel. Par défaut, le logiciel peut être configuré sur un modèle plus petit (par exemple, A4), ce qui limite la zone de traçage maximale.

Pour résoudre ce problème, accédez à :

Option → Configurer le modèle iDraw → Choisir le format A3

Essayez ensuite de tracer à nouveau. Une fois la taille de modèle correcte sélectionnée, la machine prendra en charge l'intégralité de la zone de traçage A3 sans erreur.

L'axe Z peut-il régler la distance de travail ?

Oui, l'axe Z peut ajuster la distance de travail de 0 à 10 mm.

Peut-on contrôler le temps passé à écrire ?

Oui, le temps passé à écrire peut être contrôlé.

La machine prend-elle en charge les commandes G-code ?

Oui, il prend en charge les commandes G-code. Le firmware de la carte mère est compatible GRBL.

L'axe Z peut-il soulever et presser en douceur avec une charge utile d'environ 30 à 35 g (comme une sonde en acier massif de Ø 10 mm, longueur 5 cm) ?

Oui. La machine supporte des charges jusqu'à 200 grammes et un diamètre maximal de 15 mm.

Le cadre est-il suffisamment stable pour éviter les vibrations lors de la pression ?

Oui, le H A3 pèse 7 kg et est suffisamment stable. La vitesse de fonctionnement est réglable.

Est-il possible de modifier le réglage de la hauteur à laquelle les stylos peuvent être levés/abaissés ?

Le code limite la hauteur de l'axe Z par défaut. Vous pouvez ajuster les paramètres suivants sous forme d'images pour plus de flexibilité.

1.idraw_deps>idraw2_0internal>idraw.py

Ajustez la hauteur de 10 à la hauteur souhaitée, par exemple 30, dans self.options.pen_pos_up et self.options.pen_pos_down.

Télécharger l'image 1

2.idraw2_0.inx : Ajustez max="10.0" à la hauteur souhaitée dans la version 5.0

Télécharger l'image 2

Everything I hopped a plotter to be

This plotter is just great. I used it mostly with fountains pens to be cost effective and with the tilted head it works perfectly. I tried it with ball pens too and it's flawless, even at high speed ! It is actually so fast my paper gives up before the plotter. I made all the invitation for my wedding with it, and everyone thought it was hand written and drawn by hand! I vectorize my writing I will let you judge for the results.
The fact it can also use a laser head is also incredibly exciting and I sure hope I will be able to test that soon. CMYK pictures are also next on my list. This system is a great investment to dive in the art and not the tech. It will grow with you and your imagination and work is the only limiting factor :)

Great plotter for a good price. Durable and precise

I have owned my A3 iDraw plotter for over a year, and it has never malfunctioned. It operates very quickly, with minimal wobble thanks to its metal double-sided mount. I have used it with pens, markers, and brushes, and even for scraping ceramic paint off tiles before firing them. It is a durable, precise, and solid machine.

The metal base plate is a huge time-saver thanks to its magnets and alignment grid.

Additionally, for over a year of use, I haven’t needed to clean or service it at all, despite operating it in a fairly dusty and “cat-filled” environment :)

Super tool

All received pretty well and easy!
I first used the wrong version of Inkscape which resulted in some bugs in the machine movements.. but once I got the right one, it rolled as hell.
I use this machine to bring my generative art into the real world. Working with real ink, paint and pens give an other dimension to creation that is otherwise limited to screens.

Amazing product

When I decided to buy it I wasn't really sure what to expect initally,
I'm always highly skeptical, as I wasn't really sure if it would be clunky or poor in precision. My assumption was worst case scenario I could take it apart, trouble shoot and reverse engineer if issues would arrive.
But it works really well, also a good thing to know is that you are not stuck to inkscape, the controler board can be talked with in gcodes over a serial connnection. Some python example code to get you started (https://github.com/MOVzeroOne/python_controler_idraw)
Haven't had any issues while using it and it works really well, waayy beyond what I initially expected of it.
If I ever need another one, I would definitely buy it again.

⭐⭐⭐⭐⭐ Fantastic Pen Plotter for Artists and Beginners – UUNA TEK® iDraw H A3

I purchased the UUNA TEK® iDraw H Version Pen Plotter (A3 Size) after doing a lot of research, and it has exceeded my expectations. As an artist looking to expand my creative tools, this plotter has been a fantastic addition to my studio.

Excellent Build Quality

The H-frame design makes this machine very sturdy and reliable. It feels solid during use, and the A3 working area is perfect for both small and large projects.

Easy to Set Up

The plotter arrived well packaged, with all cables clearly labelled, making assembly simple even for first-time users. I followed an online setup video, which made the process even smoother.

Great Performance

Plotting speeds are fast, and the output is clean and consistent. I use DrawBot (premium version) to prepare my artwork and Inkscape to send files to the plotter—both work perfectly with this model.

Support That Really Helps

I had a few minor issues at the start with uneven printing on one side, but UUNA TEK’s customer support was outstanding. They responded quickly and helped resolve everything. It’s reassuring to know the company stands behind their product.

Overall Recommendation

The UUNA TEK iDraw H A3 is an excellent choice for anyone interested in pen plotting. It’s sturdy, reliable, easy to use, and backed by great support. I’m very happy with my purchase and continue to discover new creative possibilities every day.

Highly recommended for artists, makers, and beginners looking for a quality pen plotter.

Reviews in Other Languages

Le bon choix.

Le prix des traceurs est un facteur essentiel à prendre en compte pour votre décision d’achat. Ne faites pas comme moi : j’avais commencé avec un petit traceur A4 bas de gamme (120 $, en pièces détachées à monter soi‑même). Avec cette machine, je ne pouvais à peine tracer des formats A5 alors qu’elle était censée gérer du A4. J’avais sans cesse des problèmes de calage, la précision laissait à désirer, et trop légère, elle bougeait au moindre mouvement. De plus, elle ne prenait pas en charge les fichiers SVG directement : il fallait passer par un encodage en G-code, un vrai parcours du combattant pour réaliser un dessin. Le résultat était le plus souvent frustrant.

Puis j’ai découvert l’iDraw H A3. Je me suis retrouvé face à une machine totalement différente, bien plus qu’un simple plotter : elle était capable de transformer mes photographies et mes dessins en tracés physiques, précis et vivants. J’étais comme propulsé dans une nouvelle dimension créative. C’était le début d’un chemin où le numérique, la mécanique et l’expérimentation artistique se rejoignent pour former un véritable terrain de jeu et d’exploration.

Cette expérience m’a montré que l’investissement dans une machine de qualité comme l’iDraw H A3 est essentiel. Elle permet non seulement de travailler avec précision et sur de grands formats, mais surtout d’avoir la liberté de se concentrer sur la création et l’exploration artistique, plutôt que sur les problèmes mécaniques. Un investissement qui peut sembler élevé au départ, mais qui se traduit par un gain énorme de temps, de sérénité et de plaisir créatif.

Fantastic !

Since working with an Idraw H A3, I have nothing but praise to give to Uuna Tek for their work. It works all the time, every day, always precise, silent and so fast! Super easy to learn, even for beginners, and excellent support. I had already installed the software part and once unboxed, I made my first drawing in a few minutes. THANKS

Depuis que je travaille avec une Idraw H A3, j'ai seulement des éloges à faire à Uuna Tek pour leur travail. ça fonctionne tout le temps, tous les jours, toujours précis, silencieuse et tellement rapide! Super facile à prendre en main, même pour les débutants, et excellent support. J'avais déjà installé la partie logiciel et une fois déballée, j'ai fait mon premier dessin en quelques minutes. Merci
