Robot de dessin grand format iDraw H A0, boîte ouverte, traceur à stylo, machine à dessiner, machine à écrire, machine à signer | UUNA TEK

Robot de dessin grand format iDraw H A0, boîte ouverte, traceur à stylo, machine à dessiner, machine à écrire, machine à signer | UUNA TEK

€971,95 EUR
€1.944,95 EUR €971,95 EUR
En vente Épuisé
Frais d'expédition calculés à l'étape de paiement.
Prise

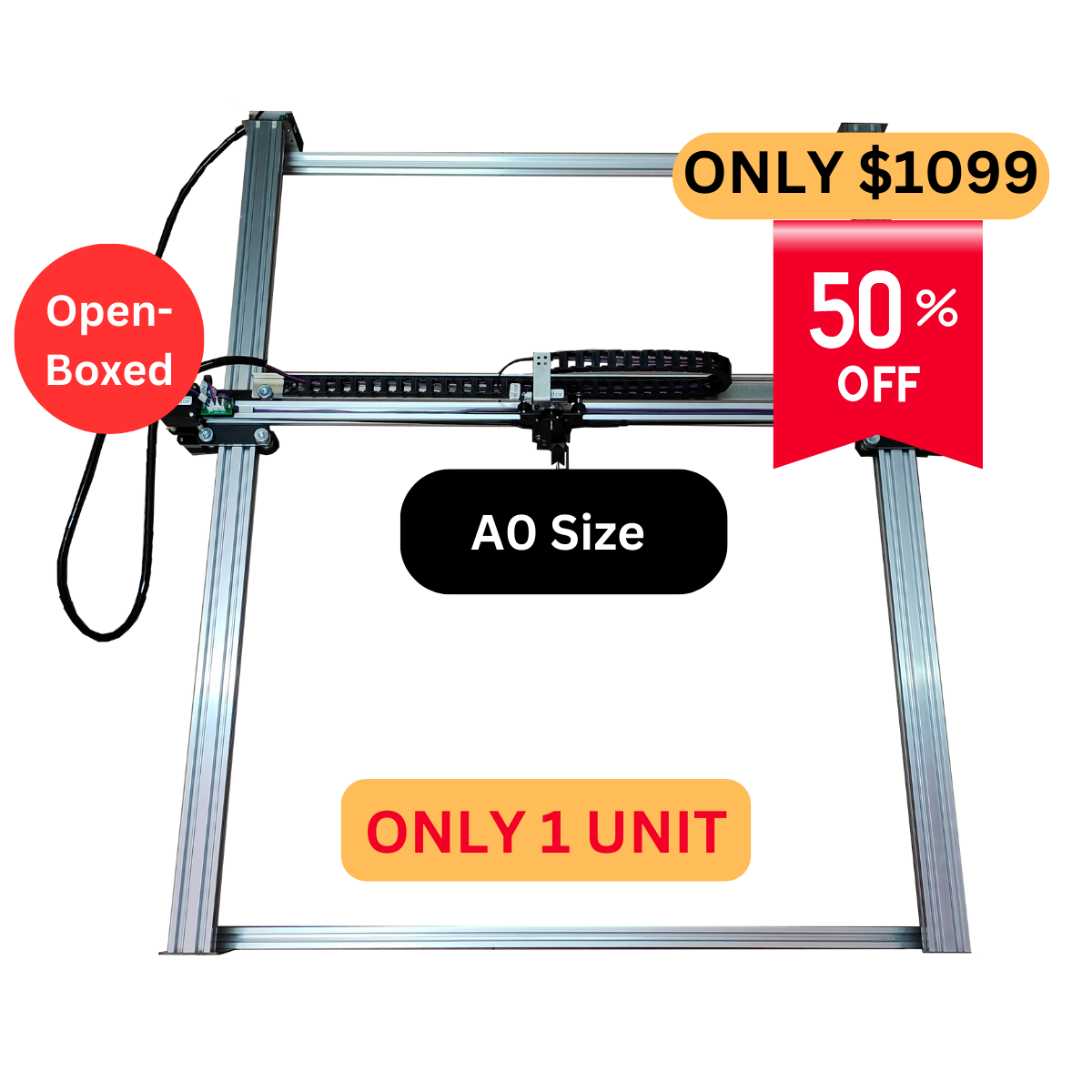

Nous sommes heureux de vous proposer des versions déballées de nos machines à dessin iDraw H A0 à un prix avantageux ! Ces machines ont été retournées par des clients qui, après avoir ouvert les cartons, ont décidé de les retourner via Amazon pour des raisons inconnues. Soyez rassurés : toutes les fonctions et accessoires sont complets et ont été minutieusement inspectés par nos entrepôts locaux.

Découvrez le robot de dessin iDraw H A0 grand format, machine à dessiner, machine à écrire et machine à signature | UUNA TEK, la solution idéale pour la création artistique et les projets de design de grande envergure. Cette machine spécialisée est conçue pour des tâches telles que les arts génératifs, la conception de costumes ethniques, le marquage du cuir sur bagages, le dessin de lignes auxiliaires de produits mécaniques et le pressage de lignes de pliage artisanales, entre autres.
Afficher tous les détails

Caractéristiques principales

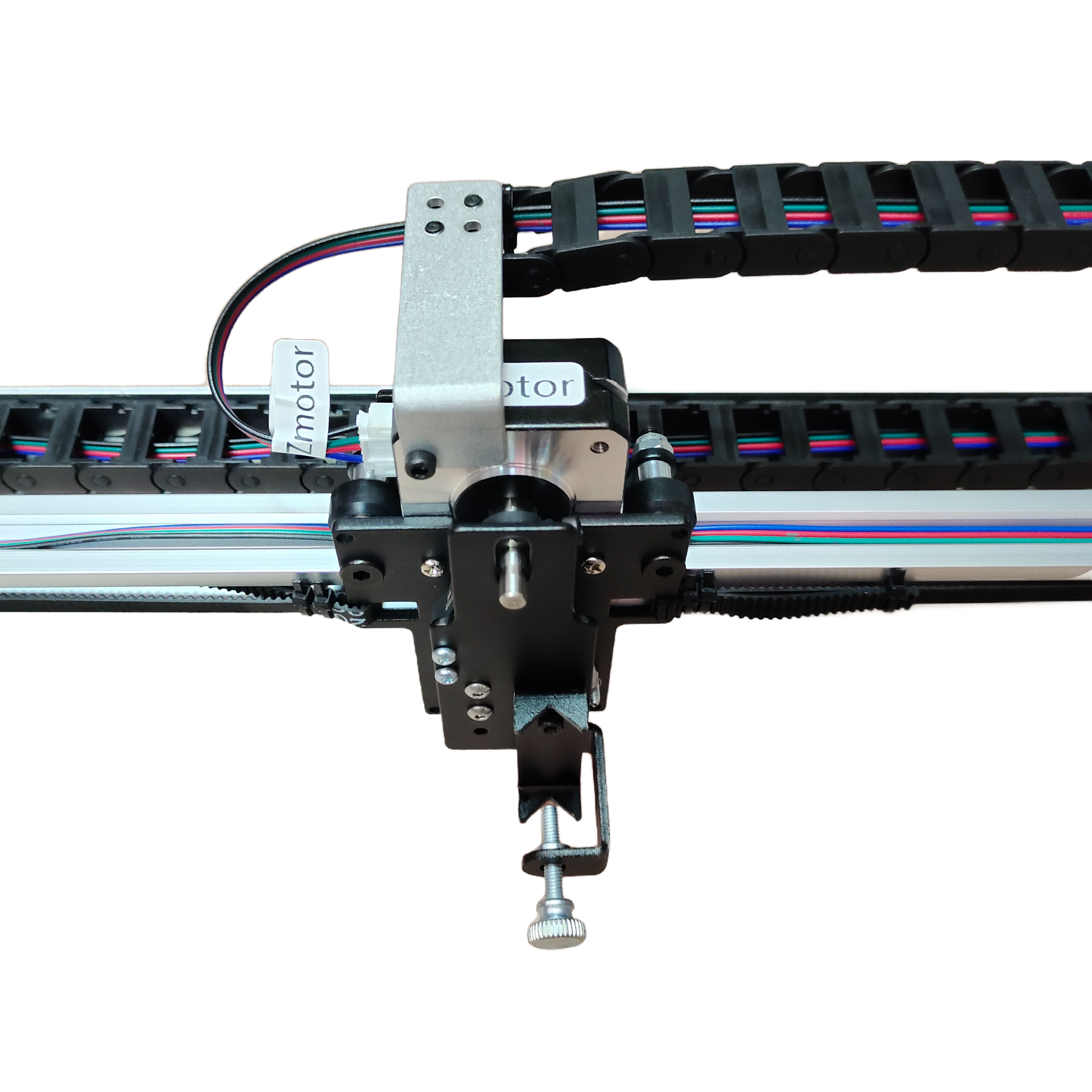

  • Technologie de chaîne porte-câbles

    Bénéficiez d'un dessin impeccable, même à grande vitesse, grâce au mécanisme innovant à chaîne d'entraînement. Celui-ci garantit un fonctionnement fluide et une précision optimale à chaque passage.

  • Capacité de montage vertical

    Conçu pour la polyvalence, l'iDraw H peut être monté sans effort verticalement, permettant la création d'œuvres d'art à grande échelle avec facilité et précision.

  • Options de taille suprême :

    Choisissez parmi les formats A2, A1 ou A0, offrant un espace généreux pour donner vie à vos idées les plus ambitieuses. La version A0 mesure 84 x 119 cm, offrant une liberté de création infinie.

  • Moteurs pas à pas puissants

    Equipé de 4 moteurs pas à pas 42 (plus pour les tailles A1/A0), garantissant des performances robustes même avec des tracés plus grands.

  • Vitesse inégalée

    Avec une vitesse d'écriture de 0 à 12 000 mm/min, la version UUNA TEK H permet de réaliser rapidement vos projets créatifs tout en conservant la même précision qui définit notre marque.

  • Support logiciel complet

    Compatible avec Windows 7/8/10 (Inkscape), Mac OS (Inkscape pour l'écriture et le dessin, Lightburn pour la gravure laser) et Linux, vous assurant ainsi de disposer des bons outils.

  • Conçu pour la précision

    Avec une précision mécanique de Y:0,01 mm et X:0,01 mm, la version UUNA TEK H est l'incarnation de la perfection.

  • Connectivité conviviale

    Connectez-vous de manière transparente via USB ou Bluetooth, ce qui le rend polyvalent et accessible à tous.

  • Matériaux de cadre de classe mondiale

    Construit avec un mélange de profilé en aluminium et de plaque d'acier, assurant durabilité et longévité.

  • Puissance adaptable

    Fonctionnant dans une large plage de tension (110 V-220 V), il est prêt à l'action où que vous soyez.

  • Options laser polyvalentes

    Choisissez parmi des têtes laser de 500 mW à 15 W pour graver le bois, le plastique, le cuir et le papier.

Notification

Les modèles UUNA TEK® H A0/A1/A2 sont des dérivés du traceur à stylet UUNA TEK® H A3 sans socle, spécialement repensés pour une plus grande surface de travail.

Malgré leur chariot amélioré, ces modèles plus grands nécessitent généralement une vitesse d'utilisation plus lente qu'un UUNA TEK® H A3 standard pour une qualité équivalente.

Afin de réduire les frais de port et les risques de dommages, ces modèles sont livrés partiellement démontés et expédiés directement depuis notre fabricant chinois. En raison de ces frais de port élevés, nous n'acceptons ni retour ni remboursement. Cependant, nous pouvons remplacer gratuitement toute pièce défectueuse et garantir son bon fonctionnement. En cas de problème de qualité et d'impossibilité de solution, nous ne pouvons qu'accorder un remboursement intégral.

La taxe d'importation est à la charge de vos douanes.

Ces modèles sont très volumineux.

Ces unités sont fabriquées sur commande, en production limitée, ce qui nécessite au moins un mois de production et un délai de livraison de 5 à 10 jours ouvrés. Envoyez-nous un e-mail à uunatek@gmail.com pour confirmer votre commande.

Veuillez noter que plus la machine est grande, plus l'écart est important. La machine A2-A0 présente un écart allant jusqu'à 0,5 mm sur l'axe X et jusqu'à 0,6 mm sur l'axe Y. Il est possible que le convoyeur à bande ou d'autres pièces se desserrent pendant le transport, en raison des longs trajets transfrontaliers. Si cela n'est pas acceptable, il est recommandé de choisir une machine plus petite, comme le format A3, ou une machine plus grande, comme l'UUNA TEK 3.0.

Dans ce cas, vous devrez peut-être régler la machine à distance après réception, via notre réunion en ligne ici : https://calendly.com/uunatek/idraw-support, ou visionner notre vidéo d'instructions YouTube ici : https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Par ailleurs, si les paramètres du logiciel autorisent les mouvements de va-et-vient, l'écart augmentera.

Dans ce cas, nous recommandons :

1. Essayez d'écrire à une vitesse plus lente et d'utiliser la vitesse de dessin par défaut recommandée de 2 000 mm/min.

2. N'activez pas la fonction d'optimisation automatique, qui permet les mouvements de va-et-vient, afin de réduire l'écart.

3. Essayez d'utiliser l'axe X comme axe central de l'image.

4. Utilisez un stylo à séchage rapide.

5. Utilisez du papier à dessin et fixez-le.

6. Le dessin ne doit pas être trop complexe. S'il est vraiment complexe, il est recommandé de le dessiner en plusieurs parties.

Spécification

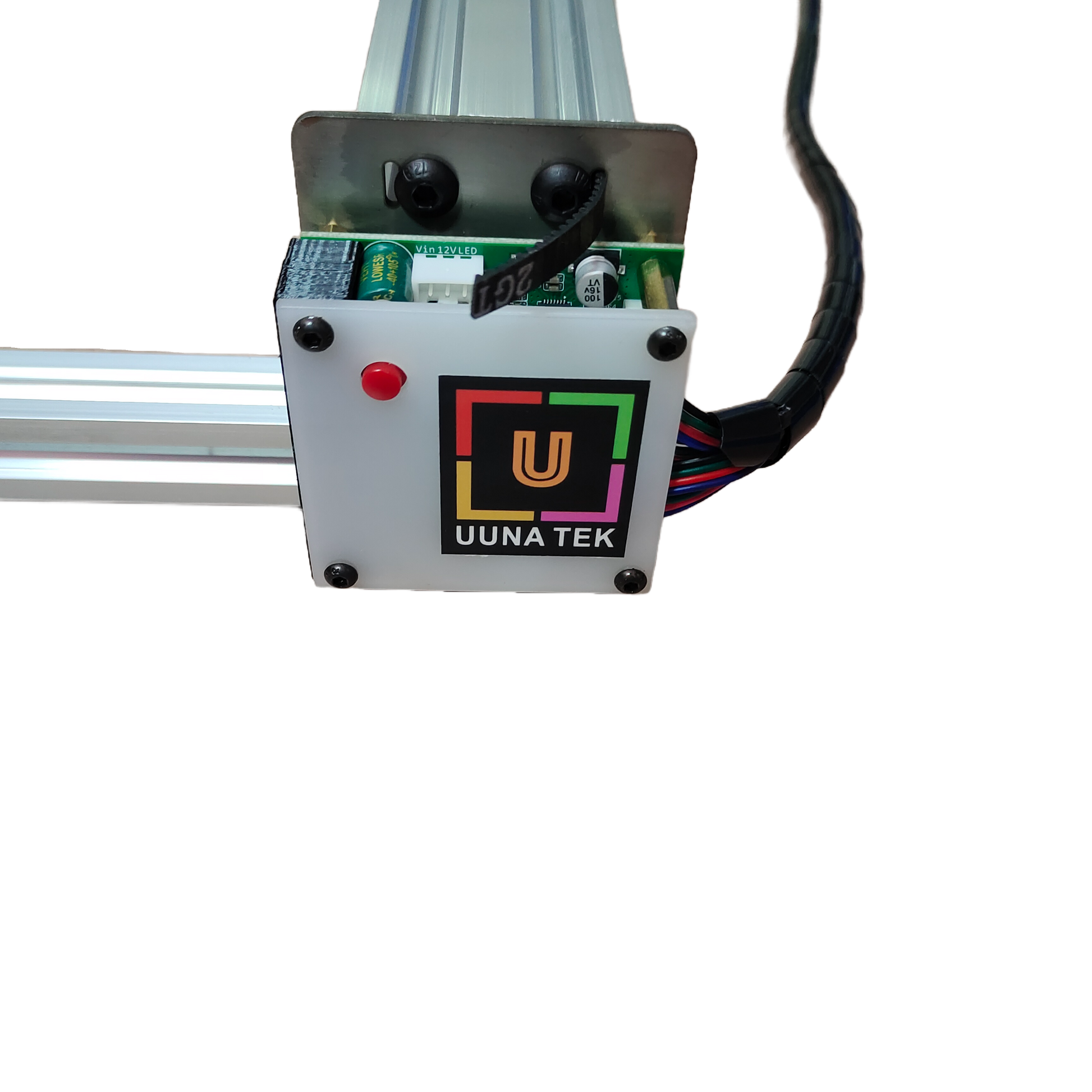

Carte mère : Drawcore V2.0

Firmware : Compatibilité GRBL

Extensions : Contrôle UUNA TEK® 2.0

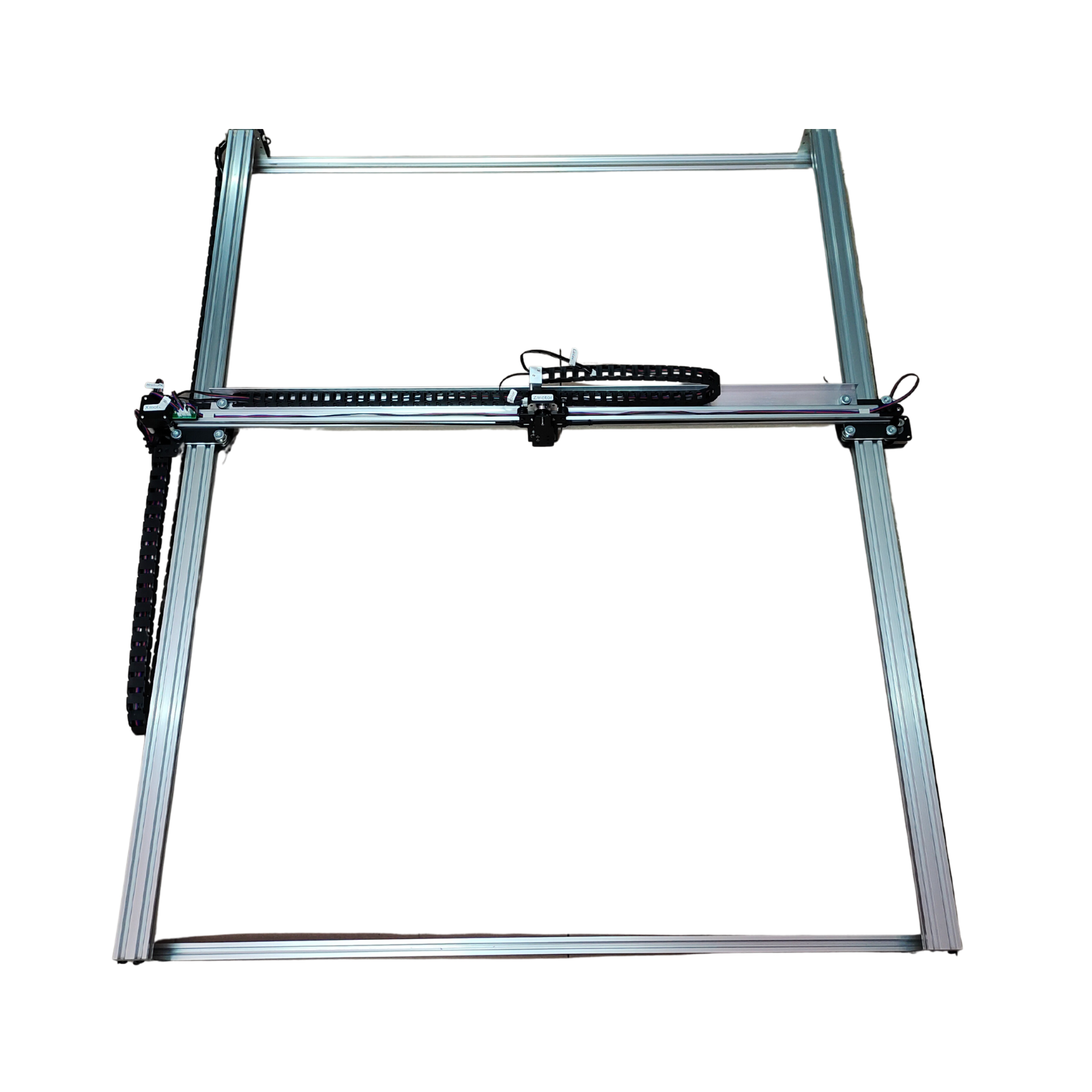

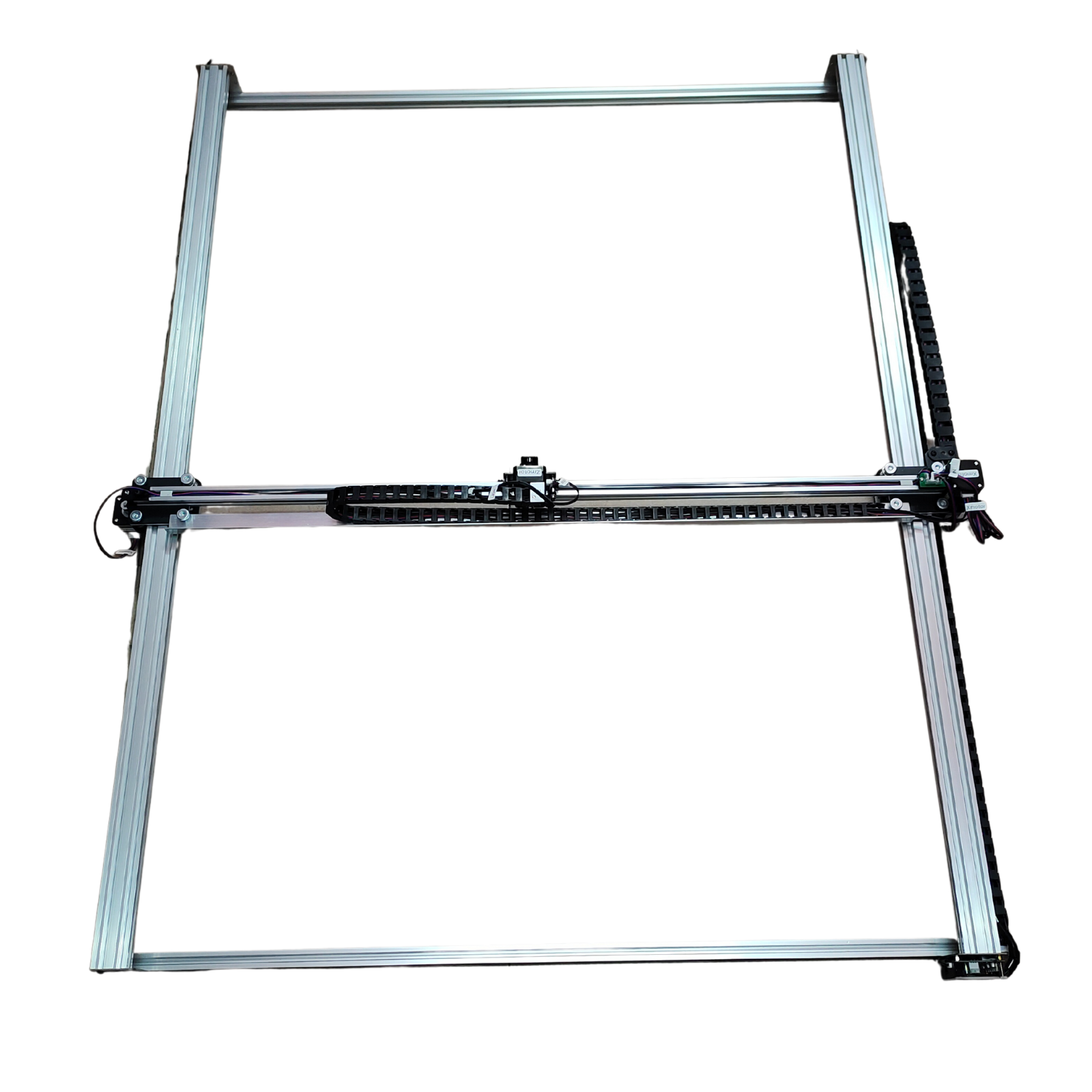

Matériaux du cadre : Profilé en aluminium + plaque d’acier

Zone de travail : A2 (42 x 59,5 cm), A1 (59,5 x 84,1 cm), A0 (84,1 x 119,8 cm)

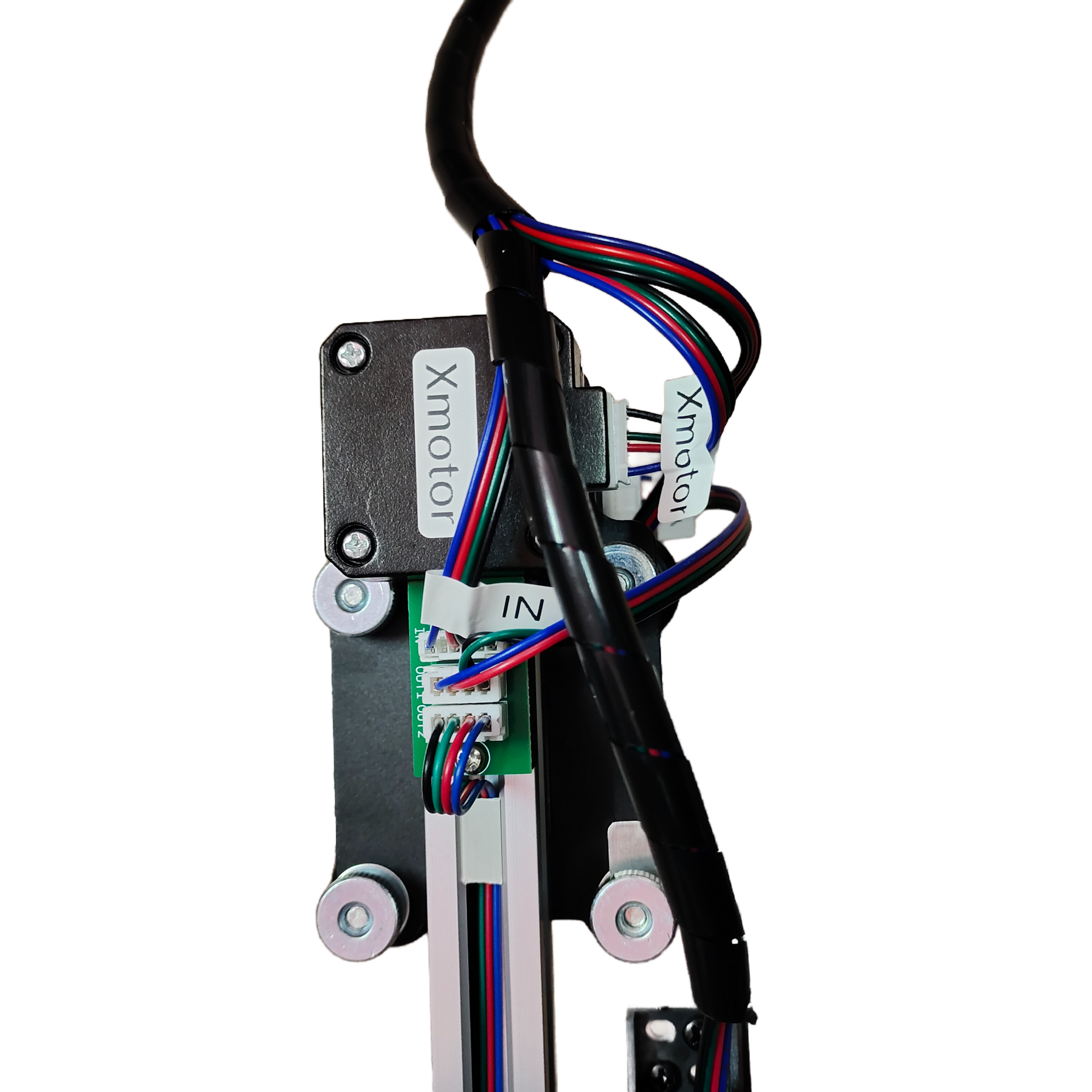

Moteurs : 4 moteurs pas à pas (plus de moteurs pas à pas peuvent être utilisés pour les formats A1/A0)

Précision mécanique : Y : 0,01 mm, X : 0,01 mm

Vitesse d’écriture : 0-12 000 mm/min (inférieure au format A3)

Débit en bauds : 115 200 - 921 600 (par défaut : 115 200)

Formats d’entrée : JPG, JPEG, PNG, BMP, SVG etc.

Tension d'entrée : 110 V-220 V (compatible)

Sortie de l'adaptateur secteur : 12 V / 1 A

Température de fonctionnement : -20 °C à 50 °C

Dimensions : A0 : 130 x 112 x 155 mm, A1 : 95 x 87 x 155 mm, A2 : 70 x 79 x 155 mm

Poids net : 6,3 kg pour A0, 5,0 kg pour A1, 4,1 kg pour A2

Dimensions de l'emballage : A0 (135 x 19 x 19 cm), A1 (99 x 19 x 17 cm), A2 (74 x 18 x 18 cm)

Poids de l'emballage : 6,8 kg pour A0, 5,4 kg pour A1, 4,5 kg pour A2.

Interrupteur limité : Y

Angle du stylet réglable : 70-90 degrés

Connectivité : USB, Bluetooth

Systèmes d'exploitation et logiciels compatibles : Windows 7/8/10 (Inkscape), Mac OS (Inkscape pour l'écriture et le dessin, Lightburn pour la gravure laser), Linux

Liste de colisage

1 x Traceur à stylet UUNA TEK iDraw H A2/A1/A0

1 x Kit d'outils

1 x Guide de démarrage rapide

1 x Carte de remerciement

Logiciel

Téléchargez le logiciel Inkscape et ses fichiers complets ici >>>.

Vous trouverez le logiciel pour Windows, Mac et Linux, ainsi que le guide d'assemblage du matériel et les détails d'installation du logiciel.

Pour les utilisateurs ayant besoin de fonctions avancées :

1. Pour la sauvegarde du fichier de tracé, veuillez télécharger cette version >>>

2. Pour la fusion d'e-mails,

Windows : veuillez télécharger cette version >>>

Mac ou Linux : veuillez télécharger cette version >>>

3. Pour la fonction laser, veuillez télécharger cette version >>>

4. Que faire si j'ai des bases en programmation et que je souhaite ajuster les paramètres d'origine pour contourner la limitation de vitesse ? Veuillez télécharger cette version >>>

Tutoriels

Consultez les tutoriels vidéo pour les traceurs à plumes grand format, incluant l'assemblage, le réglage de la courroie et l'installation des têtes laser pour les machines iDraw H (formats A0/A1) ici.

Autres tutoriels :

Pour le traceur à plumes UUNA TEK® 1.0, consultez les tutoriels vidéo ici.

Pour le traceur à plumes UUNA TEK® 2.0, consultez les tutoriels vidéo ici.

Pour le traceur à plumes UUNA TEK® H, consultez les tutoriels vidéo ici.

Pour le logiciel, consultez la vidéo ici.

Pour la fonction laser, consultez les tutoriels vidéo ici.

Politiques

Politique d'expédition : Toutes les commandes seront traitées sous 48 heures ouvrées. Tous les colis seront expédiés par DHL/UPS/USPS depuis nos entrepôts chinois ou Amazon. Comptez 5 à 7 jours ouvrés pour arriver à destination. Attention : retard pendant les soldes. Consultez la politique complète ici >>>

Politique de retour : Nous offrons une garantie d'un an sur tous les produits. Retours et remboursements gratuits uniquement en cas de problème de qualité ou de dommage pendant la livraison. Contactez-nous à l'adresse support@uunatek.com avant tout retour. Consultez la politique complète ici >>>

FAQ

Pourquoi ma fonction Auto Home ne fonctionne pas bien ?

Voici quelques conseils pour utiliser Auto Home.

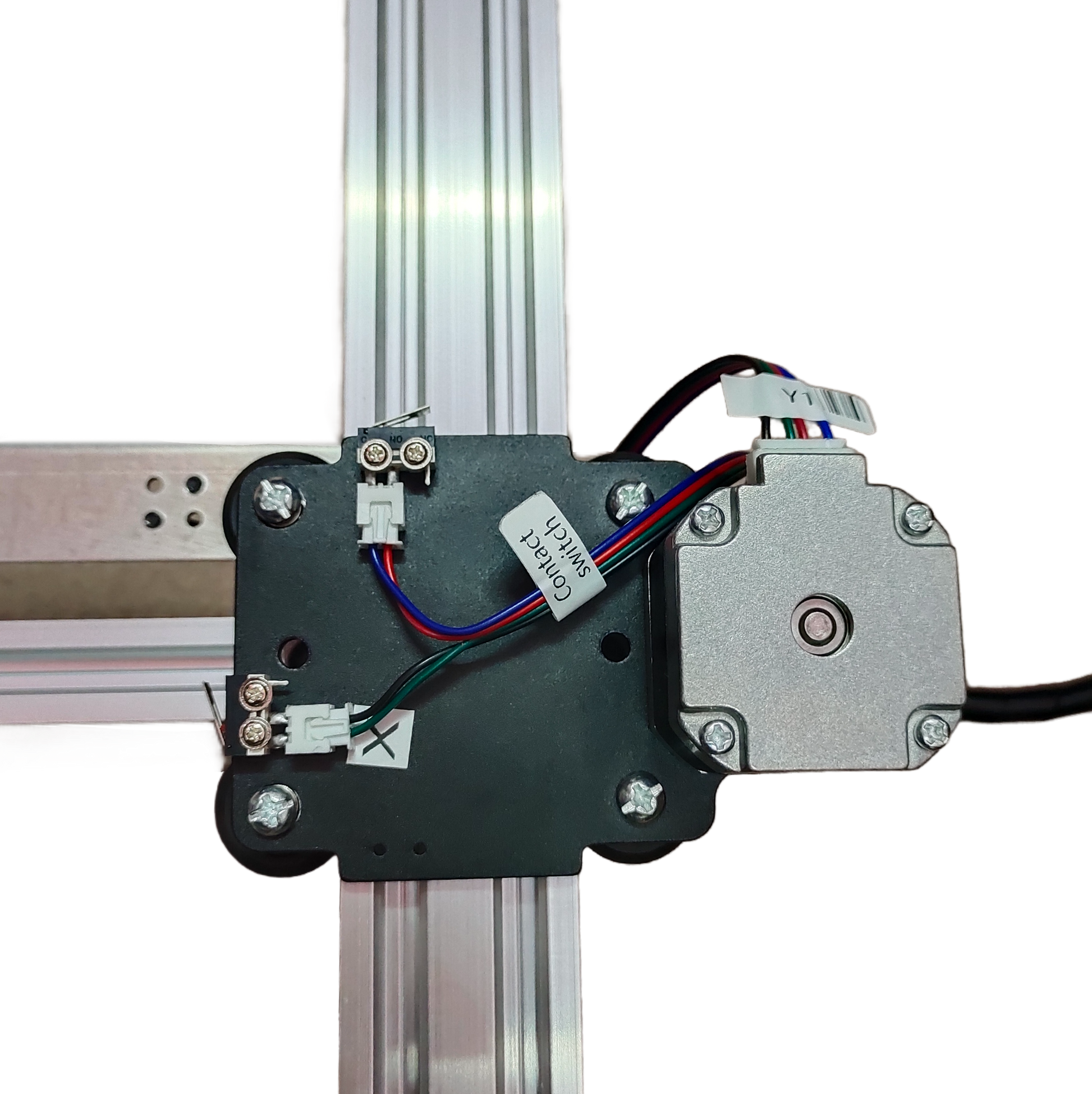

1. Vérifiez que les câbles de l'interrupteur de contact sont correctement connectés. Suivez ce guide : https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Déplacez manuellement le chariot de l'axe X vers la gauche, au maximum, et vérifiez s'il touche l'interrupteur de contact de l'axe X.
3. Déplacez manuellement le chariot de l'axe Y vers l'arrière, au maximum, et vérifiez s'il touche l'interrupteur de contact de l'axe Y.
4. Assurez-vous que les câbles sont correctement disposés afin d'éviter qu'ils ne se coincent dans les chariots XY. Consultez ce guide pour organiser les câbles de l'axe Z : https://www.youtube.com/watch?v=LTwPYPh3rdE

Est-il possible de modifier le réglage de la hauteur à laquelle les stylos peuvent être levés/abaissés ?

Le code limite la hauteur de l'axe Z par défaut. Vous pouvez ajuster les paramètres suivants sous forme d'images pour plus de flexibilité.

1.idraw_deps>idraw2_0internal>idraw.py

Ajustez la hauteur de 10 à la hauteur souhaitée, par exemple 30, dans self.options.pen_pos_up et self.options.pen_pos_down.

Télécharger l'image 1

2.idraw2_0.inx : Ajustez max="10.0" à la hauteur souhaitée dans la version 5.0

Télécharger l'image 2
