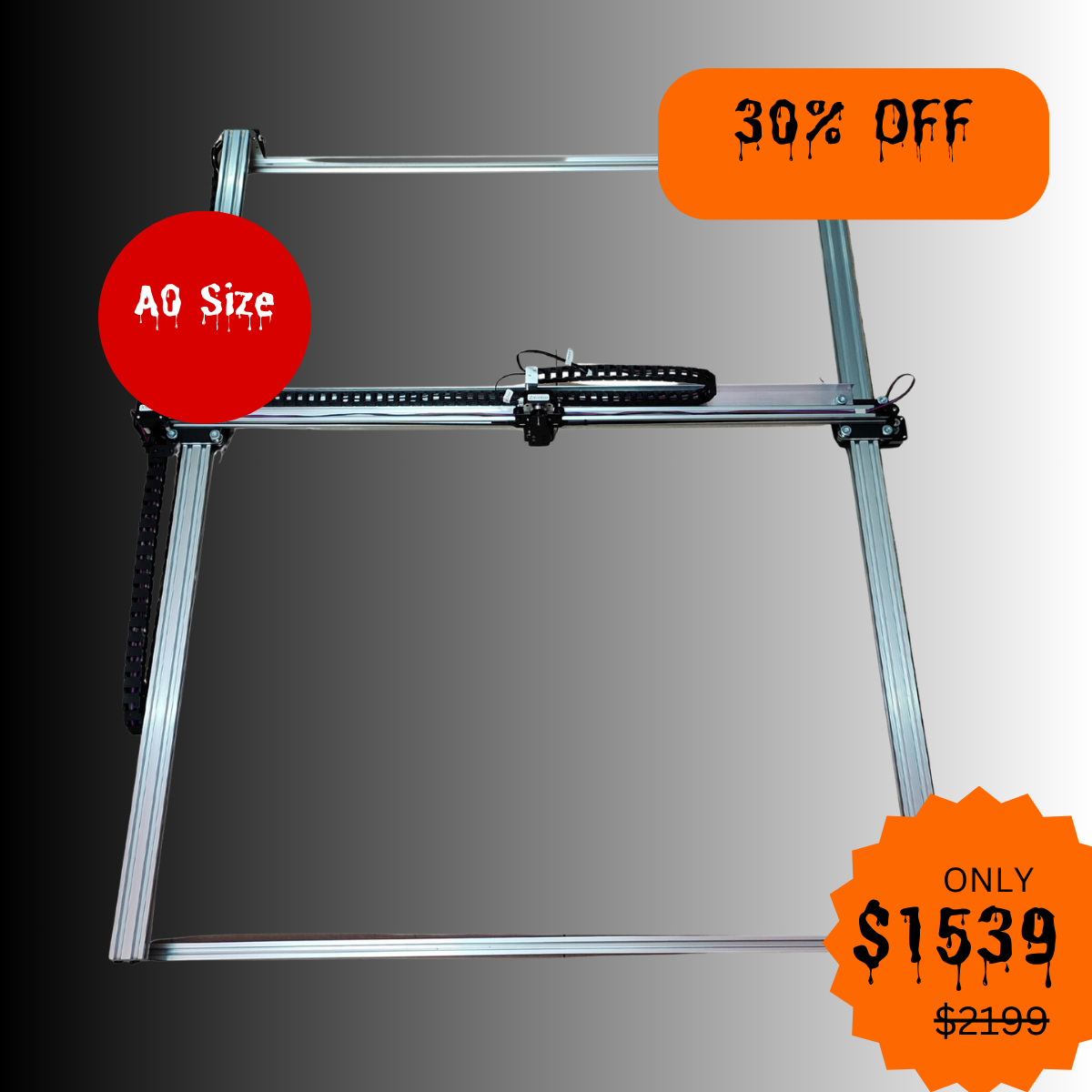

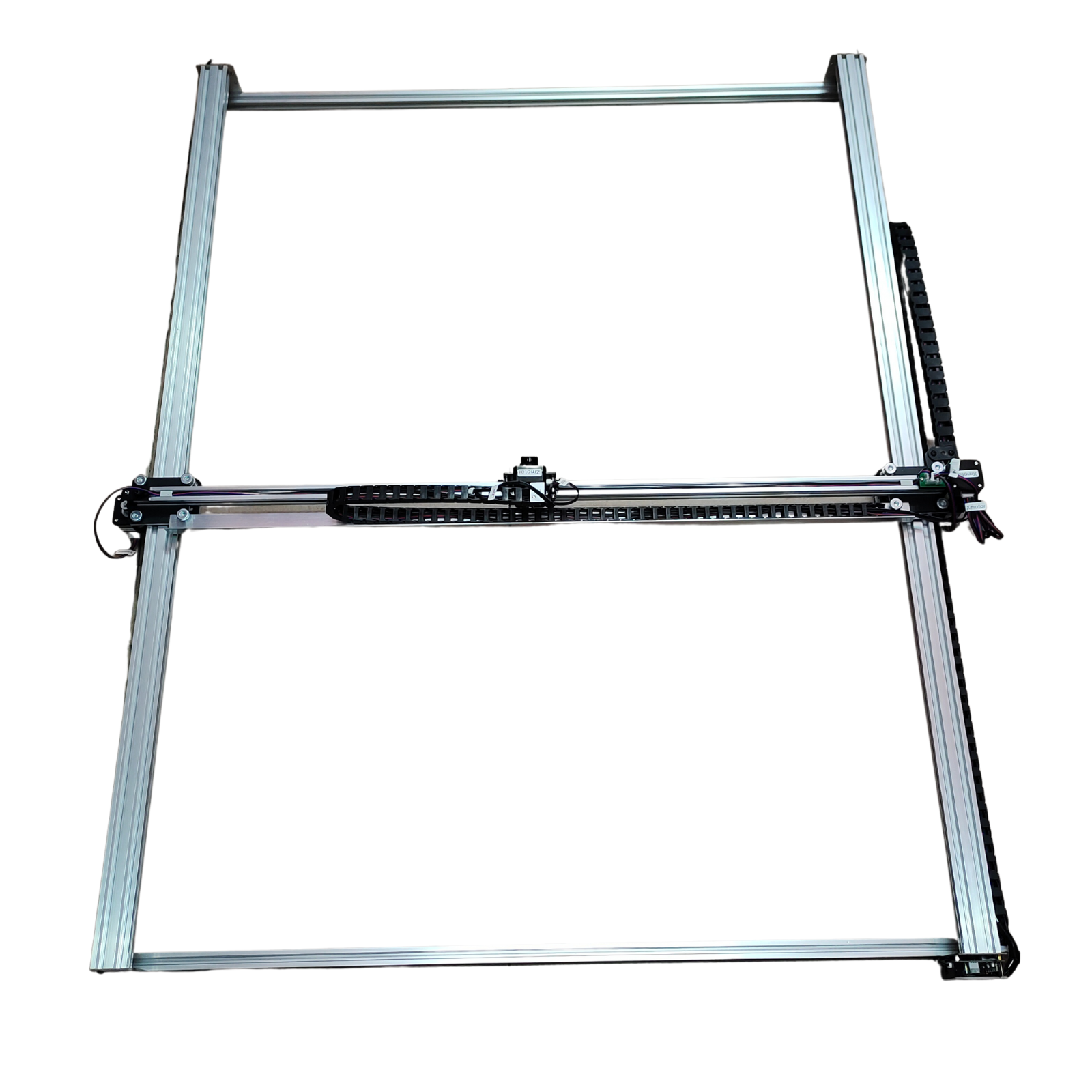

Traceur grand format iDraw H A0, robot de dessin, stylo traceur, machine à dessiner, machine à écrire, machine à signer | UUNA TEK

Traceur grand format iDraw H A0, robot de dessin, stylo traceur, machine à dessiner, machine à écrire, machine à signer | UUNA TEK

€1.457,95 EUR
€1.944,95 EUR €1.457,95 EUR
En vente Épuisé
Frais d'expédition calculés à l'étape de paiement.
Prise
Size

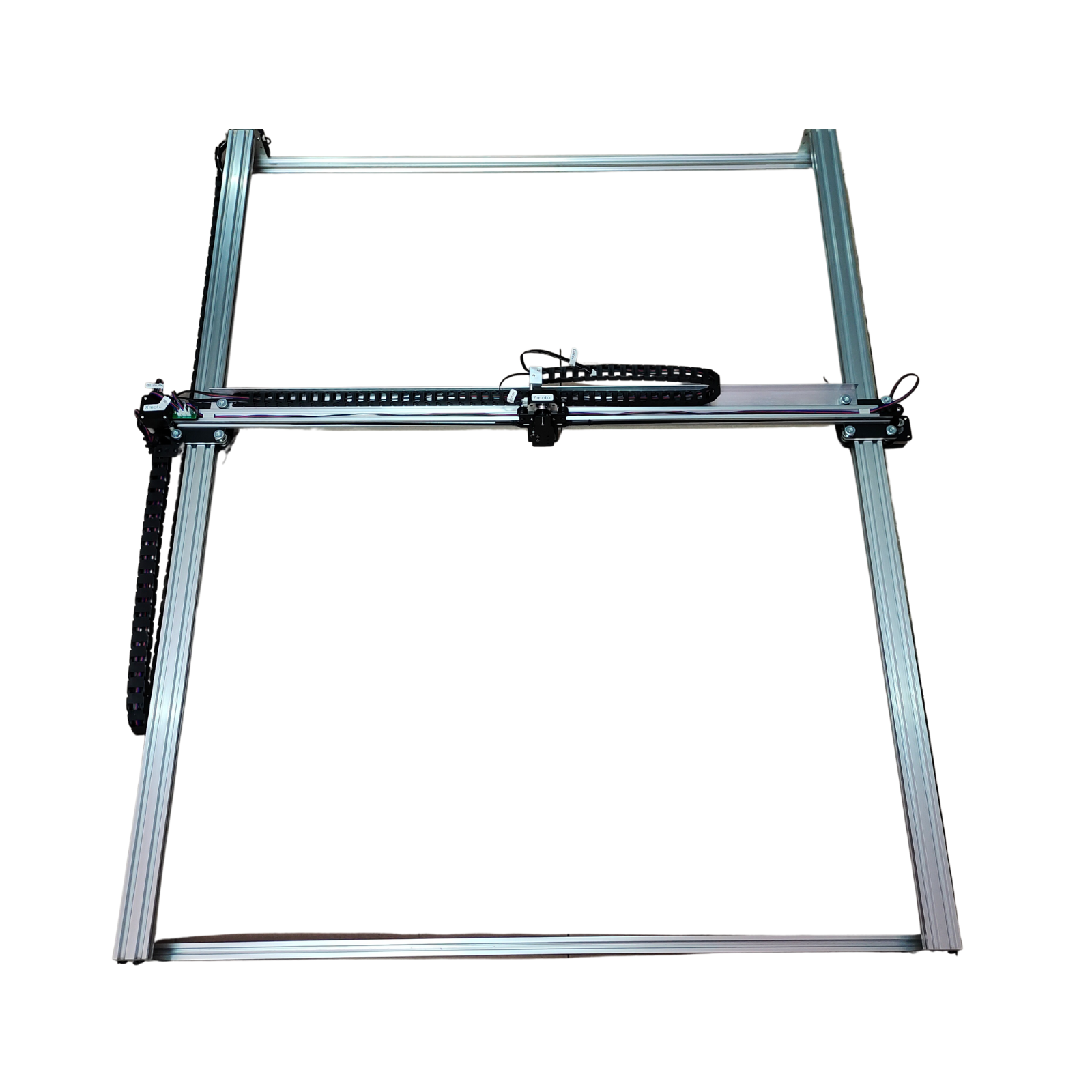

Présentation du robot traceur de dessin grand format iDraw H A0, machine à dessiner, machine à écrire et machine à signer | UUNA TEK, la solution idéale pour la création d'œuvres d'art et les projets de design à grande échelle. Cette machine spécialisée est conçue pour des tâches telles que les arts génératifs, la conception de costumes ethniques, le marquage du cuir de bagages, le dessin de lignes auxiliaires de produits mécaniques et le pressage de lignes de pliage artisanales, entre autres.
Afficher tous les détails

Caractéristiques principales

  • Technologie de chaîne porte-câbles

    Bénéficiez d'un dessin impeccable, même à grande vitesse, grâce au mécanisme innovant à chaîne d'entraînement. Celui-ci garantit un fonctionnement fluide et une précision optimale à chaque passage.

  • Capacité de montage vertical

    Conçu pour la polyvalence, l'iDraw H peut être monté sans effort verticalement, permettant la création d'œuvres d'art à grande échelle avec facilité et précision.

  • Options de taille suprême :

    Choisissez parmi les formats A2, A1 ou A0, offrant un espace généreux pour donner vie à vos idées les plus ambitieuses. La version A0 mesure 84 x 119 cm, offrant une liberté de création infinie.

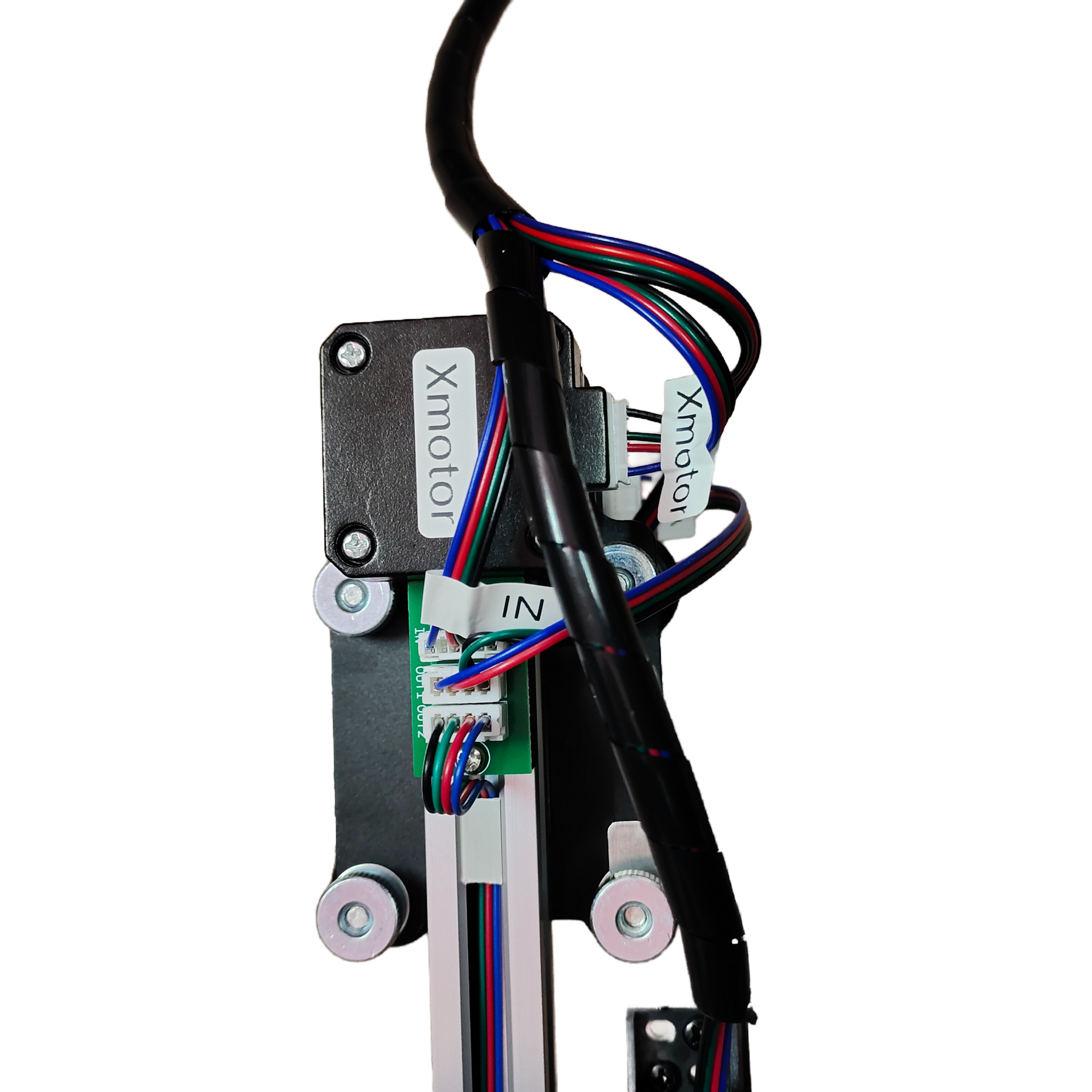

  • Moteurs pas à pas puissants

    Equipé de 4 moteurs pas à pas 42 (plus pour les tailles A1/A0), garantissant des performances robustes même avec des tracés plus grands.

  • Vitesse inégalée

    Avec une vitesse d'écriture de 0 à 12 000 mm/min, la version UUNA TEK H permet de réaliser rapidement vos projets créatifs tout en conservant la même précision qui définit notre marque.

  • Support logiciel complet

    Compatible avec Windows 7/8/10 (Inkscape), Mac OS (Inkscape pour l'écriture et le dessin, Lightburn pour la gravure laser) et Linux, vous assurant ainsi de disposer des bons outils.

  • Conçu pour la précision

    Avec une précision mécanique de Y:0,01 mm et X:0,01 mm, la version UUNA TEK H est l'incarnation de la perfection.

  • Connectivité conviviale

    Connectez-vous de manière transparente via USB ou Bluetooth, ce qui le rend polyvalent et accessible à tous.

  • Matériaux de cadre de classe mondiale

    Construit avec un mélange de profilé en aluminium et de plaque d'acier, assurant durabilité et longévité.

  • Puissance adaptable

    Fonctionnant dans une large plage de tension (110 V-220 V), il est prêt à l'action où que vous soyez.

  • Options laser polyvalentes

    Choisissez parmi des têtes laser de 500 mW à 15 W pour graver le bois, le plastique, le cuir et le papier.

Notification

Les modèles UUNA TEK® H A0/A1/A2 sont des dérivés du traceur à stylet UUNA TEK® H A3 sans socle, spécialement repensés pour une plus grande surface de travail.

Malgré leur chariot amélioré, ces modèles plus grands nécessitent généralement une vitesse d'utilisation plus lente qu'un UUNA TEK® H A3 standard pour une qualité équivalente.

Afin de réduire les frais de port et les risques de dommages, ces modèles sont livrés partiellement démontés et expédiés directement depuis notre fabricant chinois. En raison de ces frais de port élevés, nous n'acceptons ni retour ni remboursement. Cependant, nous pouvons remplacer gratuitement toute pièce défectueuse et garantir son bon fonctionnement. En cas de problème de qualité et d'impossibilité de solution, nous ne pouvons qu'accorder un remboursement intégral.

La taxe d'importation est à la charge de vos douanes.

Ces modèles sont très volumineux.

Ces unités sont fabriquées sur commande, en production limitée, ce qui nécessite au moins un mois de production et un délai de livraison de 5 à 10 jours ouvrés. Envoyez-nous un e-mail à uunatek@gmail.com pour confirmer votre commande.

Veuillez noter que plus la machine est grande, plus l'écart est important. La machine A2-A0 présente un écart allant jusqu'à 0,5 mm sur l'axe X et jusqu'à 0,6 mm sur l'axe Y. Il est possible que le convoyeur à bande ou d'autres pièces se desserrent pendant le transport, en raison des longs trajets transfrontaliers. Si cela n'est pas acceptable, il est recommandé de choisir une machine plus petite, comme le format A3, ou une machine plus grande, comme l'UUNA TEK 3.0.

Dans ce cas, vous devrez peut-être régler la machine à distance après réception, via notre réunion en ligne ici : https://calendly.com/uunatek/idraw-support, ou visionner notre vidéo d'instructions YouTube ici : https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Par ailleurs, si les paramètres du logiciel autorisent les mouvements de va-et-vient, l'écart augmentera. Dans ce cas, nous recommandons :
1. Essayez d'écrire à une vitesse plus lente et d'utiliser la vitesse de dessin par défaut recommandée de 2 000 mm/min.
2. N'activez pas la fonction d'optimisation automatique, qui permet les allers-retours, afin de réduire l'écart.
3. Essayez d'utiliser l'axe X comme axe central de l'image.
4. Utilisez un stylo à séchage rapide.
5. Essayez d'utiliser du papier à dessin et fixez-le.
6. Le dessin ne doit pas être trop complexe. S'il est vraiment complexe, il est recommandé de le dessiner en plusieurs parties.

Spécification

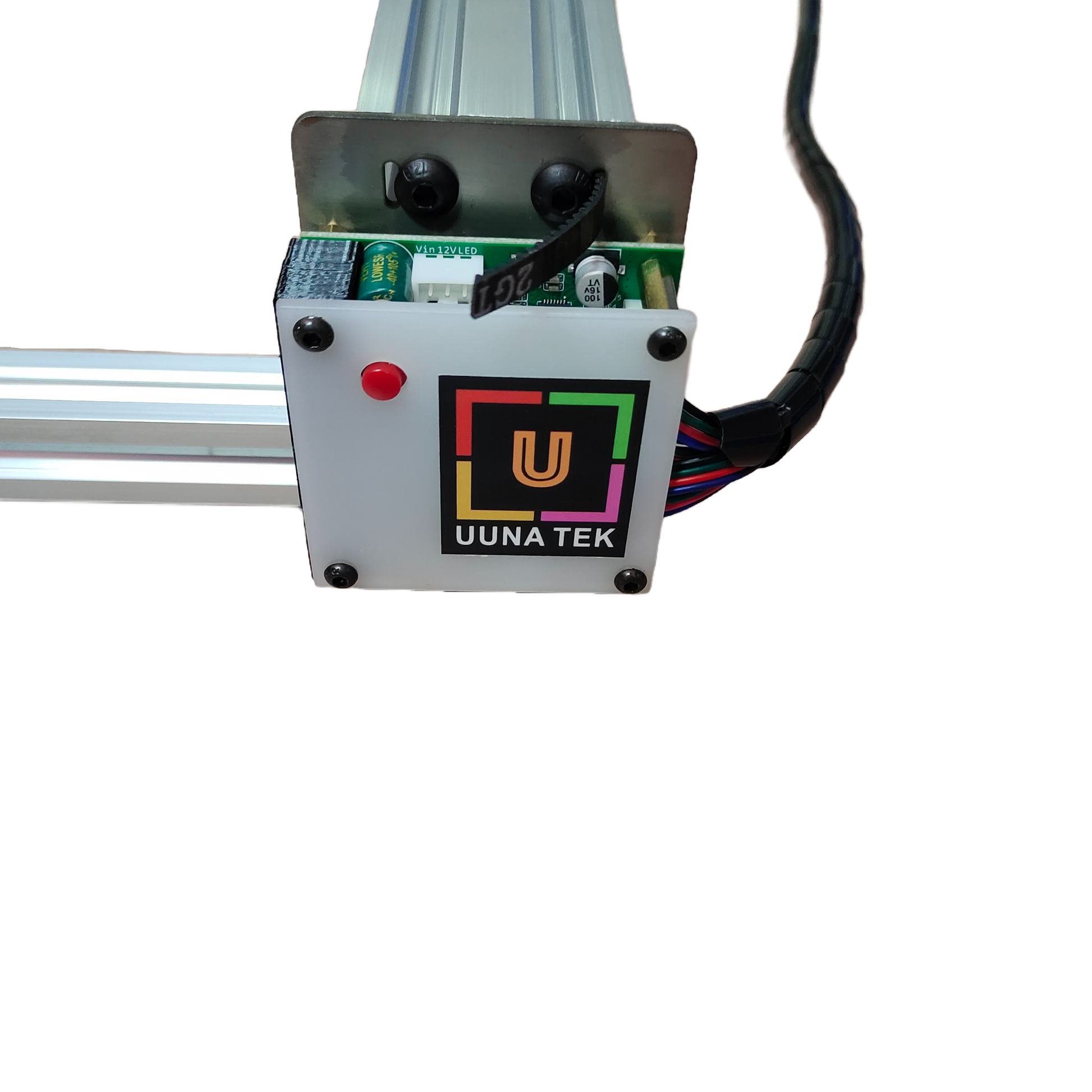

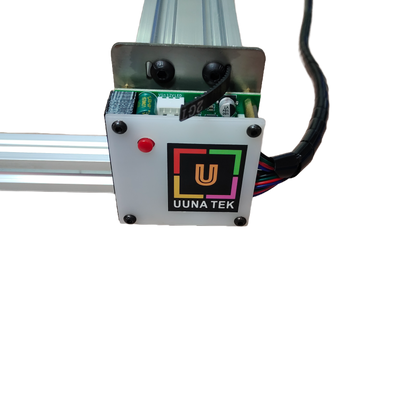

Carte mère : Drawcore V2.0

Firmware : Compatibilité GRBL

Extensions : Contrôle UUNA TEK® 2.0

Matériaux du cadre : Profilé en aluminium + plaque d’acier

Zone de travail : A2 (42 x 59,5 cm), A1 (59,5 x 84,1 cm), A0 (84,1 x 119,8 cm)

Moteurs : 4 moteurs pas à pas (plus de moteurs pas à pas peuvent être utilisés pour les formats A1/A0)

Précision mécanique : Y : 0,01 mm, X : 0,01 mm

Vitesse d’écriture : 0-12 000 mm/min (inférieure au format A3)

Débit en bauds : 115 200 - 921 600 (par défaut : 115 200)

Formats d’entrée : JPG, JPEG, PNG, BMP, SVG etc.

Tension d'entrée : 110 V-220 V (compatible)

Sortie de l'adaptateur secteur : 12 V / 1 A

Température de fonctionnement : -20 °C à 50 °C

Dimensions : A0 : 130 x 112 x 155 mm, A1 : 95 x 87 x 155 mm, A2 : 70 x 79 x 155 mm

Poids net : 6,3 kg pour A0, 5,0 kg pour A1, 4,1 kg pour A2

Dimensions de l'emballage : A0 (135 x 19 x 19 cm), A1 (99 x 19 x 17 cm), A2 (74 x 18 x 18 cm)

Poids de l'emballage : 6,8 kg pour A0, 5,4 kg pour A1, 4,5 kg pour A2.

Interrupteur limité : Y

Angle du stylet réglable : 70-90 degrés

Connectivité : USB, Bluetooth

Systèmes d'exploitation et logiciels compatibles : Windows 7/8/10 (Inkscape), Mac OS (Inkscape pour l'écriture et le dessin, Lightburn pour la gravure laser), Linux

Liste de colisage

1 x Traceur à stylet UUNA TEK iDraw H A2/A1/A0

1 x Kit d'outils

1 x Guide de démarrage rapide

1 x Carte de remerciement

Logiciel

Téléchargez le logiciel Inkscape et ses fichiers complets ici >>>.

Vous trouverez le logiciel pour Windows, Mac et Linux, ainsi que le guide d'assemblage du matériel et les détails d'installation du logiciel.

Pour les utilisateurs ayant besoin de fonctions avancées :

1. Pour la sauvegarde du fichier de tracé, veuillez télécharger cette version >>>

2. Pour la fusion d'e-mails,

Windows : veuillez télécharger cette version >>>

Mac ou Linux : veuillez télécharger cette version >>>

3. Pour la fonction laser, veuillez télécharger cette version >>>

4. Que faire si j'ai des bases en programmation et que je souhaite ajuster les paramètres d'origine pour contourner la limitation de vitesse ? Veuillez télécharger cette version >>>

Tutoriels

Consultez les tutoriels vidéo pour les traceurs à plumes grand format, incluant l'assemblage, le réglage de la courroie et l'installation des têtes laser pour les machines iDraw H (formats A0/A1) ici.

Autres tutoriels :

Pour le traceur à plumes UUNA TEK® 1.0, consultez les tutoriels vidéo ici.

Pour le traceur à plumes UUNA TEK® 2.0, consultez les tutoriels vidéo ici.

Pour le traceur à plumes UUNA TEK® H, consultez les tutoriels vidéo ici.

Pour le logiciel, consultez la vidéo ici.

Pour la fonction laser, consultez les tutoriels vidéo ici.

Politiques

Politique d'expédition : Toutes les commandes seront traitées sous 48 heures ouvrées. Tous les colis seront expédiés par DHL/UPS/USPS depuis nos entrepôts chinois ou Amazon. Comptez 5 à 7 jours ouvrés pour arriver à destination. Attention : retard pendant les soldes. Consultez la politique complète ici >>>

Politique de retour : Nous offrons une garantie d'un an sur tous les produits. Retours et remboursements gratuits uniquement en cas de problème de qualité ou de dommage pendant la livraison. Contactez-nous à l'adresse support@uunatek.com avant tout retour. Consultez la politique complète ici >>>

Questions fréquemment posées

1. Quel stylo et quel papier sont recommandés pour des résultats optimaux ?

Un stylo Rotring Isograph de 0,4 mm à encre noire Rotring est recommandé pour des lignes précises. Pour le papier, le papier Bristol de 493 mm × 610 mm est idéal, offrant une surface lisse qui minimise les rayures.

2. Comment éviter que le stylo ne raye le papier ?

Le mécanisme de levage du stylet de l'iDraw comprend un ressort qui ajoute une pression supplémentaire. Retirer le ressort supérieur réduit la pression d'environ 181 g à environ 80 g, reproduisant ainsi la pression gravitationnelle des traceurs Axidraw. Le réglage de la vis inférieure seule est insuffisant. Les utilisateurs ont confirmé que ce réglage éliminait les rayures.

3. Combien de temps prend le traçage et quels paramètres de vitesse sont utilisés ?

Un tracé détaillé au format A1 prenait 3 à 4 heures à 6 000 mm/min. Ce temps aurait pu être réduit grâce à des outils d'optimisation de trajectoire comme Optimizer de PlotterFiles, mais l'utilisateur a diffusé du GCode personnalisé sans optimiser les trajectoires.

4. Le iDraw peut-il être contrôlé sans le plugin Inkscape ?

Oui. iDraw utilise un contrôleur GRBL (modifié en « DrawCore »). Les utilisateurs peuvent envoyer du GCode directement via des outils comme Universal Gcode Sender (UGS) ou un script Python personnalisé. Remarque :

iDraw ne prend pas en charge les commandes d'arc G2/G3 ; les courbes doivent être converties en polylignes.

Les systèmes de coordonnées peuvent nécessiter un ajustement (par exemple, inversion de l'axe Y).

5. Comment garantir l’exactitude et éviter les oscillations dans les grandes parcelles ?

Calibrez la machine : tendez les courroies, alignez les axes et ajustez les vis sans tête.

Utilisez des polylignes haute résolution (par exemple, espacées de 0,25 mm) pour des courbes lisses.

La conception en H de l'iDraw améliore la stabilité pour les formats plus grands comme le A1.

6. Pourquoi ma fonction Auto Home ne fonctionne pas bien ?

Voici quelques conseils pour utiliser Auto Home.

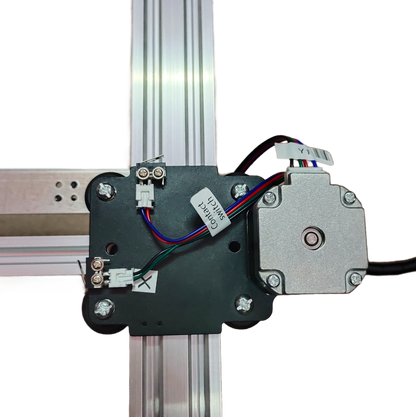

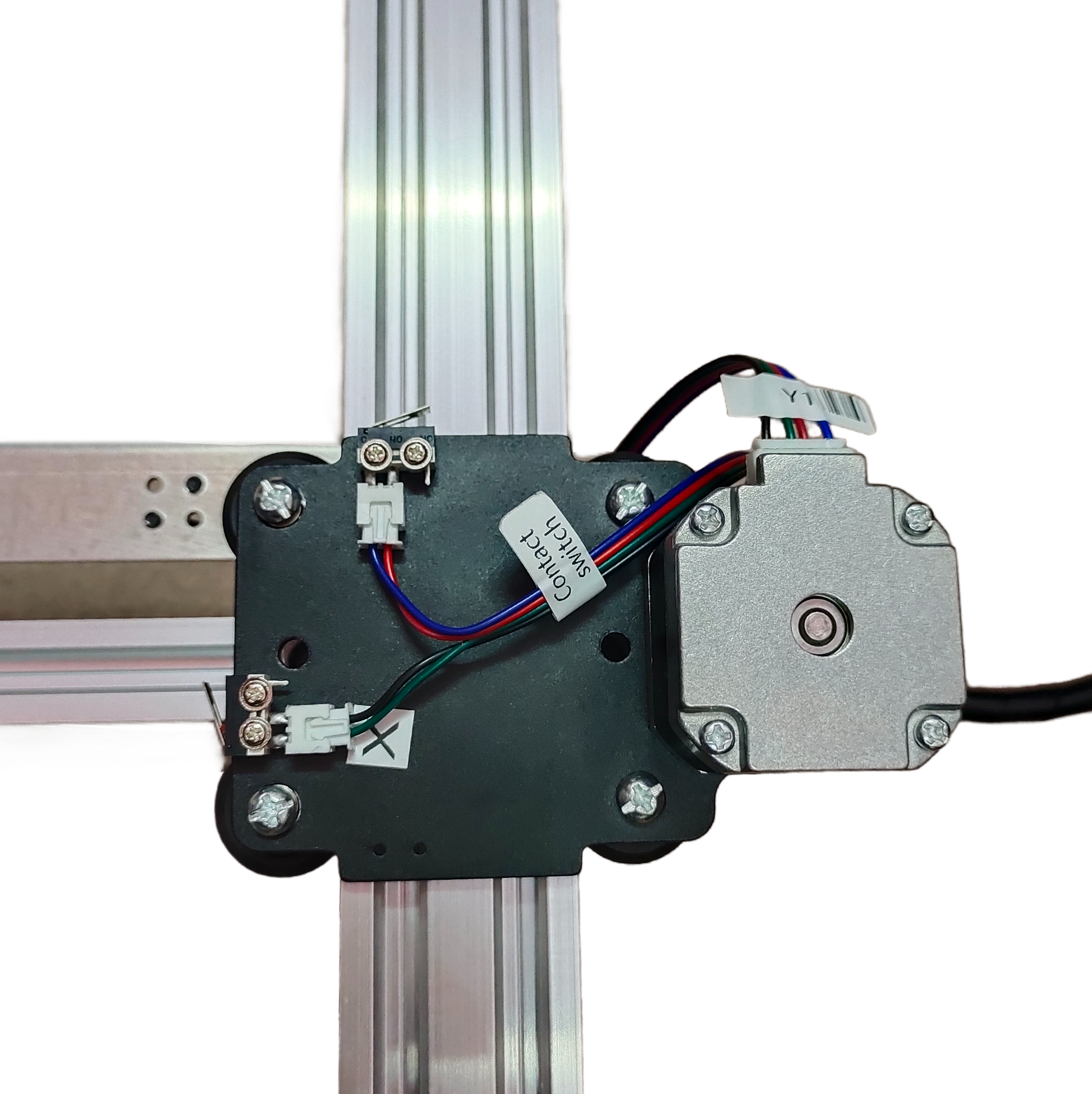

1. Vérifiez que les câbles de l'interrupteur de contact sont correctement connectés. Suivez ce guide : https://www.youtube.com/watch?v=5B4nb2k6eAc

2. Déplacez manuellement le chariot de l'axe X vers la gauche, au maximum, et vérifiez s'il touche l'interrupteur de contact de l'axe X.

3. Déplacez manuellement le chariot de l'axe Y vers l'arrière, au maximum, et vérifiez s'il touche l'interrupteur de contact de l'axe Y.

4. Assurez-vous que les câbles sont correctement disposés afin d'éviter qu'ils ne se coincent dans les chariots XY. Consultez ce guide pour organiser les câbles de l'axe Z : https://www.youtube.com/watch?v=LTwPYPh3rdE

7 : Que faire si j'appuie sur le bouton rouge et que la machine s'arrête ? Puis-je reprendre le tracé ?

Oui, vous pouvez reprendre votre travail après avoir appuyé sur le bouton rouge d'arrêt d'urgence. Une fois enfoncé, la machine se mettra en pause et attendra de recevoir d'autres instructions. Pour continuer :

1. Ouvrez votre logiciel Inkscape.

2. Accédez au menu Extensions.

3. Recherchez la section Reprendre.

4. Sélectionnez Reprendre (depuis l'accueil) ou Reprendre (depuis l'endroit où vous avez interrompu votre travail) selon que vous souhaitiez reprendre depuis le début ou reprendre depuis le point d'arrêt exact.

👉 Conseil : Assurez-vous de toujours choisir l'option de reprise appropriée en fonction de l'avancement de votre projet afin d'éviter les chevauchements ou les dessins incomplets.

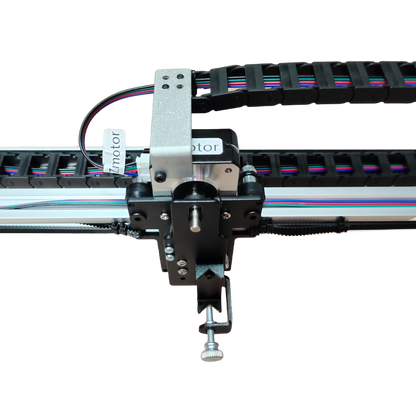

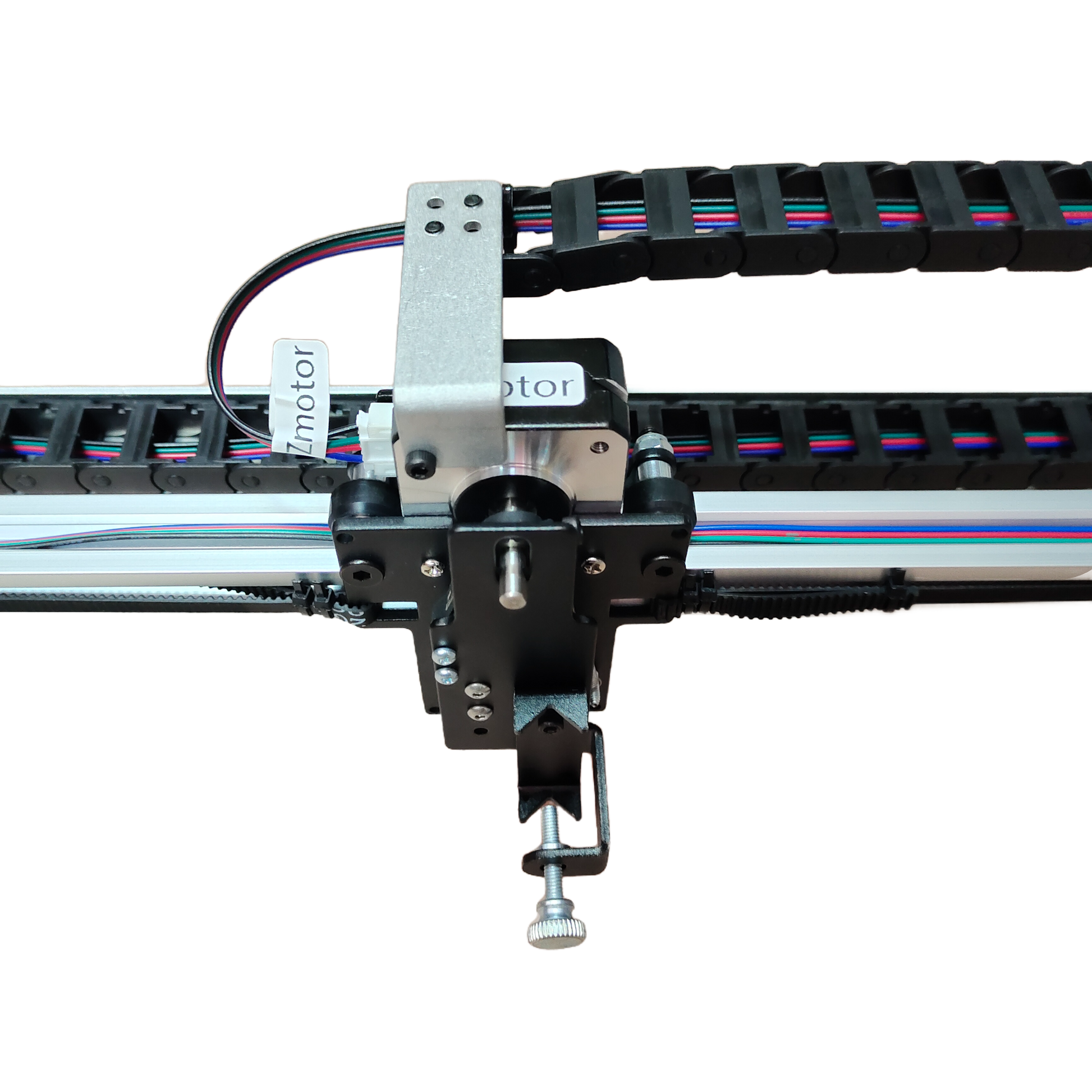

8. L'axe Z peut-il régler la distance de travail ?

Oui, l'axe Z peut ajuster la distance de travail de 0 à 10 mm.

9. Peut-on contrôler le temps passé à écrire ?

Oui, le temps passé à écrire peut être contrôlé.

10. La machine prend-elle en charge les commandes G-code ?

Oui, il prend en charge les commandes G-code. Le firmware de la carte mère est compatible GRBL.

11. L'axe Z peut-il soulever et presser en douceur avec une charge utile d'environ 30 à 35 g (comme une sonde en acier massif de Ø 10 mm et de 5 cm de longueur) ?

Oui. La machine supporte des charges jusqu'à 200 grammes et un diamètre maximal de 15 mm.

12. Le cadre est-il suffisamment stable pour éviter les vibrations lors de la pression ?

Oui, la structure en H est suffisamment stable. La vitesse de fonctionnement est réglable.

13. Est-il possible de modifier le réglage de la hauteur à laquelle les stylos peuvent être levés/abaissés ?

Le code limite la hauteur de l'axe Z par défaut. Vous pouvez ajuster les paramètres suivants sous forme d'images pour plus de flexibilité.

1. idraw_deps>idraw2_0internal>idraw.py

Ajustez la hauteur de 10 à la hauteur souhaitée, par exemple 30, dans self.options.pen_pos_up et self.options.pen_pos_down.

Télécharger l'image 1

2. idraw2_0.inx : Ajustez max="10.0" à la hauteur souhaitée dans la version 5.0

Télécharger l'image 2

Conseils supplémentaires

Alternatives au stylo : Les stylos techniques plus anciens à encre de Chine (compatibles avec le stylo) ou les stylos gel blancs pour papier foncé sont des options viables.

Système de coordonnées : Après le point d'origine ($H), le point d'origine réel de l'iDraw est le coin supérieur gauche. Les extensions tierces peuvent utiliser des origines non standard ; un calibrage manuel est donc recommandé.

Algorithme pour les tracés complexes : L'utilisateur a utilisé un automate cellulaire 1D avec des algorithmes de trajectoire eulériens pour optimiser la connectivité des lignes, réduisant ainsi les mouvements de stylo redondants.
