Le traceur à plumes iDraw HSE est un outil puissant pour créer des motifs complexes avec précision. L'une de ses fonctionnalités phares est la suppression des lignes cachées, qui simplifie les dessins complexes à calques en ignorant les tracés inutiles masqués par des formes pleines. Cette fonctionnalité garantit des tracés nets et visuellement précis, notamment lorsque vous travaillez avec des objets qui se chevauchent. Dans ce guide, nous vous expliquerons étape par étape comment utiliser la fonctionnalité de suppression des lignes cachées avec iDraw HSE, facilitant ainsi la création de motifs soignés et professionnels. Voici un guide étape par étape basé sur l'article concernant l'utilisation de la fonctionnalité de suppression des lignes cachées dans iDraw HSE.
Étape 1 : Comprendre la suppression des lignes cachées
La suppression des lignes cachées permet à iDraw d'ignorer certains chemins d'un dessin lorsqu'ils sont superposés ou masqués par des formes pleines, ce qui permet d'obtenir des tracés plus nets. Cette fonctionnalité est particulièrement utile lors de la création de calques complexes avec des objets superposés.
Voyons un exemple :
Dans mon dessin Inkscape, il y a de nombreux demi-cercles superposés à gauche, et chaque demi-cercle est rempli d'une couleur différente et possède un attribut de trait. Si vous le dessinez normalement, l'effet sera celui de droite : tous les traits seront tracés et les lignes de chaque demi-cercle seront décalées, ce qui est incompatible avec l'effet réel de gauche, et il n'y a pas de véritable impression de chevauchement dans l'effet visuel.

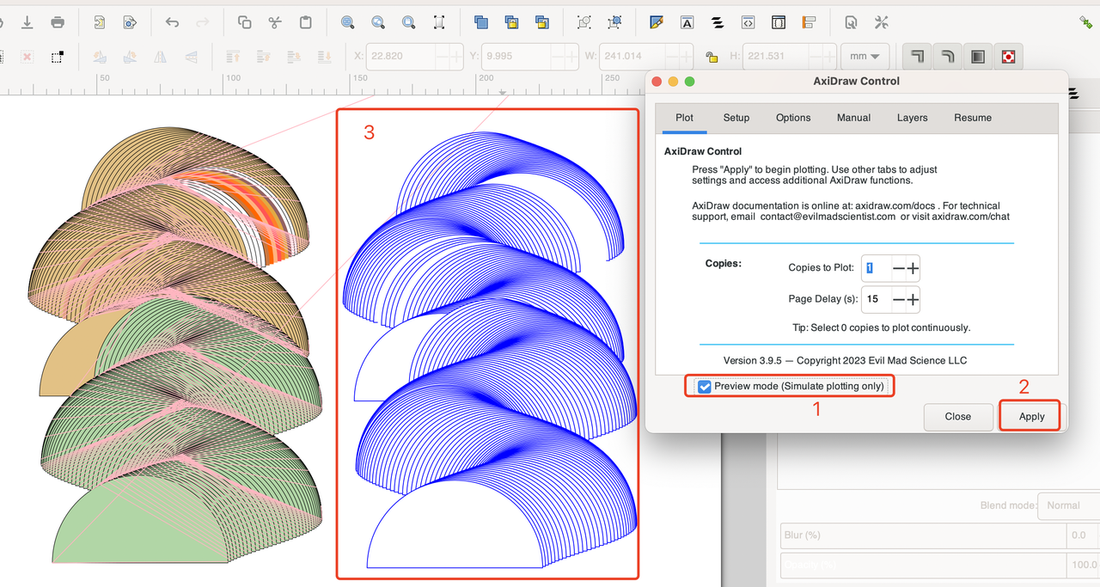

Maintenant, lorsque nous activons la fonction de suppression des lignes cachées, utilisez la fonction d'aperçu et vous obtiendrez l'effet souhaité :
Étape 2 : Mise à jour vers AxiDraw 3.9
Si iDraw HSE souhaite utiliser cette fonctionnalité, il doit actuellement utiliser le plug-in AxiDraw (téléchargeable ici) : https://wiki.evilmadscientist.com/Axidraw_Software_Installation. Assurez-vous que votre extension Inkscape AxiDraw est bien à jour vers la version 3.9 (ou supérieure), car c'est cette version qui a introduit la fonctionnalité de suppression des lignes cachées.
Étape 3 : Préparation de votre dessin
Dans un logiciel d'édition vectorielle comme Inkscape, préparez votre dessin. Utilisez des remplissages pour marquer les zones où vous ne souhaitez pas que les tracés apparaissent. Cette technique est utile pour les conceptions complexes, où certaines parties doivent être masquées.
Étape 4 : Configuration de la suppression des lignes cachées
Dans le logiciel AxiDraw, activez la fonction de suppression des lignes cachées. Cette fonctionnalité est désactivée par défaut. Activez-la manuellement pour appliquer la suppression des lignes cachées.
1. Activer la suppression des lignes cachées : Accédez aux paramètres avancés du contrôle AxiDraw et activez la suppression des lignes cachées.
2. Conditions : Seuls les tracés avec des propriétés de contour et non occultés par des objets remplis seront tracés. Les objets sans contour ou ceux situés derrière des zones remplies seront ignorés. Par exemple, bien que le demi-cercle ici soit coloré, il ne sera pas dessiné car il n'a pas de contour.oke (Conseils : Le tracé bleu généré par l’aperçu peut être sélectionné en cliquant dessus, et peut être déplacé et supprimé) :
Étape 5 : Prévisualiser et peaufiner
Utilisez le mode aperçu pour simuler le résultat et vous assurer que la suppression des lignes cachées fonctionne comme prévu. Ajustez les remplissages et les contours de votre design si nécessaire pour obtenir le résultat souhaité.
Étape 6 : Traçage de votre design
Une fois l'aperçu satisfaisant, passez au tracé. L'effet est le suivant :
Résumé
En suivant les étapes décrites dans ce guide, vous pourrez tirer pleinement parti de la fonction de suppression des lignes cachées du Traceur à plumes iDraw HSE, pour des tracés plus nets et plus précis. De la compréhension du concept et la mise à jour des logiciels nécessaires à la configuration des paramètres dans AxiDraw et à la prévisualisation de votre création, cette fonctionnalité est un excellent moyen d'améliorer la qualité de vos créations complexes. En quelques étapes simples, vous pouvez éliminer les lignes redondantes et vous concentrer sur l'essentiel : créer facilement de superbes illustrations.
