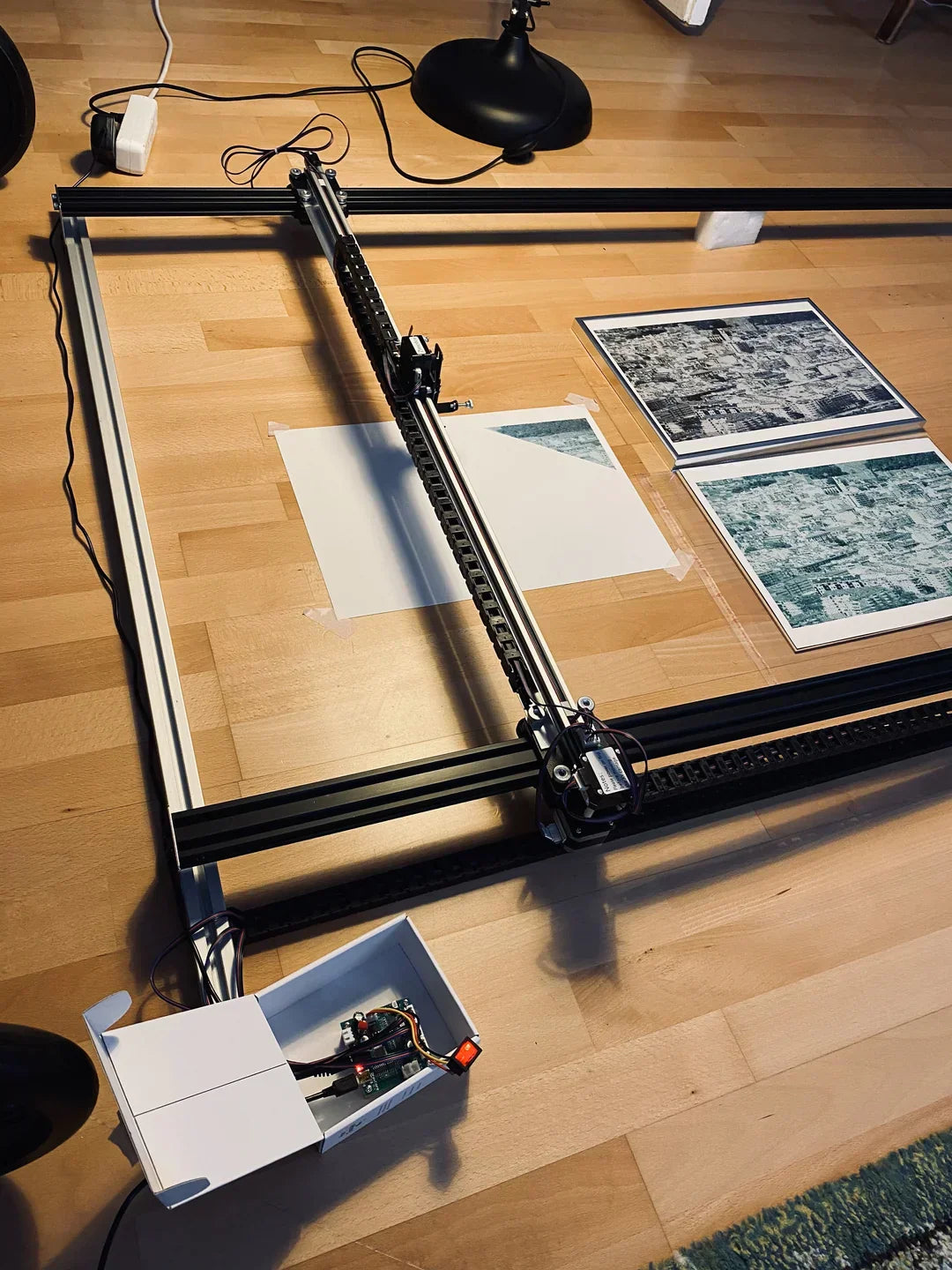

Comment étendre le traceur iDraw H-Version à 1,5 m x 1 m : guide de bricolage

Matériel requis :

Le matériel suivant permet d'agrandir l'iDraw H-Version à une taille de 1,5 m x 1 m. Si vous souhaitez l'allonger davantage, ajustez les longueurs en conséquence. Cependant, une extension excessive peut entraîner des problèmes de déflexion du rail.

Outils nécessaires :

• Scie à métaux (pour la découpe de profilés)
• Perceuse M5
• Outils fournis avec l'iDraw (clés Allen, etc.)

Guide étape par étape

1. Démonter l'axe X de l'iDraw H.

• Débrancher tous les câbles.
• Dévisser l'axe X.

• Retirer l'axe X.
• Desserrer le guide-courroie situé de l'autre côté du moteur.

• Desserrez les plaques du chariot et retirez-les du profilé.

• Retirez les Chariot de l'axe Z.

• Dévissez le séparateur du moteur Y.

2. Assembler le nouvel axe X

• Prenez le nouveau profilé 2020 et vissez le répartiteur du moteur Y.
• Prenez les câbles de 2 m et branchez-les sur la sortie OUT2.
• Fixez le câble au profilé à l'aide de serre-câbles et de ruban adhésif double-face en dessous pour le maintenir à plat.

• Glissez le chariot de l'axe X.
• Placez le chariot Plaques.
• Installez le guide-courroie en vous assurant que la courroie est bien tendue.
• Installez la courroie de distribution et fixez-la au chariot X avec des attaches.

3. Démontage de l'axe H/Y

• Dévissez les fixations de la courroie de distribution comme indiqué dans cette vidéo : https://youtube.com/shorts/U0pMd692T6c?si=SjdmkrlpmjGwgB2y
• Dévissez les plaques situées à l'extrémité des profilés.

• Retirez les moteurs Y.

4. Assemblez le grand axe Y.

• Prenez le profilé 2040 et insérez l'un des moteurs.
• Prenez la courroie de distribution et fixez-la d'un côté.
• Faites-la passer dans le moteur et fixez-la de l'autre côté.
• Assurez-vous que le chariot se déplace sans à-coups et qu'il ne tourne pas au ralenti, comme illustré dans la vidéo :

• Vissez les plaques aux extrémités des axes (foret fileté M5 ou perçage direct dans l'aluminium).

5. Assemblez l'iDraw étendu

• Disposez les axes Y parallèlement et reliez les extrémités aux profilés restants sans serrer (ajustez-les si nécessaire pour qu'ils s'adaptent à l'axe X).
• Placez soigneusement l'axe X préparé sur les chariots (déplacez l'axe Y pour l'ajuster).
• Vissez fermement l'axe X.
• Pour l'équerrage, déplacez l'axe X d'un côté, puis fixez les axes Y de ce côté. Répétez l'opération pour l'autre côté. Côté.

6. Câblage de l'iDraw étendu

• Faites passer le câble de l'axe Z dans la chaîne porte-câbles la plus courte.
• Faites passer les câbles des moteurs X, Y et Z dans la chaîne porte-câbles la plus longue.
• Reconnectez correctement tous les câbles.
• Prenez le profilé en L et installez-le sur l'axe X.

• Installez la chaîne porte-câbles et fixez-la au chariot (utilisez des vis et du fil de fer pour la fixation).
