Le traceur à stylet iDraw H SE permet un contrôle flexible du « Home Corner » (point d'origine), essentiel pour aligner correctement les dessins. Vous pouvez utiliser l'position d'origine par défaut du plateau plein ou définir une position d'origine personnalisée pour les formats de papier plus petits.
Option 1 : Angle d'origine par défaut (mode papier plein)
Instructions :
- Orientez la machine de face, comme illustré ci-dessus.
- Angle d'origine par défaut est défini dans le coin supérieur droit de la zone de travail de la machine.
- Ceci est idéal pour le papier format standard ou pour utiliser toute la zone du traceur.
- Utilisez le bouton « Accueil » de votre logiciel (comme Inkscape avec l'extension AxiDraw) pour ramener le stylet à cette origine par défaut.
Option 2 : Coin d'accueil personnalisé (mode petit papier)
Instructions :
- Éteignez le machine.

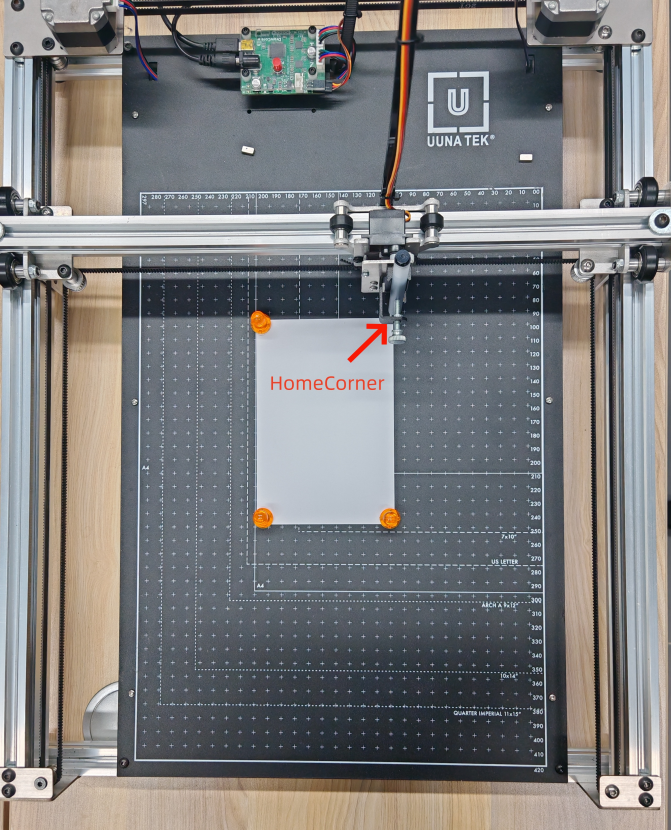

- Déplacez délicatement le porte-stylo à la main jusqu'à ce que la pointe du stylo se trouve dans le coin supérieur droit de votre petite feuille, comme sur l'image ci-dessus.
- Cette position servira désormais de nouveau coin d'accueil après la remise sous tension de la machine.
- Commencez votre dessin à partir de cet emplacement pour que tout soit aligné avec votre petite feuille.
Description du système de coordonnées
Les coordonnées de la machine sont indiquées sur la figure : l'axe long de la machine est l'axe X et l'axe court est l'axe Y.
L'horizontale Les coordonnées verticales dans Inkscape correspondent à la figure suivante :
⚠️ Remarque : Ne déplacez le stylet manuellement que lorsque la machine est hors tension afin d'éviter d'endommager les moteurs pas à pas.
Résumé de référence rapide
| Cas d'utilisation | Emplacement du coin Accueil | Instructions |
| Papier plein | En haut à droite du plateau complet de la machine | Utiliser le bouton Accueil du logiciel |
| Petit papier | En haut à droite du petit papier manuellement |
Éteindre → déplacer le stylet → allumer pour définir l'origine |
