Un flux de travail de traceur à stylo pour les données basées sur SIG (étude de cas) utilisant le traceur à stylo UUNA TEK 3.0 A1

Aperçu

Le département de recherche en santé de la population de notre université utilise des données SIG pour soutenir la recherche, les rapports et la communication visuelle. La production de sorties SIG grand format a historiquement été limitée par le coût total de possession des imprimantes grand format — en particulier la maintenance continue et les dépenses récurrentes ainsi que les limites de durée de vie des consommables (par exemple, les cartouches qui peuvent sécher ou expirer en cas d’utilisation intermittente).

Cette étude de cas documente un flux de travail alternatif : convertir les couches SIG en tracés vectoriels et produire des sorties physiques à l’aide d’un traceur à stylo. Le flux de travail prend en charge des impressions standard prêtes pour rapport (A4) ainsi que des produits cartographiques à l’échelle jusqu’au format A1, sans dépendre de matériel d’impression grand format spécialisé.

Contexte et contraintes de recherche

La visualisation SIG grand format peut être difficile à opérationnaliser dans un environnement académique où :

• Les coûts d’acquisition et de maintenance des imprimantes sont élevés et difficiles à justifier pour un usage périodique ou basé sur des projets.
• Les consommables peuvent se dégrader (sécheresse/expiration), créant des déchets et de l’imprévisibilité — surtout lorsque l’impression grand format n’est pas continue.
• Chaque itération ajoute un coût, ce qui décourage la conception visuelle exploratoire et le raffinement rapide.

Pour répondre à ces contraintes, nous avons exploré le traçage à stylo comme une approche mieux adaptée aux cycles de recherche intermittents : les stylos sont peu coûteux, faciles à remplacer et largement disponibles, et l’appareil peut produire des tracés vectoriels de haute qualité sur une gamme de formats de feuilles.

Pourquoi un traceur à stylo est une alternative pratique

Un traceur à stylo modifie les dynamiques de coût et de flux de travail de plusieurs façons utiles :

• Moins de risques liés aux consommables et réapprovisionnement simplifié : Les stylos sont faciles à remplacer et ne présentent pas le même mode de défaillance « cartouche sèche » typique des systèmes d’encre utilisés de manière intermittente.
• Plus grande flexibilité visuelle : Une large gamme de épaisseurs de stylo, couleurs et types d’encre peut être utilisée pour ajuster la lisibilité par couche (routes, parcs, points, limites).
• Options de contraste et d’accessibilité : Différentes couleurs de papier peuvent être associées à des stylos/marqueurs pour améliorer le contraste (par exemple, papier clair avec traits foncés, ou support plus foncé avec stylos gel/peinture), facilitant une différenciation plus claire des couches thématiques.
• Formats de sortie évolutifs : Le même flux vectoriel peut être utilisé pour des inserts A4 dans des rapports et être mis à l’échelle jusqu’à A1 pour des affiches, présentations ou sessions de revue plus larges.

Considérations sur l’équipement et la configuration

• Traceur : Traceur à stylo UUNA TEK 3.0 A1
• Tailles de sortie prises en charge : Toutes tailles personnalisées jusqu’à A1
• Cas d’utilisation principal : Tracé vectoriel superposé dérivé de SIG (traits et points)

Observations sur l’expédition et la manutention

Le UUNA TEK 3.0 A1 est lourd et solidement construit. L’unité a subi des dommages pendant le transport ; après avoir contacté UUNA TEK avec les détails du problème, des pièces de rechange ont été envoyées rapidement. D’un point de vue opérationnel, un support réactif a réduit les temps d’arrêt et a aidé à maintenir la faisabilité de la mise en œuvre dans un calendrier de recherche.

Qualité de fabrication (considérations de déploiement)

Les rails, moteurs et courroies sont robustes. Je peux déplacer et positionner l’unité seul, mais certains utilisateurs pourraient souhaiter de l’aide en raison de son poids et de sa taille.

Environnement logiciel et flux de travail

• Source des données : City of Orlando GIS Open Data Hub (GeoJSON)
• Logiciel SIG : QGIS (configuration des couches et export SVG)
• Édition/alignement vectoriel : Inkscape (nettoyage, regroupement, enregistrement/alignement) (Adobe Illustrator est également utilisé pour la création et le nettoyage vectoriel)
• Contrôle du traceur : Logiciel et tutoriels UUNA TEK (enregistrement, activation, configuration), Inkscape (avec extension UUNA)

Les vidéos tutoriels de UUNA TEK ont été utiles pour la configuration initiale et l’orientation du flux de travail. En tant qu’utilisateur macOS, j’ai également compté sur le support de UUNA TEK pour résoudre les questions de compatibilité logicielle et de configuration. Le logiciel UUNA TEK et les extensions Inkscape sont disponibles pour les plateformes Mac OS et Windows PC.

Préparation des données et méthodologie de tracé

Ce flux de travail a été conçu pour être reproductible sur différents formats de papier en traitant chaque thème SIG comme une couche vectorielle distincte pouvant être tracée indépendamment puis combinée par enregistrement.

1) Acquérir des données SIG

J’ai téléchargé des jeux de données GeoJSON depuis le City of Orlando’s Open Data Hub. Pour ce test initial, j’ai utilisé :

• Routes
• Parcs
• Emplacements des panneaux publicitaires

(Notre objectif de recherche plus large est de visualiser l’impact du développement sur les espaces verts. Ce travail sera documenté dans un futur article.)

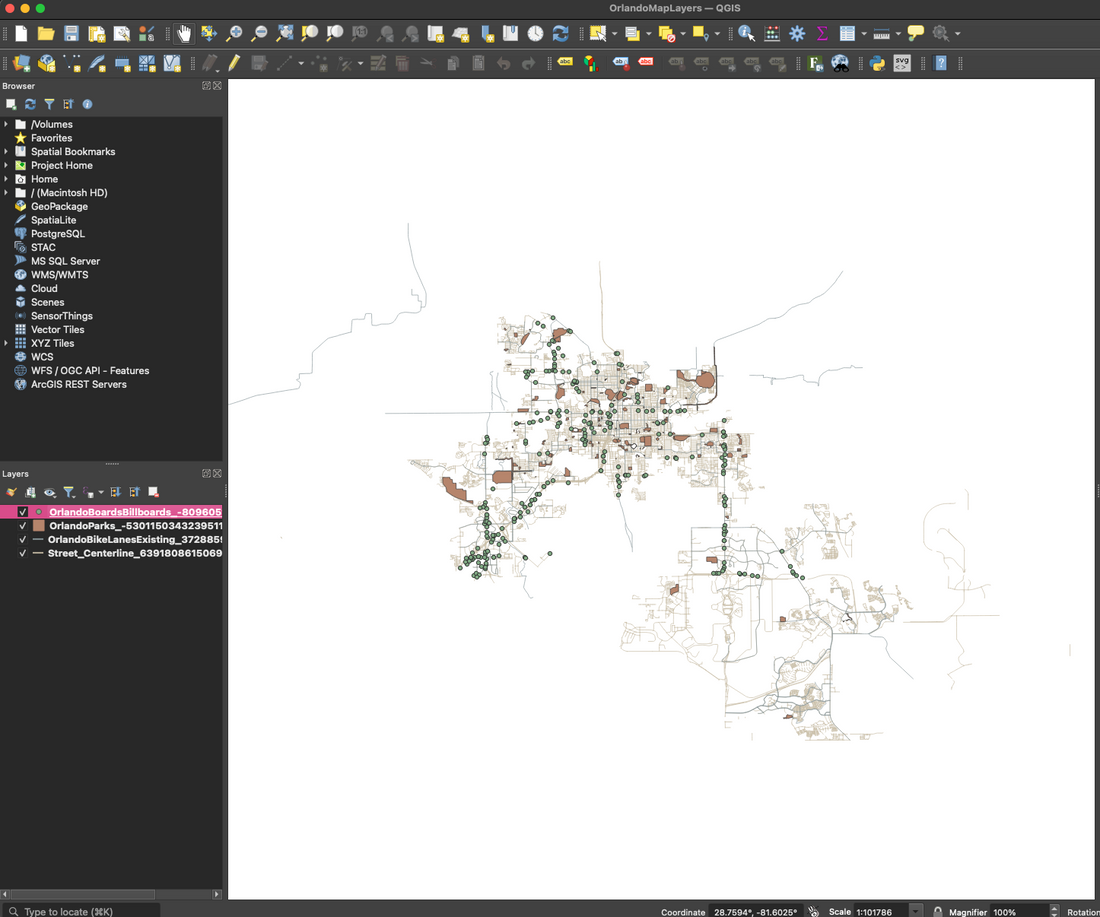

2) Organisez les couches dans QGIS

1. Créez un nouveau projet QGIS.
2. Chargez chaque jeu de données GeoJSON dans QGIS.
3. Attribuez chaque jeu de données à sa propre couche et stylisez/organisez selon les besoins pour la sortie cible.

3) Exportez chaque couche en SVG (une couche par fichier)

Pour supporter le tracé multi-stylos et réduire la complexité en aval :

1. Créez une nouvelle mise en page d’impression dans QGIS et insérez l’objet carte.
2. Masquez toutes les couches sauf une.
3. Exportez la couche visible en SVG.
4. Répétez pour chaque couche restante.

Cela produit des fichiers vectoriels séparés qui peuvent être tracés séquentiellement (souvent un stylo par couche) et mis à l’échelle de manière cohérente pour toute taille personnalisée jusqu’à A1.

4) Préparez l’alignement et l’enregistrement dans Inkscape

1. Importez chaque SVG dans Inkscape.
2. Nettoyez et regroupez les objets pour chaque couche.
3. Combinez toutes les couches sous un groupe parent unique pour maintenir des transformations cohérentes.
4. Alignez et mettez à l’échelle la sortie groupée en utilisant un modèle de grille SVG au format A1 préfabriqué comme référence de positionnement.

Ce modèle de grille fonctionne comme un système d’enregistrement cohérent : le papier est placé sur une zone de coordonnées connue, et l’œuvre est mise à l’échelle/positionnée pour correspondre — jusqu’à une taille A1.

5) Tracez en couches (flux de travail multi-stylos)

1. Tracez la première couche avec le premier stylo.
2. Changez de stylo et tracez les couches suivantes en séquence (variez l’épaisseur et la couleur selon le thème).
3. Lorsque le contraste est crucial, combinez le choix du stylo avec la couleur du papier pour améliorer la lisibilité et la séparation des couches.

Résultats préliminaires (sortie initiale A4)

Les premiers tests ont été réalisés en utilisant une sortie de 14x17 pouces pour soutenir une itération rapide et garantir que les graphiques finaux s’intègrent proprement dans les rapports et les documents distribués. Le flux de travail en couches (exportations QGIS par couche, alignées dans Inkscape, tracées séquentiellement) s’est avéré pratique et reproductible.

Observations et limites

• Points forts pour la visualisation de recherche
  • Traits clairs et de haute qualité et forte séparation thématique grâce à l’épaisseur et aux choix de couleur des stylos
  • Moins de friction opérationnelle pour un usage intermittent comparé à la maintenance des imprimantes grand format et des consommables
  • Convient à la fois pour les inserts de rapport (A4) et les formats de présentation plus grands (jusqu’au A1)
• Limites du flux de travail
  • Le transfert des données SIG entre QGIS et Inkscape introduit une courbe d’apprentissage et des points de friction/formats occasionnels.
  • Les zones remplies (par exemple, parcs/espaces verts) nécessitent des décisions supplémentaires sur la manière de représenter les surfaces (hachures, densité, remplissages par marqueurs) tout en restant fidèles aux données.
• Notes opérationnelles
  • Le support du fournisseur a été réactif et efficace, ce qui est important pour l’adoption dans un environnement universitaire où le délai de mise en service compte.

Phase suivante : passage à la sortie A1

La phase suivante consiste à appliquer la même méthodologie à des formats plus grands jusqu’au A1 et à affiner les stratégies de remplissage (par exemple, densité de hachures, approches par marqueurs et lisibilité à l’échelle). Un article de suivi documentera :

• pratiques de manipulation et d’alignement du papier aux formats plus grands,
• considérations sur le temps de tracé à l’échelle A1,
• techniques de remplissage qui restent lisibles et cohérentes avec les données SIG sous-jacentes.

Points clés

Pour les équipes de recherche qui ont besoin de visuels SIG sur différents formats papier, un traceur à stylo peut être une alternative viable aux imprimantes grand format—surtout lorsque les contraintes principales sont le coût, la maintenance et le risque lié aux consommables. Les stylos offrent un contrôle flexible sur l’épaisseur, la couleur et le style des lignes, et associer le choix de l’encre avec la couleur du papier élargit les options de contraste et de lisibilité. Bien qu’il y ait une courbe d’apprentissage lors du passage entre SIG et outils vectoriels (et que les remplissages de zones nécessitent une technique supplémentaire), cette approche permet une visualisation de recherche itérative, répétable et évolutive sans les contraintes d’une infrastructure d’impression grand format.

Cette étude de cas est proposée par Nicholas Alpin le 7 janvier 2026, l'article original ici.
